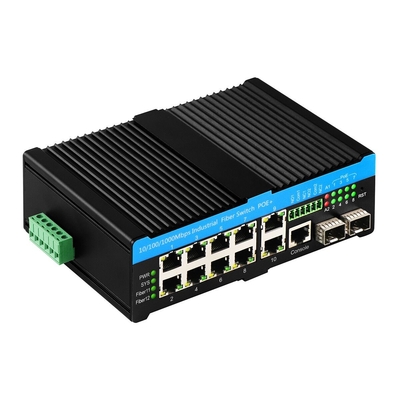

8 포트 레이어 2 관리된 기가 비트 90W PoE 스위치
산업용 섬유 스위치 사양
| 항구 |
2*100/1000/2500Mpbs SFP 포트 SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500미터 8*UTP PoE 다운링크 ((PoE af/at/bt) 1* 콘솔 포트 1*6PIN 전원 단말기 블록 2*경보 출력 |
| 조약 |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at IEEE802.3bt |
| 변경 기능 |
전송 방식: 저장 및 전달 전송 지연: <10s 시스템 대역폭: 36Gbps (비 교통 혼잡) DRAM 크기: 128M 플래시 크기: 16M VLAND ID: 4096 MAC 주소 테이블 크기: 8K 대용량 프레임: 9.6KB |
| 네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) |
| LED |

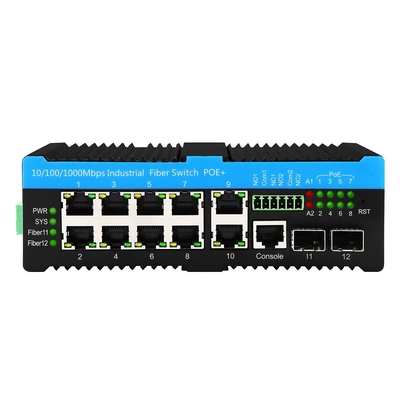

전원, 시스템, 네트워크, PoE, 섬유, 경보 PWR: 전력, 빨간색 SYS: 시스템, 빨간색 네트워크 연결/활동: 녹색 LED 네트워크 데이터 레이트: 오렌지 LED (1G를 위해 ON) PoE: 녹색 액티브 유선 연결: 녹색 LED 경보: 빨간색 깜박이는 |
| 전원 공급 |
입력 전압: 48V (최다 57V) PoE 출력 전압: 48V 단일 PoE 출력 전력: 15.4W/30W/60W/90W ((포트 1~8) 작업 온도: -40°C ~ +75°C ( 240W PoE 출력) 작업 온도: -40°C ~ +55°C (( 480W PoE 출력) 최대 예산: 720W ((기용 수명 및 소모를 고려하여 권장되지 않습니다.) 역 연결: 지원 |
| PoE 와이어링 |
PoE af/at: 1/2 ((V+), 3/6 ((V-) PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-) |
| 환경 |
보관 온도: -40°C~85°C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 10%~95%, 응축되지 않습니다. |
| 산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV |
| 인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A112020 FCC: 47 CFR FCC 15부 B (Class B) ANSI C63.42014년 |
| 기계 정보 |

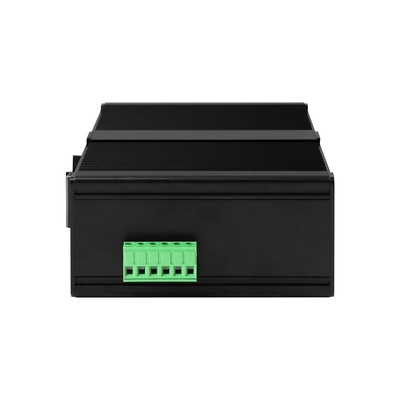

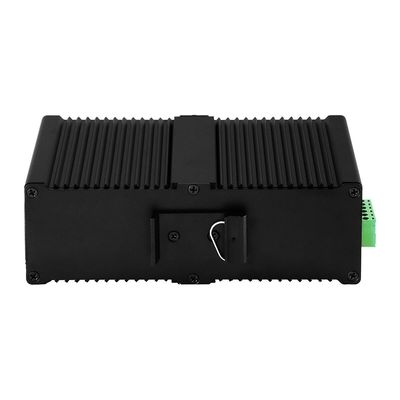

껍질: IP40 등급의 코러브 금속 껍질 크기: 165*112*45.5mm 장착 방법: 선반 장착 무게: 0.75Kg/0.9Kg (산/총) |
| 보증 | 3년, 평생 기술 지원 |
웹 GUI
L2 관리 스위치에 대한 소개
IM-FP21008GW는 광섬유 업링크 포트를 처리하기 위해 최대 2.5G * 데이터 레이트로 산업 네트워크 스위치 (INS) 에 대한 새로운 표준을 설정합니다.
-40oC에서 +75oC까지의 온도에서 작동하며 개별 항구 온도를 모니터링하고보고 할 수 있습니다.
그것은 57VDC 전력을 최대 495W까지 받아서 IEEE 802.3bt를 준수하여 총 480W의 전력을 위해 8 개의 구리 포트에 최대 90W PoE 전력을 제공합니다.이것은 PTZ 돔에 대한 가장 까다로운 PoE 애플리케이션에 전력을 공급 할 수 있습니다., LED 조명, 무선 제품.
G.8032V1/V2 급속 반지 프로토콜을 준수합니다.
중요한 운송 및 교통 애플리케이션에 테스트됩니다. 지능적인 PoE 관리는 포트 1에서 시작하여 최대 전력 우선 순위를 할당합니다.이중 구리 및 광섬유 업링크는 도로 및 주변 보안 시나리오에 사용되는 링 네트워크 구성에 대해 떨어뜨리고 삽입 할 수 있습니다..
그것은 6KV 초상압 보호, 리버드 온도 분비 체시와 야외 장착 용도로 독보적으로 설계되었습니다.과다 열로 인한 손상을 방지하기 위해 사용자 프로그래밍 할 수 있는 포트 열 보호 과다 온도 종료.
그것은 특히 IDF에서 MDF 응용 프로그램에 대한 다양한 프로젝트에 이상적인 솔루션입니다.
CCTV PoE 스위치의 적용
FAQ
1어떤 칩에 기반을 두고 있죠?
올리콤: 비테스
2맞춤화 할 수 있나요?
오리콤: 네
우리는 로고, 모델 이름, 라벨, PVC 마스크 및 제품 부품 (착착 키트, 전력 단말기 블록 등) 와 같은 OEM 서비스를 지원합니다.
310/100M 기기와 연결할 수 있나요?
오리콤: 네
LAN 포트에서는 10/100/1000M 자동 감지
파이버 포트를 위해 웹 GUI 또는 CLI를 통해 100Mbps 속도를 구성하십시오.
4필요하면 일부 포트에서 PoE 기능을 끄면 될까요?
A: 예
이 시리즈의 모든 PoE 관리 스위치는 PoE 관리를 지원합니다.
웹 GUI 또는 CLI를 통해 PoE 상태를 설정하십시오.
5SKD/CKD를 하고 있나요?
A: 예
공장으로서 우리는 이것을 여러 번 다루었습니다.
