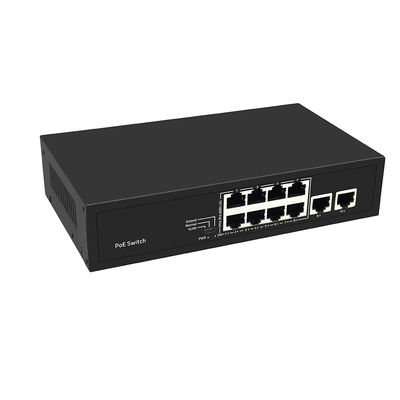

8-포트 10/100M 이더넷 CCTV PoE 스위치
CCTV 보안 스위치의 특징
- IEEE 802을 준수합니다.3, IEEE 802.3u, IEEE 802.3af/at 표준
- 8*10/100M POE 포트 + 2*10/100M 이더넷 Uplink 포트
- IEEE 802을 준수합니다.3, IEEE 802.3u, IEEE 802.3af/at 표준
- 이더넷 포트는 10/100M 적응 및 POE 기능을 지원합니다.
- 지원 포트 자동 플립 (Auto MDI/MDIX)
- 자동으로 적응 장치에 공급
- 패널 표시기 모니터링 상태 및 도움말 고장 분석
- VLAN 모드, 정상 모드 및 확장 모드 지원
- 흐름 제어 모드: 풀 듀플렉스 IEEE 802.3x 표준, 반 듀플렉스 반압 표준을 채택
간단하고 편리한 설치 및 유지보수 방법과 풍부한 비즈니스 기능으로 사용자가 안전하고 신뢰할 수있는 고성능 네트워크를 구축하는 데 도움이됩니다.
주로 산업공원, 건물, 공장 및 광산, 정부 기관 및 주거 광대역과 같은 사용자 네트워크의 핵심 또는 컨버전스 층에 위치하고 있습니다.
중소기업, 인터넷 카페, 호텔 및 학교와 같은 이더넷 액세스 시나리오에서 널리 사용될 수 있습니다.
패스트 이더넷 스위치 사양
| I/O 인터페이스 |
| 힘 |

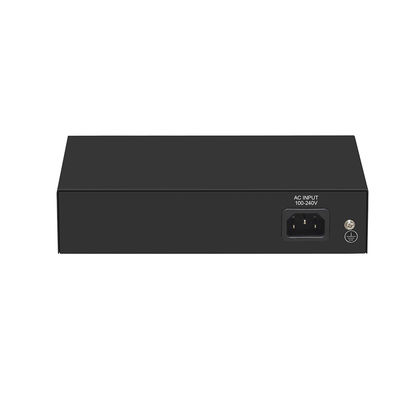

입력: AC 100-240V, 50/60Hz |
| 이더넷 |
8 포트 10/100M PoE + 2 포트 100M 이더넷 업링크 |
| 성능 |
| 전환 용량 |
2Gbps |
| 매출량 |
10.488Mpps |
| 패킷 버퍼 |
448Kbit |
| MAC 주소 |
2K |
| 덤보 프레임 |
2048 바이트 |
| 전송 모드 |
저장 및 전달 |
| MTBF |
100000시간 |
| 표준 |
| 네트워크 프로토콜 |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (흐름 조절)
|
|
PoE 프로토콜
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
네트워크 매체
|
10Base-T: Cat3,4,5 또는 그 이상의 UTP ((≤ 100m)
100Base-TX: Cat5 또는 그 이상의 UTP ((≤100m)
|
| 보호 |
| 보안 인증서 |
CE,FCC,RoHS |
| 환경 |
| 작업 환경 |
작업 온도:-10~50°C
저장 온도:-40~70°C
작업 습도: 10% ~ 90%, 응축되지 않습니다.
저장 온도:5%~95%, 응축되지 않습니다.
|
| 표시 |
| LED 표시기 |
PWR (전력 공급), SW (DIP), 1-10 녹색 (Link&Data) |
| DIP 스위치 |
VLAN:포트 격리 모드. 이 모드에서는 스위치의 PoE 포트 (1-8) 가 서로 통신할 수 없으며 UP 링크 포트와만 통신할 수 있다.
정상: 정상 모드, 모든 포트가 서로 통신 할 수 있습니다, 전송 거리는 100 미터 내이며 전송 속도는 10M / 100M 적응적입니다;
확장: 링크 확장 모드, 1-8 포트 PoE 전원 공급 및 데이터 전송 거리는 250 미터까지 확장 될 수 있으며 전송 속도는 10M가됩니다.
|
| 기계식 |
| 구조 크기 |
제품 크기: 200*118*44mm
패키지 크기: 245*190*60mm
N.W:00.61kg
GW:00.89kg
|
| 포장 정보 |
카튼 MEAS:520*320*400mm
포장량: 20개
포장 무게:180.8KG
|
| 전력 전압 |
입력 전압: AC 100-240V
전원 공급: 52V1.85A
|
| 힘 |
제품 전력: 최대 10W
POE 전력: 최대 80W
|
| 패키지 목록 |
스위치 1개, 전원 케이블 1개, 사용자 설명서 1개, 인증 1개 |
상업용 PoE 스위치의 적용
포장 정보
- 표준 패키지는 일반적으로 주요 장치, 전력 케이블 및 사용자 설명서를 포함합니다.
- 장치와 포장 상자 외부에 제품 라벨이 있습니다.
- 제품 라벨의 경우, 설명에 로고/모델을 넣는 것이 좋습니다.
- 물론 여러분의 언어를 지원합니다. 한국어/이탈리아어/러시아어...
FAQ
1얼마나 많은 PoE 카메라가 이 전원을 전환할 수 있고, 전체 PoE 전력 예산은 얼마일까요?
이 스위치는 총 80W의 PoE 전력 예산으로 8 x 10/100M PoE 포트를 제공하며, 이는 단 하나의 이더넷 케이블을 통해 최대 8 개의 PoE-기능 장치에 동시에 전력을 공급할 수 있음을 의미합니다.
그것은 IEEE 802.3af (포트당 최대 15.4W) 및 IEEE 802.3at (포트당 최대 30W) 표준을 모두 준수하여 광범위한 IP 카메라, 무선 액세스 포인트,그리고 모든 주요 제조업체들의 PoE로 작동하는 다른 장치전력은 연결된 장치의 실제 요구에 따라 자동으로 협상되고 공급됩니다.
설치를 계획 할 때 모든 연결 장치의 총 전력 소비를 계산하여 전체 80W 예산을 초과하지 않도록 권장합니다.이 제한을 초과하면 특정 포트가 불안정하거나 연결된 장치의 출력을 줄일 수 있습니다..
2확장 모드 는 무엇 이며, 장거리 카메라 설치 에 어떻게 도움 이 됩니까?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable기존 이더넷의 표준 100미터 한계를 훨씬 뛰어넘습니다.
이것은 특히 큰 건물, 주차장, 창고 시설,또는 카메라가 중앙 스위치에서 멀리 위치하고 추가 케이블링을 실행하거나 중간 스위치를 설치하는 것이 비용이 많이 들거나 실용적이지 않은 캠퍼스 환경확장 모드에서, 포트 1에서 8의 전송 속도는 표준 IP 카메라 비디오 스트림에 충분 한 10Mbps에서 작동 합니다.
전체 10/100Mbps 속도가 필요한 100m 내의 설비에서는 정상 모드를 선택할 수 있으며 모드 간 전환은 소프트웨어 또는 관리 인터페이스가 필요하지 않습니다.
3VLAN 모드는 무엇이며 CCTV 네트워크로 사용하는 이유는 무엇일까요?
VLAN 모드는 DIP 스위치를 통해 활성화되며 모든 8개의 PoE 포트가 서로 통신하는 것을 격리하며, 각각의 포트가 2개의 업링크 포트와 개별적으로 통신할 수 있도록 합니다.
CCTV 배포에서 이것은 중요한 보안 기능으로 IP 카메라가 동일한 스위치에서 다른 카메라에 액세스하거나 방해를 방지합니다.이 포트 격리 접근법은 한 카메라가 손상되거나 네트워크 문제가 발생하더라도, 다른 카메라에 영향을 미치거나 전체 네트워크 성능을 저하시키는 방송 트래픽을 생성할 수 없습니다.
그것은 네트워크 보안과 카메라 포트 사이의 트래픽 분리, 특히 정부에서 우선 순위가있는 전문 감시 설비에 권장되는 구성입니다.상업적, 그리고 주택 보안 프로젝트.
4LED 표시기와 DIP 스위치는 현장 설치와 문제 해결에 어떻게 도움이 될까요?
이 스위치는 10개의 포트 모두에 대한 전력 상태와 개별 연결 및 데이터 활동을 표시하는 선명한 LED 표시판을 갖추고 있습니다.기술자가 카메라나 업링크 연결이 활성화되었는지 즉시 확인하고, 현장에서 소프트웨어나 노트북이 필요 없이 데이터를 전송할 수 있도록 합니다..
전면 패널 DIP 스위치는 VLAN, 정상 및 확장 운영 모드 사이를 전환하는 물리적 한 키 제어 기능을 제공합니다.설치자가 웹 인터페이스 또는 명령 줄에 액세스하지 않고 각 프로젝트의 특정 요구 사항에 대한 스위치를 구성하는 것이 간단합니다.SW 표시 LED는 현재 어떤 모드가 활성화되었는지 확인합니다.
이 시각 표시기와 물리적 모드 전환의 조합은 설치 및 문제 해결 시간을 크게 줄입니다.이 스위치는 특히 보안 통합자와 설치업체에 적합합니다. 대규모 CCTV 프로젝트에서 여러 스위치를 신속하게 배포하고 확인해야 합니다..
