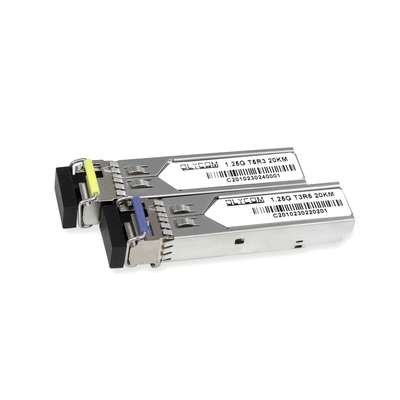

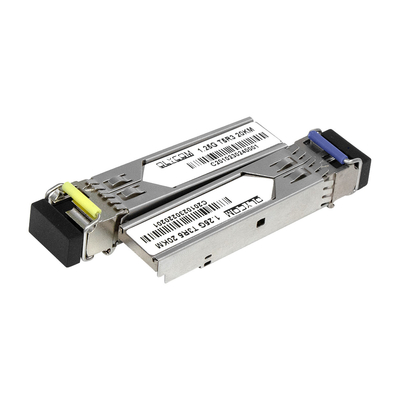

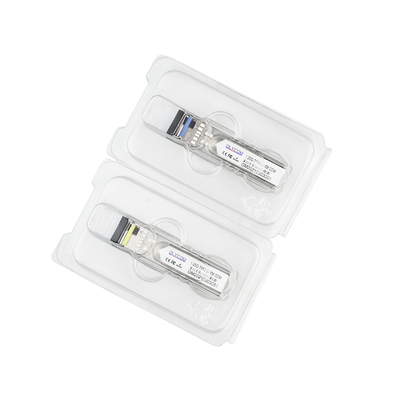

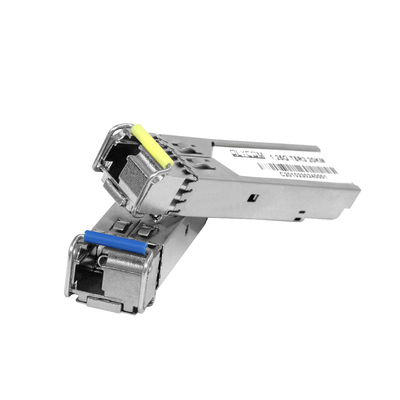

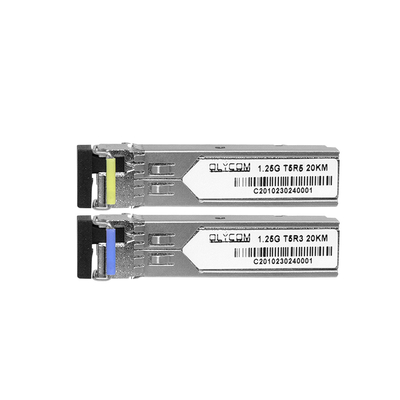

올리콤 20KM 1.25G WDM SFP 모듈
- 네
BIDI 광학 모듈에 대한 소개
20KM SFP 트랜시버의 특징
셰인젠 올리컴 테크놀로지 회사에서 개발한 첨단 제품을 소개합니다.
최대 1.25Gb/s 데이터 링크 기술로 더 빠르고 원활한 연결을 즐길 수 있습니다.
우리의 제품은 Hot-Pluggable 기능이 장착되어 있습니다. 사용하기 쉽고 설치하기 쉽습니다.
단일 LC 커넥터는 안전하고 안정적인 연결을 보장하며 제품은 9/125μm SMF에서 최대 20 km의 장거리 전송을 위해 설계되었습니다.
우리의 1310nm FP 레이저 송신기는 뛰어난 품질의 데이터 전송을 제공하기 위해 설계되었으며 1550nm PIN 사진 탐지기는 안전한 데이터 수신을 보장합니다.
단일 +3.3V 전원 공급 장치로, 우리의 데이터 링크 제품은 효율적이고 유지 관리가 쉽습니다.
SFF-8472를 준수하는 우리의 모니터링 인터페이스는 편의성을 위해 쉽고 단순화된 원격 모니터링을 보장합니다.
에너지 절약도 가능해요 최대 전력 1W
우리의 제품은 환경 친화적이고 RoHS를 준수하고 납 없는 제품입니다.
운영 온도 범위는 문제가되지 않습니다. 상업용 운영 온도 범위: -0 °C에서 70 °C까지 견딜 수 있도록 설계되었기 때문입니다.
적용
1000Base-LX 이더넷
지하철/접속망
전기 특성
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고: |
| 송신부: | ||||||
| 입력 디퍼셜 임페던스 | 린 | 90 | 100 | 110 | W | 1 |
| 단일 끝 데이터 입력 스윙 | Vin PP | 250 | 1200 | mVp-p | ||
| 송신 전압을 비활성화 | 성병 | Vcc 13 | Vcc | V | 2 | |
| 송신 전압 | VEN | 소 | 비 + 0.8 | V | ||
| 전송 비활성화 확인 시간 | 디저트 | 10 | 우리 | |||
| 수신부: | ||||||
| 단일 끝 데이터 출력 스윙 | 보트, 삐 | 300 | 800 | mv | 3 | |
| LOS 결함 | 플로스폴트 | Vcc ∼ 0.5 | VCC_host | V | 5 | |
| LOS 정상 | Vlos 표준 | 소 | Vee+05 | V | 5 | |
| 전원 공급 거부 | PSR | 100 | mVpp | 6 | ||
광학적 매개 변수
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고: |
| 송신부: | ||||||
| 중앙 파장 | λc | 1270 | 1310 | 1600 | nm | |
| 스펙트럼 너비 (RMS) | σRMS | 4 | nm | |||
| 광출력 | 파우트 | -9 | -3 | dBm | 1 | |
| 멸종 비율 | 응급실 | 9 | dB | |||
| 광학 상승/하락 시간 | tr / tf | 260 | ps | 2 | ||
| 상대적 강도 소음 | RIN | -120 | dB/Hz | |||
| 전체 지터 기여 | TX Δ TJ | 0.284 | UI | 3 | ||
| 광학 출력용 안구 마스크 | IEEE802.3 z (레이저 안전 1급) 에 적합합니다. | |||||
| 수신부: | ||||||
| 광적 입력 파장 | λc | 1530 | 1550 | 1570 | nm | |
| 수신기 과부하 | 폴 | -3 | dBm | 4 | ||
| RX 민감성 | 센 | -24 | dBm | 4 | ||
| RX_LOS 확인 | LOS A | -40 | dBm | |||
| RX_LOS 삭제 | 손실 D | -25 | dBm | |||
| RX_LOS 히스테레시스 | LOS H | 0.5 | dB | |||
| 일반 사양: | ||||||
| 데이터 비율 | BR | 1.25 | Gb/s | |||
| 비트 오류 비율 | BER | 10-12 | ||||
| 최대 지원 링크 길이는 9/125μm SMF@1.25Gb/s | LMAX | 20 | km | |||
| 전체 시스템 예산 | LB | 14 | dB | |||
