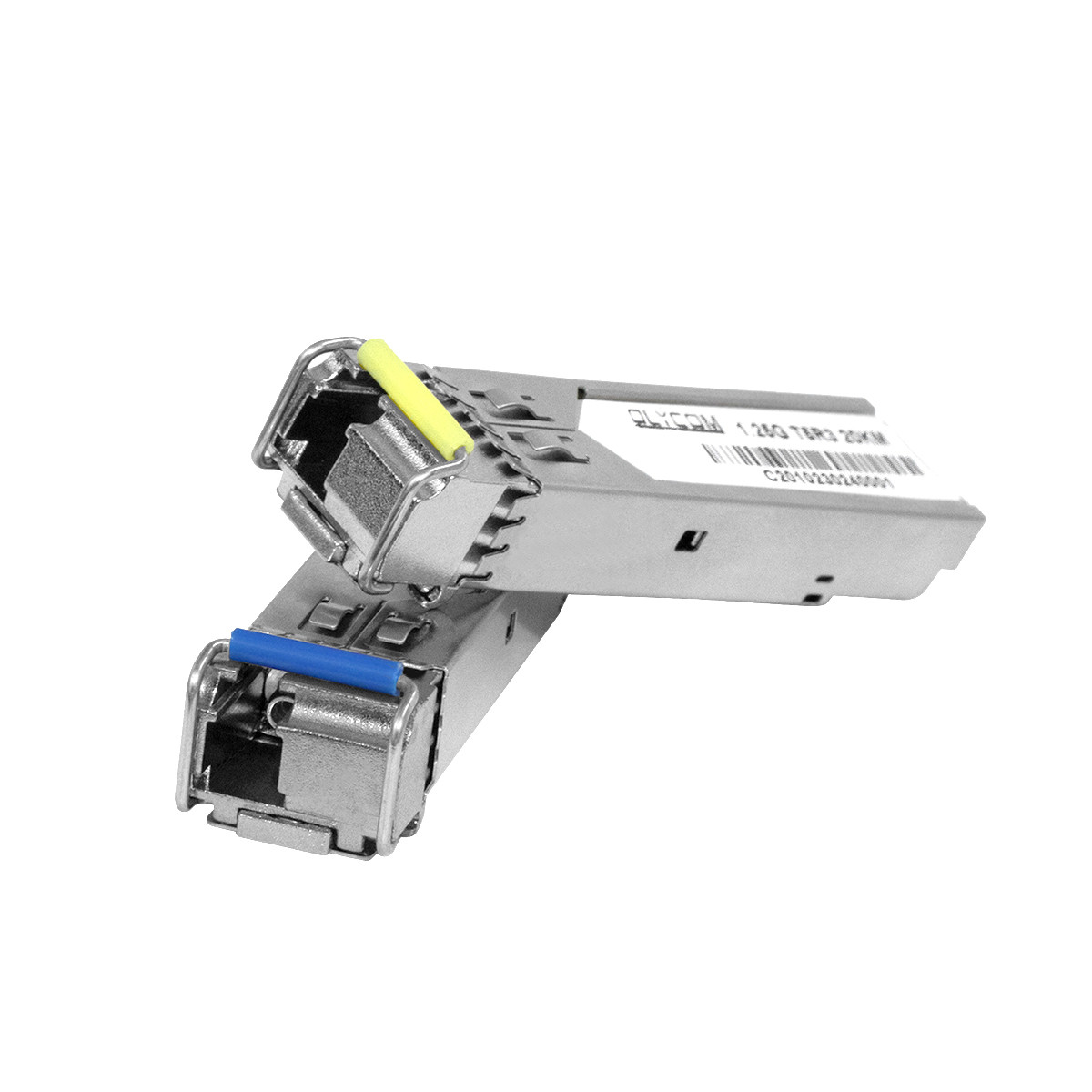

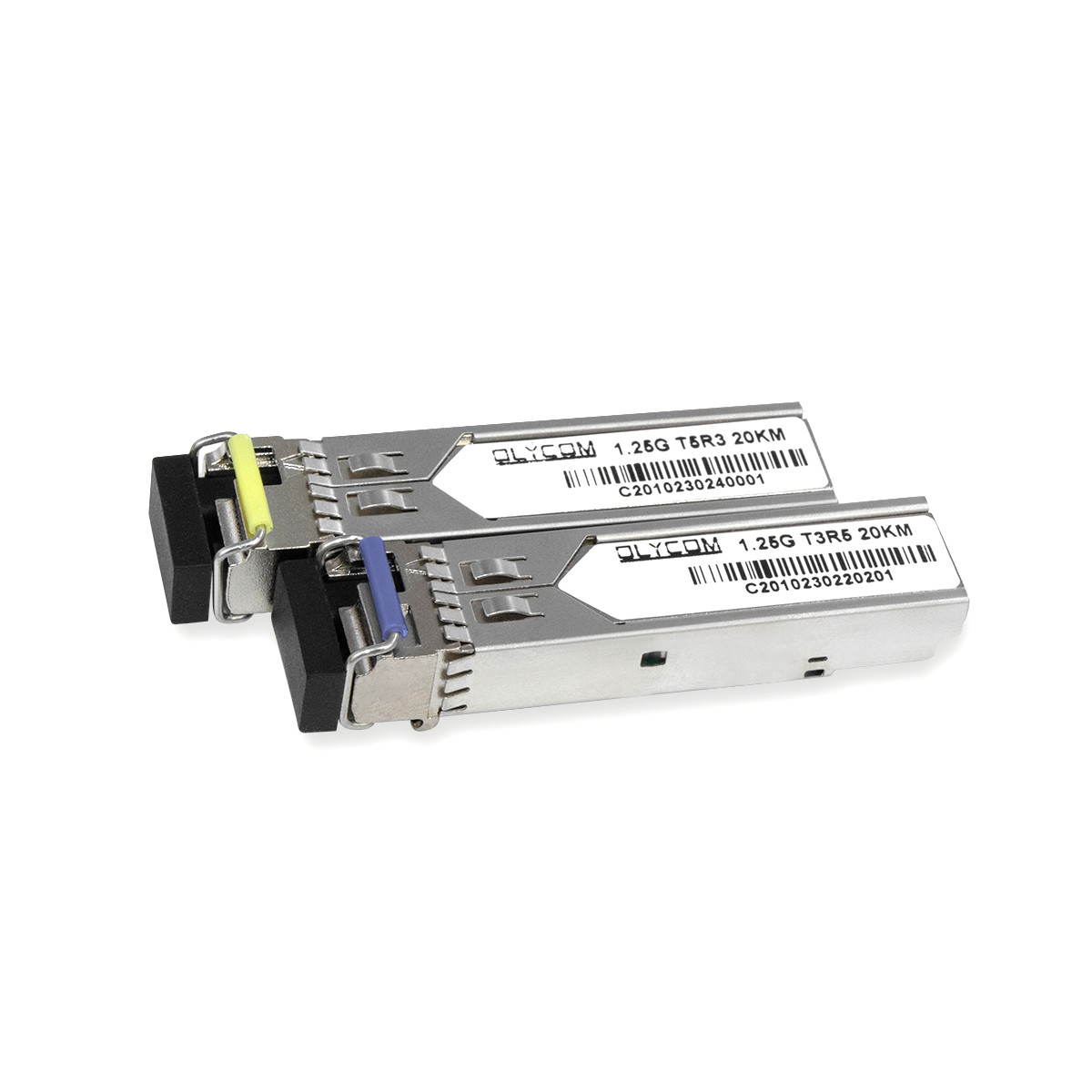

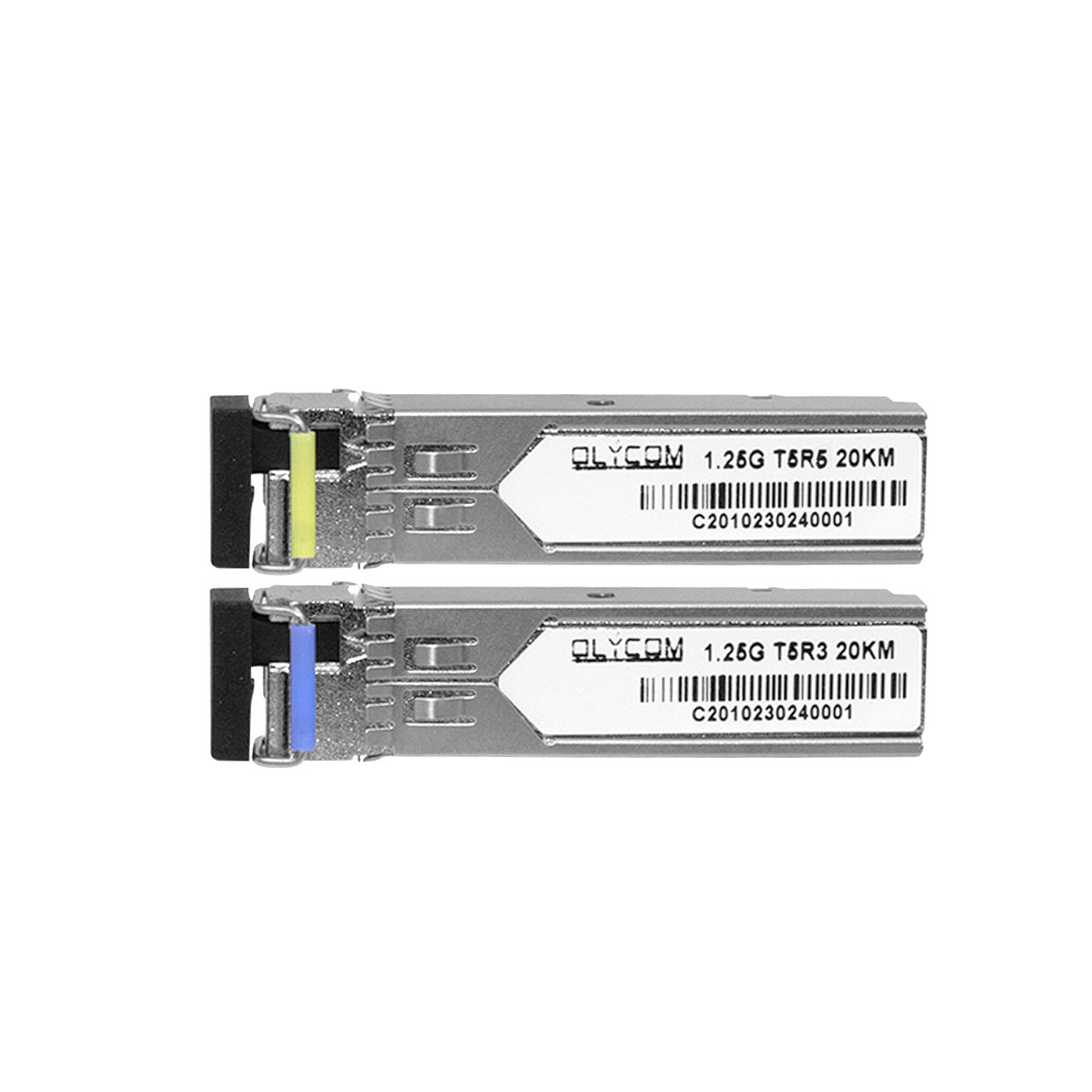

시스코 컴플라이언트 20KM 1.25G SFP 모듈
특징
소개
적용
1000Base-LX 이더넷
지하철/접속망
절대 최대 등급
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 |
| 저장 온도 | TS | -40 | +85 | °C | |
| 공급 전압 | VCC | -0.5 | 4 | V | |
| 상대 습도 | RH | 0 | 85 | % |
권장 운영 환경
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | |
| 케이스 작동 온도 | 산업 | TC | -40 | 85 | °C | |
| 연장 | -5 | 85 | °C | |||
| 상업용 | 0 | +70 | °C | |||
| 공급 전압 | VCC | 3.135 | 3.465 | V | ||
| 공급 전류 | Icc | 300 | mA | |||
| 입력 전류 | 분출 | Icc+30 | mA | |||
| 최대 전력 | Pmax | 1 | W | |||
전기 특성
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고: |
| 송신부: | ||||||
| 입력 디퍼셜 임페던스 | 린 | 90 | 100 | 110 | W | 1 |
| 단일 끝 데이터 입력 스윙 | Vin PP | 250 | 1200 | mVp-p | ||
| 송신 전압을 비활성화 | 성병 | Vcc 13 | Vcc | V | 2 | |
| 송신 전압 | VEN | 소 | 비 + 0.8 | V | ||
| 전송 비활성화 확인 시간 | 디저트 | 10 | 우리 | |||
| 수신부: | ||||||
| 단일 끝 데이터 출력 스윙 | 보트, 삐 | 300 | 800 | mv | 3 | |
| LOS 결함 | 플로스폴트 | Vcc ∼ 0.5 | VCC_host | V | 5 | |
| LOS 정상 | Vlos 표준 | 소 | Vee+05 | V | 5 | |
| 전원 공급 거부 | PSR | 100 | mVpp | 6 | ||
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고: |
| 송신부: | ||||||
| 중앙 파장 | λc | 1530 | 1550 | 1570 | nm | |
| 스펙트럼 폭 | σ | 1 | nm | |||
| 사이드 모드 압력 비율 | SSRmin | 30 | dB | |||
| 광출력 | 파우트 | -9 | -3 | dBm | 1 | |
| 멸종 비율 | 응급실 | 9 | dB | |||
| 광학 상승/하락 시간 | tr / tf | 260 | ps | 2 | ||
| 상대적 강도 소음 | RIN | -120 | dB/Hz | |||
| 전체 지터 기여 | TX Δ TJ | 0.284 | UI | 3 | ||
| 광학 출력용 안구 마스크 | IEEE802.3 z (레이저 안전 1급) 에 적합합니다. | |||||
| 수신부: | ||||||
| 광적 입력 파장 | λc | 1270 | 1310 | 1600 | nm | |
| 수신기 과부하 | 폴 | -3 | dBm | 4 | ||
| RX 민감성 | 센 | -24 | dBm | 4 | ||
| RX_LOS 확인 | LOS A | -40 | dBm | |||
| RX_LOS 삭제 | 손실 D | -25 | dBm | |||
| RX_LOS 히스테레시스 | LOS H | 0.5 | dB | |||
| 일반 사양: | ||||||
| 데이터 비율 | BR | 1.25 | Gb/s | |||
| 비트 오류 비율 | BER | 10-12 | ||||
| 최대 지원 링크 길이는 9/125μm SMF@1.25Gb/s | LMAX | 20 | km | |||
| 전체 시스템 예산 | LB | 14 | dB | |||
핀 할당
