DC24V 1x2 2x2 4x4 MM 광섬유 바이패스 스위치
8채널 바이패스 스위치 도입

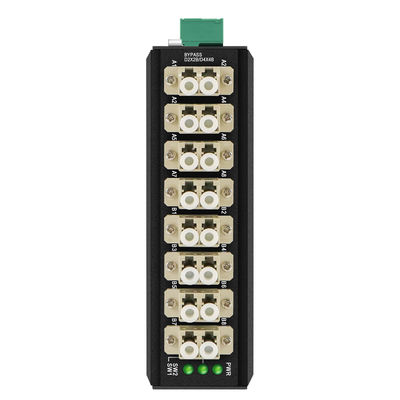

OM-FBS-44-MLC는 광망 시스템에서 중요한 광학 노드에 대한 외부 광섬유 우회 단위입니다.
광섬유 우회 장치의 제품 특성
광학 우회 단위의 사양
| 제품 이름 | 광섬유 우회 스위치 |
| 전원 인터페이스 | 표준 산업용 터미널 블록 |
| 극성 보호 | 지원 |
| 광섬유 인터페이스 | LC |
| 파장 범위 | 850±40/1300±40nm; 1260~1650nm |
| 테스트 파장 | 850/1300nm; 1310/1550nm |
| 손실을 삽입 | 타입:0.6 dB 최대:1.0 dB; 타입:00.6dB 최대:10.0 dB |
| 수익 손실 | MM≥30 dB SM≥50 dB |
| 채널 교류 | MM≥35 dB SM≥55 dB |
| 양극화 손실 | ≤0.05 dB |
| 파장 손실 | ≤0.05 dB |
| 온도 손실 | ≤0.05 dB |
| 반복 가능성 | ≤0.05 dB |
| 작동 전압 | DC9V-52V |
| 사용 기간 | ≥100000000번 |
| 전환 시간 | ≤ 10 ms |
| 전송 광 전력 | ≤ 500mW |
섬유 우회 스위치의 응용 도표
바이패스 스위치는 뭐죠?
우회 단위 또는 모듈은 갑자기 전원이 꺼지면 네트워크 시스템을 보호하기 위해 일반적으로 사용됩니다.
선형 네트워크 시스템 (하래의 도표와 같이) 에서, 데이터/SFP/전력이 정상이라면 전송은 괜찮습니다.
만약 전력 공급 장치가 꺼지면 어떨까요 (전력 돌파, 타격, 인위적인 손상...)
전체 네트워크 시스템이 고장납니다.
또 다른 상황은 스위치 2 (중간에 있는 것) 영역에 대한 전력 수리/ 유지보수가 필요하다는 것입니다. 12시간 동안, 전체 시스템이 멈춰야 한다고 합시다.
바이패스 모듈/스위치는 마치 시스템 전체에 보호 메커니즘을 설치하는 것과 같습니다.
바이패스 스위치는 하나 이상의 스위치가 동시에 고장 났을 경우 전체 시스템을 보호하는 데 도움이 됩니다.
포장 목록
품질 관리 개요
네트워크 및 광통신 제품의 경우, 신뢰성은 고립된 테스트 단계보다는 잘 구성된 품질 시스템에 달려 있습니다.
OLYCOM에서 품질 통제는 실제 배포 환경에서 일관된 성능을 보장하기 위해 부품 공급에서 최종 배송까지 전체 제품 라이프 사이클에 걸쳐 구현됩니다.
모든 재료는 생산 전에 검증됩니다. 광학 모듈, 전자 부품, 기계 구조를 포함합니다.자동 검사 시스템은 조립의 정확성을 유지하고 변동성을 줄이기 위해 사용됩니다..
각 제품은 데이터 전송 성능, 기능 작동 및 필요한 경우 전력 공급을 포함하는 기능 검증을 받습니다.파장 정확성 같은 매개 변수, 신호 품질 및 전송 안정성은 신중하게 평가됩니다.
장기적인 신뢰성을 보장하기 위해, 기기는 온도 변동, 습도 노출 및 기계적 스트레스 등 극단적인 조건에서 테스트됩니다.가능한 초기 고장을 확인하기 위해 연장 실행 시간 테스트가 수행됩니다..
모든 유닛은 운송 전에 최종 검사를 받으며 문서화된 시험 기록과 준수 데이터에 의해 완전한 추적성을 지원합니다.
표준화된 프로세스를 지속적인 개선과 결합함으로써 OLYCOM는 안정적이고 내구적이며 현장 준비된 네트워크 솔루션을 보장합니다.
