1G RJ45 구리 모듈 시스코, 유비키티, D-링크, 넷기어 TP-링크와 호환
제품 개요
특징
신청서
주문
| 제1부 | 데이터 전송 속도 ((Mbps) | 범위 (km) | 온도 |
| OST01 | 10/100/1000Mbps, SGMII 인터페이스, 자동 협상 기본 설정, 링크 표시 기능으로 Rx_LOS를 지원 | 0.1 | -40°C~75°C |
| OST01N | 10/100/1000Mbps, SGMII 인터페이스로, 자동 협상 기본 기능을 활성화, 링크 표시 기능이 없습니다 (RX_LOS는 내부로 지상) | 0.1 | -40°C~75°C |
매개 변수
| 핀 | 신호 이름 | 설명 | MSA 참고 |
| 1 | VEET | 송신기 지상 (수신기 지상과 공통) | |
| 2 | TFAULT | 송신기 고장 | 참고 1 |
| 3 | TDIS | 송신기 비활성화. PHY는 높은 또는 열려있는 비활성화 | 참고 2 |
| 4 | MOD_DEF(2) | 모듈 정의 2. 일련 ID의 데이터 라인 | 참고 3 |
| 5 | MOD_DEF ((1) | 모듈 정의 1. 시리즈 ID를 위한 시계 라인. | 참고 3 |
| 6 | MOD_DEF(0) | 모듈 정의 0 모듈 내부에 공중화 | 참고 3 |
| 7 | 비율 선택 | 연결이 필요없어요 | |
| 8 | 로스 | 신호 손실 - 높은 신호 손실을 나타냅니다 | |
| 9 | VEER | 수신기 지상 (전달기 지상과 공통) | |
| 10 | VEER | 수신기 지상 (전달기 지상과 공통) | |
| 11 | VEER | 수신기 지상 (전달기 지상과 공통) | |
| 12 | RD- | 수신기 역동 데이터 출력 | 참고 5 |
| 13 | RD+ | 수신기 반전되지 않은 데이터 출력. AC 결합 | 참고 5 |
| 14 | VEER | 수신기 지상 (전달기 지상과 공통) | |
| 15 | VCCR | 수신기 전원 공급 | 참고 6 |
| 16 | VCCT | 송신기 전원 공급 | 참고 6 |
| 17 | VEET | 송신기 지상 (수신기 지상과 공통) | |
| 18 | TD+ | 송신기 반전되지 않은 데이터, AC 결합. | 참고 7 |
| 19 | TD- | 송신기 뒤집은 데이터 AC 결합 | 참고 7 |
| 20 | VEET | 송신기 지상 (접수기 지상과 공통) |

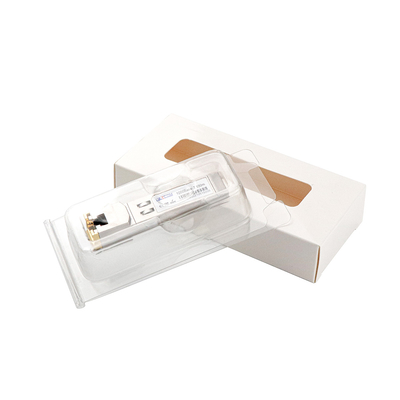

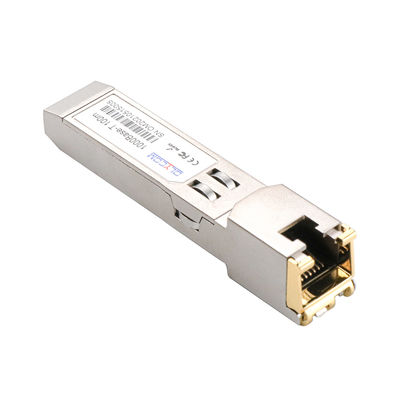

제품 사진
