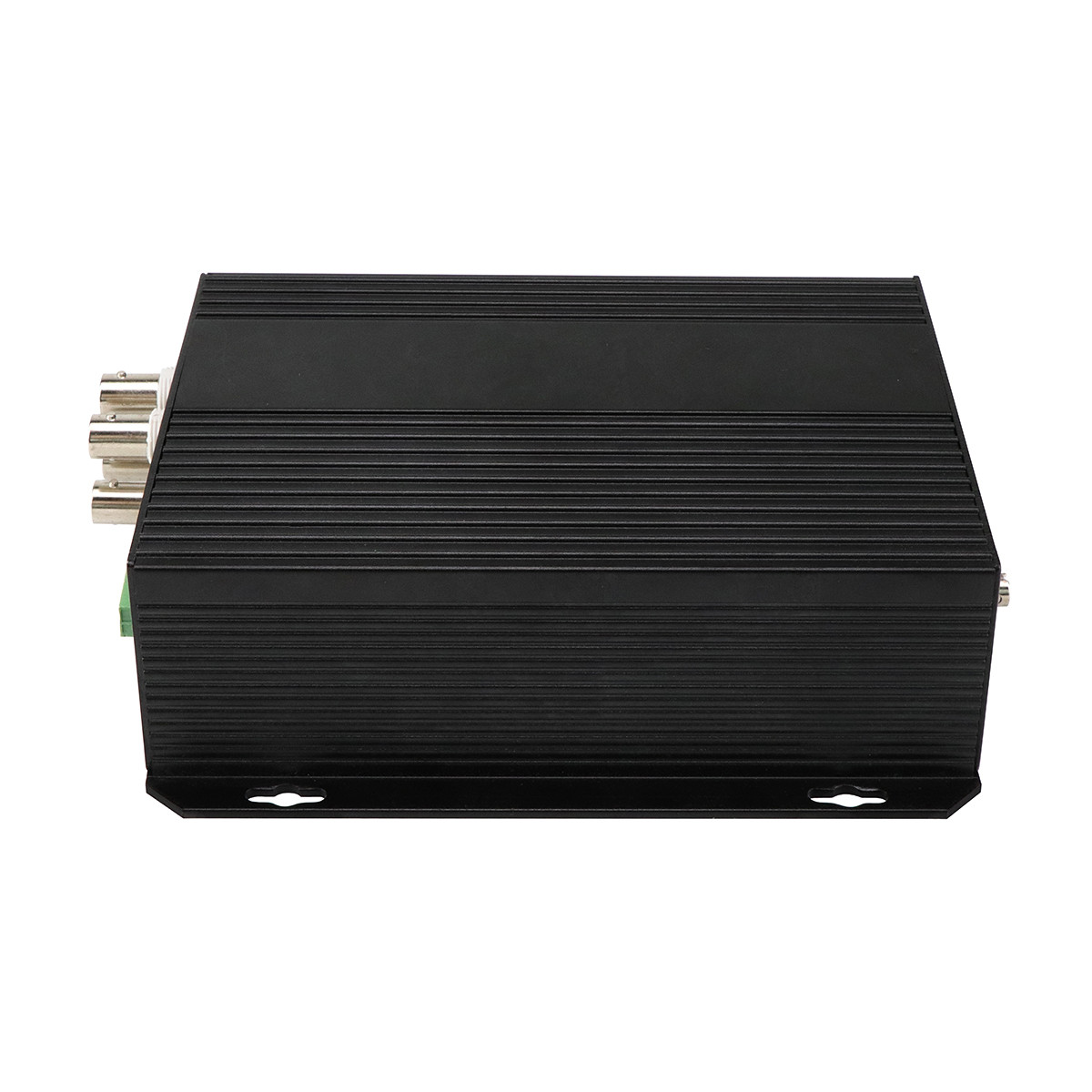

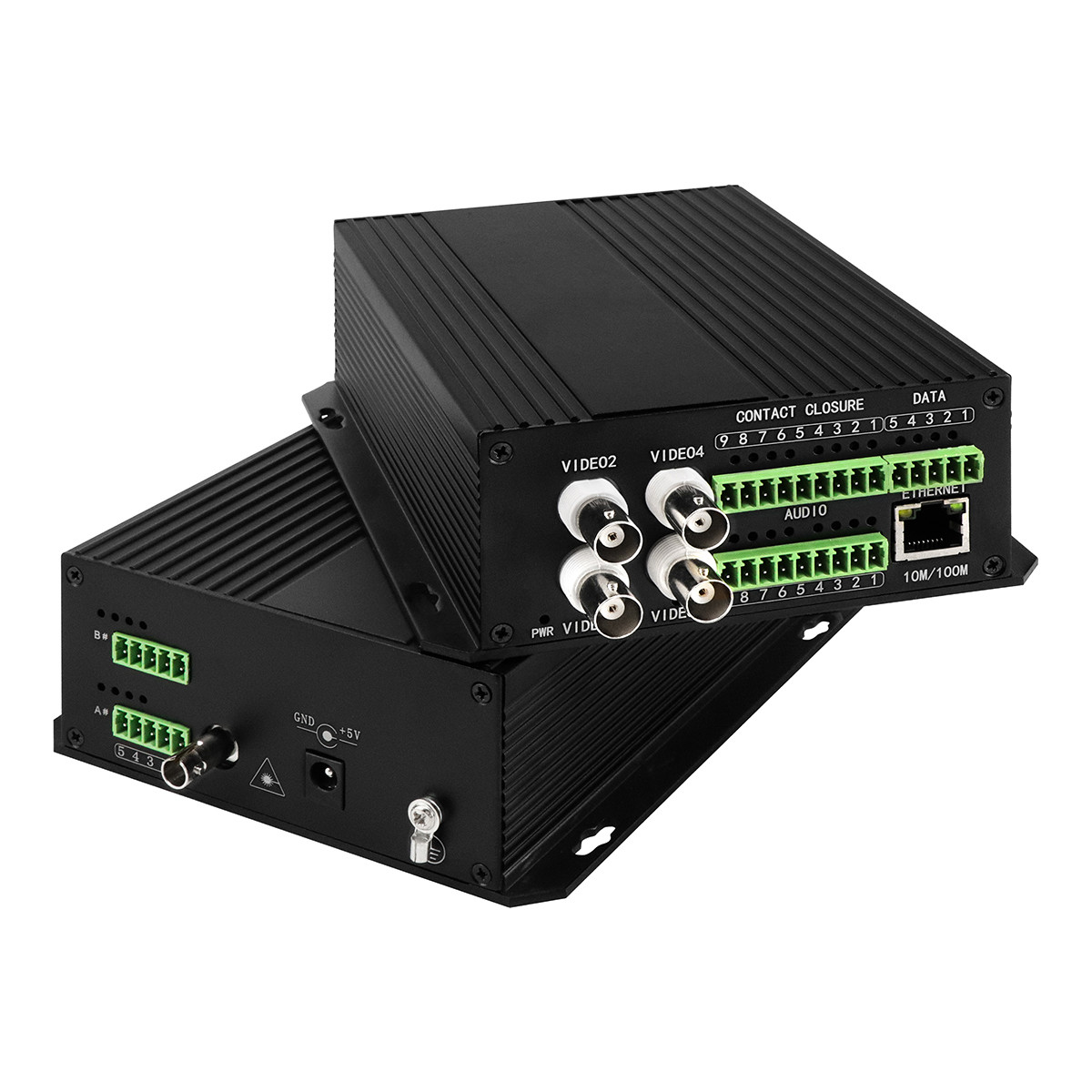

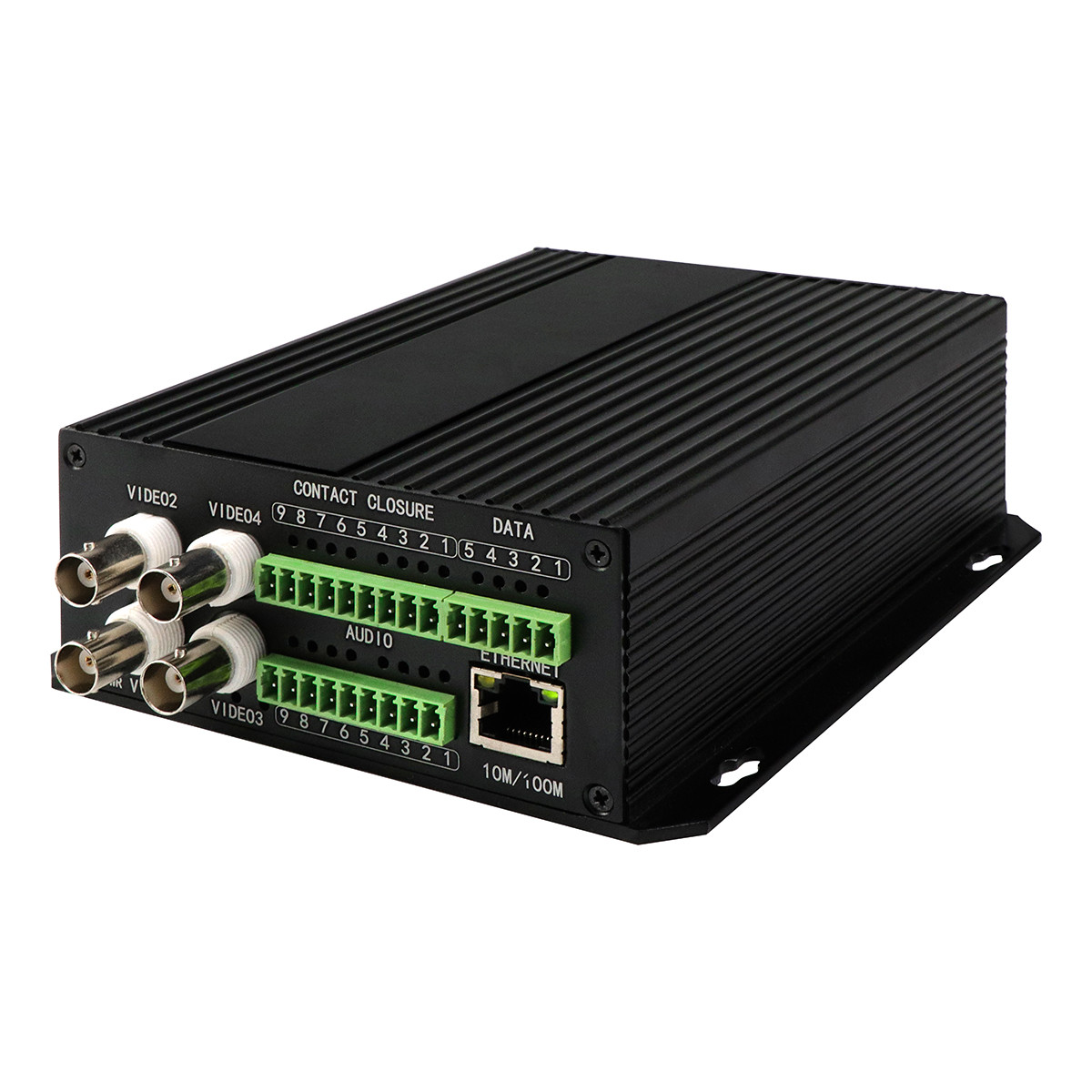

아날로그 비디오 건조 접촉 이더넷 데이터 오디오 광섬유 확장기
소개
모델 이름: OM610-4V2D4A4K1EWT/R, 모델 이름을 쓸 수 있습니다
낮은 광 연결 손실 ∼ 최대 30dB
독립 및 19 ′′ 3U 랙 시스템으로 제공됩니다.
EMI, RFI 및 지상 루프 없이
탄탄한 금속 케이스
기본 기능: 화상 데이터 건조 접촉 이더넷 오디오 광선 변환기
카테고리: 비디오 광 변환기
응용: CCTV 감시, 정부, 군사 및 의료 환경 프로젝트
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 출력 전력 | -8~3dBm |
| 광섬유 |
단일 모드 (9/125um) 20km ~ 80km 멀티모드 (50/125um) 1km, (62.5/125um) 500m |
| 감수성 을 받는 것 | -30dBm |
| 인터페이스 | ST |
| 비디오 | |
| 대역폭 | 8MHz |
| 호환성 있는 시스템 | NTSC/PAL/SECAM |
| 저항력/전압 | BNC 75Ω (불균형) / 2.0Vp-p |
| 이득의 차이 | < ± 1% |
| 분차 단계 | < ± 1 |
| S/N 비율 | >60dB (중량) (8비트) |
| 인터페이스 | BNC |
| 데이터 | |
| 데이터 프로토콜 | RS232, RS422, RS485, 맨체스터, BIPHASE 데이터 |
| 대역폭 | 0~300kbps |
| 오류율 | 10-9 |
| 인터페이스 | 피닉스 터널 |
| 오디오 | |
| 임페던스 / 전압 | 600ohm (불균형) / 2.0Vp-p |
| 주파수 반응 | 10~20kHz |
| 전체 하모닉 왜곡 | 0.05% |
| 분차 단계 | < ± 1 |
| S/N 비율 | >95dB (중량) |
| 인터페이스 | 피닉스 터널 |
| 표본 비율 | 48k Hz |
| 결의 | 16비트 |
| 연결 종료 | |
| 신호 입력 | 알람, 바이너리 입력, 지원 TTL, RS-232/422/485 또는 수동 스위치 버튼 |
| 신호 출력 | 임의적 경보, 바이너리 출력, 지원 TTL, RS-232/422/485 또는 릴레이 출력 |
| 인터페이스 | 피닉스 터널 |
| 이더넷 | |
| 작업 모드 | 풀 듀플렉스 / 반 듀플렉스, 자동 감지 |
| 네트워크 속도 | 10/100Mbps, 자동 감지 |
| 인터페이스 | RJ45 |
| 전기, 환경, 기계 | |
| 작동 전압 |
독립적: 220VAC ~ 5V/12VDC 레이크: 쌍 전압 220V/-48V AC 카드: 차시에 의해 작동 |
| 작동 온도 | -35°C+75°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 0~95% 비 응고 |
| 크기와 무게 |
독립 및 카드: 다른 구성에 따라 다릅니다. 차체: 19 ′′3U |
적용
주문 옵션
| OM610-1V↑1D↓1P1E WT/R | 1ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 연락 종료 Tx |
| OM610-2P1EWT/R | 2ch 전화 + 1ch 10/100M 이더넷 |
| OM610-2V↑1D↓1P1E WT/R | 2ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
더 많은 구성 / 사용자 정의 / OEM / ODM를 위해 저희에게 연락하십시오.
