10G SFP+ 관리되지 않은 미디어 변환기
네트워크 미디어 변환기 소개
제품 모델: TA810-10G-E, 모델 이름을 쓸 수 있습니다
|
표준
|
1000Base-T, 2.5GBase-T, 5Gbase-T, 10Gbase-T
1000Base-X, 2500Base-X, 5GBase-R, 10GBase-R
|
|
미디어 지원
|
1000Base-T: Cat5 UTP/STP. 최대 100m
2.5GBASE-T: Cat5e UTP/STP. 최대 50m
5GBASE-T: Cat5e UTP/STP. 최대 50m
10G 베이스-T: Cat6a UTP/STP. MAX 50m
|
|
포트 타입
|
RJ45, SFP 슬롯
|
|
작업 모드
|
1000Base-T에서 1000Base-X로
2.5GBASE-T에서 2500BASE-X로
5Gbase-T에서 5GBase-R로
10Gbase-T에서 10GBase-R로
|
|
지원 모듈
|
10GBASE-SR/LR/ER/ZR
50/125μm 또는 62.5/125μm 다모드 광섬유 케이블, 최대 300m
9/125μm 단일 모드 광섬유 케이블, 최대 10/40/80km
|
|
전원 공급
|
12V DC
|
|
전력 소비
|
MAX 5W
|
|
작동 온도
|
0°C ~ 55°C
|
|
상대 습도
|
5% ~ 80% (비연결성)
|

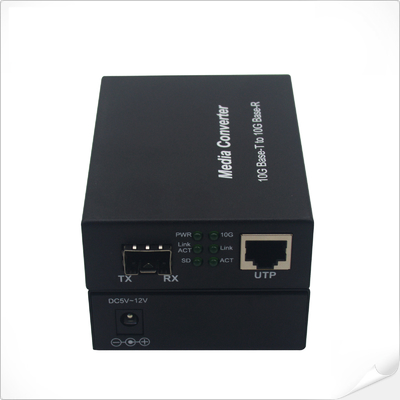

관리되지 않은 미디어 변환기의 인터페이스
LED 10G 미디어 변환기의 설명
| LED | 상태 | 설명 |
| PWR | 시작 | 전원이 작동하고 정상입니다. |
|
FX 링크/Act |
시작 |
Fiber Link에 대한 연결 상태 표시. Fiber Link이 올바른 연결을 표시합니다. |
|
눈 깜빡여 |
광섬유 연결 상태 표시 "눈 깜빡이는"는 파켓이 FX 끝을 통과하는 것을 나타냅니다. |
|
| SD | 시작 | 섬유 신호가 감지됐습니다 |
|
10G |
시작 | 전기 인터페이스의 전송 속도는 10Gbps입니다. |
| 켜 | 전기 인터페이스 속도는 10Mbps입니다. | |
|
TX 링크 |
시작 |
전기 연결을 위한 연결 상태 표시 "ON"은 전기 연결이 제대로 된 것을 나타냅니다. |
|
TX 법 |
눈 깜빡여 |
광섬유 링크의 활성 상태 표시 "눈 깜빡이는"는 패킷이 TX 끝을 통과하는 것을 나타냅니다. |
파이버 이더넷 변환기의 적용
