3G-SDI 비디오 이더넷 비디 RS485 RS422 데이터 광선 확장기
탄탄한 금속 케이스
낮은 광 연결 손실 ∙ 최대 30dB
번개 방지 용액
EMI, RFI 및 지상 루프 없이
WDM로 1개의 섬유로 2차 전속 전송
8 BIT의 높은 정량화 수준
스위치 전원 공급 장치로 핫 플러그 앤 플레이
독립 및 캐비닛 시스템으로 제공됩니다.
|
광학 |
|
|
파장 |
1310nm/1550nm |
|
섬유 종류 및 거리 |
멀티모드 (50/125um) 5Km, (62.5/125um) 2Km 싱글모드 (9/125um) 20Km / 40Km |
|
전력 전달 |
-5dBm ~ -10dBm |
|
감수성 을 받는 것 |
-26dBm ~ -30dBm |
|
수익 손실 |
> 14dB |
|
지터 |
< 0.2UI |
|
인터페이스 |
SC |
|
비디오 |
|
|
신호 종류 |
HD-SDI, SDI 및 3G-SDI 디지털 비디오 신호 |
|
이득 |
연합 |
|
결의 |
8 또는 10 비트, 자동 |
|
데이터 비율 |
270 Mbps, 1.485 Gbps, 2.970 Gbps |
|
운영 표준 |
SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT601ITU-R BT1120 |
|
자동 데이터 속도 잠금 |
네 |
|
데이터 |
|
|
데이터 프로토콜 |
RS232, RS485, 맨체스터, BIPHASE 데이터 |
|
대역폭 |
0~300kbps |
|
오류율 |
10-9 |
|
인터페이스 |
피닉스 터널 |
|
오디오 |
|
|
임페던스 / 전압 |
600ohm (불균형) / 2.0Vp-p |
|
주파수 반응 |
10~20kHz |
|
전체 하모닉 왜곡 |
0.05% |
|
분차 단계 |
< ± 1 |
|
S/N 비율 |
>95dB (중량) |
|
인터페이스 |
피닉스 터널 |
|
표본 비율 |
48k Hz |
|
결의 |
16비트 |
|
연결 종료 |
|
|
신호 입력 |
알람, 바이너리 입력, 지원 TTL, RS-232/422/485 또는 수동 스위치 버튼 |
|
신호 출력 |
임의적 경보, 바이너리 출력, 지원 TTL, RS-232/422/485 또는 릴레이 출력 |
|
인터페이스 |
피닉스 터널 |
|
이더넷 |
|
|
작업 모드 |
풀 듀플렉스 / 반 듀플렉스, 자동 감지 |
|
네트워크 속도 |
10/100Mbps, 자동 감지 |
|
인터페이스 |
RJ45 |
|
전기, 환경, 기계 |
|
|
작동 전압 |
레이크: 11~240V AC 듀얼 |
|
작동 온도 |
-35°C+75°C |
|
저장 온도 |
-45°C+85°C |
|
습도 |
0~95% 비 응고 |
적용
고속도로 보안 보호 및 통행료 정류장 시스템
HD CCTV
텔레비전 스튜디오
도시 교통 모니터링 시스템
라이브 방송
주문 세부 사항
올리콤 OM610 시리즈 광적 송신기와 수신기는 다양한 구성을 제공합니다.특정 유형의 신호의 단일 채널로 간단한 설정에서 정교한 솔루션 (비디오) 까지 다양합니다., 오디오, 데이터, 전화, 경보 및 이더넷).
유연한 구성은 다양한 요구를 충족시키기 위해 사용자 정의 및 ODM에 열려 있습니다.
| OM610-1V↑2D↓2A↑1E WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 연락 종료 Tx |
| OM610-2P1EWT/R | 2ch 전화 + 1ch 10/100M 이더넷 |
| OM610-2V↑1D↓1P1E WT/R | 2ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-4EWT/R | 4ch 10/100M 이더넷 |
| OM610-4P2D↓WT/R | 4ch 전화 + 2ch RS485 데이터 Rx |
| OM610-4V↑1D↓4E WT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 10/100M 이더넷 |
| OM610-4V↑1D↓4PWT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 전화 |
| OM610-4V↑12D↓WT/R | 4ch 비디오 Tx + 12ch RS485 데이터 Rx |
FAQ
1 질문: 샘플 주문을 받나요?
A: 예. 우리의 서비스와 품질을 확인하기 위해 샘플 주문.
2 질문: 할인 할 수 있나요?
A: 반복 주문, 정기 고객 및 할인 상품에 할인 할 수 있습니다.
3 질문: 당신의 포장에 대해 말해 주세요.
A: 중립적인 포장입니다. 자신의 포장 상자를 가지고 있다면, 우리는 그것을 지원합니다.

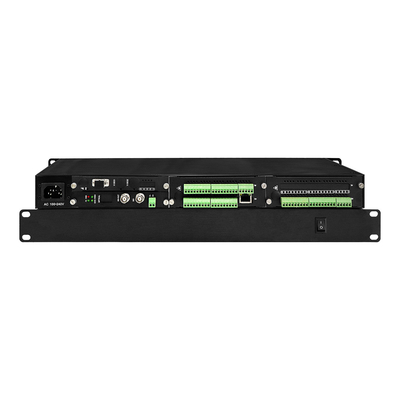

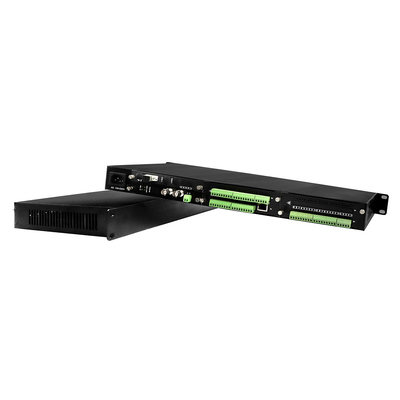

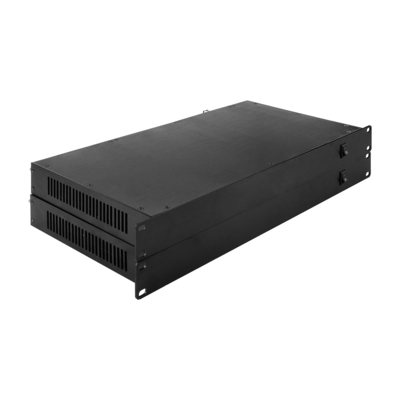

더 많은 제품 이미지
