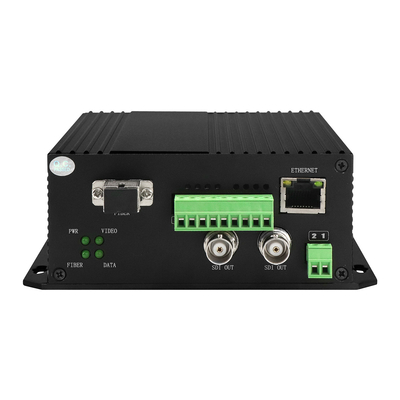

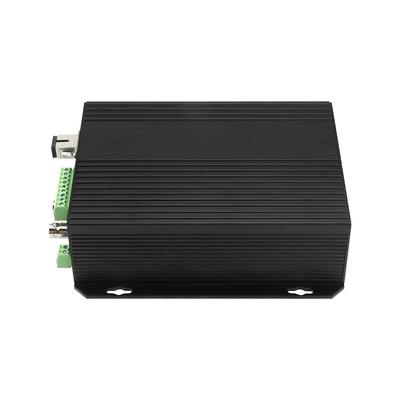

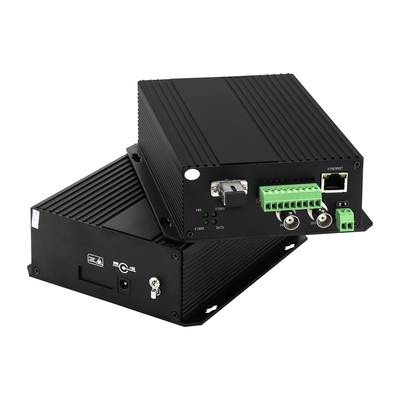

3G SDI 비디오 RS485 데이터 10/100M 이더넷 광섬유 변환기
소개
주요 특징
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 섬유 종류 및 거리 | 멀티모드 (50/125um) 5Km, (62.5/125um) 2Km 싱글모드 (9/125um) 20Km / 40Km |
| 전력 전달 | -5dBm ~ -10dBm |
| 감수성 을 받는 것 | -26dBm ~ -30dBm |
| 수익 손실 | > 14dB |
| 지터 | < 0.2UI |
| 인터페이스 | SC |
| 비디오 | |
| 신호 종류 | HD-SDI 및 SDI 비디오 신호 |
| 이득 | 연합 |
| 결의 | 8 또는 10 비트, 자동 |
| 데이터 비율 | 270 Mbps, 1.485 Gbps |
| 운영 표준 | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT601ITU-R BT1120 |
| 자동 데이터 속도 잠금 | 네 |
| 비디오 입력 - 송신기 | |
| 번호/신호 유형 | 2개의 단일 링크 SDI 또는 HD-SDI 비디오 1개의 Tx, 1개의 로컬 프리뷰 |
| 인터페이스 | 여성 BNC 2명 |
| 임페던스 | 750 오함 |
| 데이터 비율 | 19 Mbps에서 1.485 Gbps |
| 명목 수준 | 0.8 Vp-p |
| 최소/최대수준 | 0.5V ~ 1.0Vp-p |
| 수익 손실 | ≥15 dB @ 5 MHz ~ 1.5 GHz, ≥10 dB @ 1.5 GHz ~ 3.0 GHz |
| 입력 케이블 평형 | 케이블 손실 최대 -30dB까지 자동 |
| 비디오 출력 - 수신기 | |
| 번호/신호 유형 | 2개의 단일 링크 SDI 또는 HD-SDI 비디오 1개의 Rx, 1개의 백업/공유 |
| 인터페이스 | 여성 BNC 2명 |
| 임페던스 | 750 오함 |
| 재클로킹 | 자동으로 270 Mbps, 1.485 Gbps 또는 인식되지 않은 속도에서 우회 |
| 명목 수준 | 0.8 Vp-p |
| 최소/최대수준 | 0.5V ~ 1.0Vp-p |
| 수익 손실 | < 25 dB @ 100 MHz |
| 데이터 | |
| 데이터 프로토콜 | RS485, 맨체스터, BIPHASE 데이터 |
| 대역폭 | 0~300kbps |
| 오류율 | 10-9 |
| 인터페이스 | 피닉스 터널 |
| 이더넷 | |
| 작업 모드 | 풀 듀플렉스 / 반 듀플렉스, 자동 감지 |
| 네트워크 속도 | 10/100Mbps, 자동 감지 |
| 인터페이스 | RJ45 |
| 전기, 환경, 기계 | |
| 작동 전압 |
독립적: 220V AC에서 5V/12VDC, 랙: 쌍 220V/-48V AC 카드: 차시에 의해 작동 |
| 작동 온도 | -35°C+75°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 0~95% 비 응고 |
| 크기와 무게 |
독립 및 카드: 다른 구성에 따라 다릅니다. 차체: 19 ′′3U |
적용
주문 세부 사항
| OM610-4P2D↓WT/R | 4ch 전화 + 2ch RS485 데이터 Rx |
| OM610-4V↑1D↓4E WT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 10/100M 이더넷 |
| OM610-4V↑1D↓4PWT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 전화 |
| OM610-4V↑12D↓WT/R | 4ch 비디오 Tx + 12ch RS485 데이터 Rx |
| OM610-2D↓8PWT/R | 2ch RS485 데이터 Rx + 8ch 전화 |
| OM610-20D↓WT/R | 20ch RS485 데이터 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R | 1ch 바이디 비디오 + 1ch 바이디 RS485 데이터 + 1ch 바이디 오디오 + 1ch 바이디 접촉 폐쇄 |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch 바이디 오디오 + 2ch 바이디 RS485 데이터 + 1ch 10/100M 이더넷 |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch 비디오 Tx + 2ch 바이디 RS485 데이터 + 3ch 오디오 Tx + 1ch 바이디 접촉 폐쇄 |
