BNC 비디오 비디 데이터 RS232 RS485 섬유 미디어 변환기
주요 특징
탄탄한 금속 케이스
EMI, RFI 및 지상 루프 없이
안전하고 외부 간섭에 면역
플러그 앤 플레이 설계
소개
제품 모델: OM610-4V↑6D↑↓1EWT/R, 모델 이름을 사용하거나 장치에 로고를 인쇄해도 좋습니다.
적용: 정부, 군사 및 의료 환경 프로젝트
광적 비디오 송신기 및 수신기, 또한 광섬유 미디어 변환기, 이더넷 데이터 광적 변환기, 광섬유 디지털 비디오 변환기,500m의 동축 경계를 확장하고 광섬유 케이블로 최대 80km에 연결된 CCTV 신호를 얻을 것으로 예상됩니다..
그것은 전송 및 비디오, 데이터 및 이더넷의 고밀도 CCTV 신호를 수신
최소한의 방해를 받지 않고 손실 없이 전송할 수 있습니다.
다양한 요구를 충족시키기 위해 사용자 정의 및 ODM에 열려 있습니다.
독립적인 체스 시스템 장치를 지원합니다.
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 출력 전력 | -8~3dBm |
| 광섬유 |
단일 모드 (9/125um) 20km ~ 80km 멀티모드 (50/125um) 1km, (62.5/125um) 500m |
| 감수성 을 받는 것 | -30dBm |
| 인터페이스 | FC/ST/SC |
| 비디오 | |
| 대역폭 | 8MHz |
| 호환성 있는 시스템 | NTSC/PAL/SECAM |
| 저항력/전압 | BNC 75Ω (불균형) / 2.0Vp-p |
| 이득의 차이 | < ± 1% |
| 분차 단계 | < ± 1 |
| S/N 비율 | >60dB (중량) (8비트) |
| 인터페이스 | BNC |
| 데이터 | |
| 데이터 프로토콜 | RS232, RS422, RS485, 맨체스터, BIPHASE 데이터 |
| 대역폭 | 0~300kbps |
| 오류율 | 10-9 |
| 인터페이스 | 피닉스 터널 |
| 이더넷 | |
| 작업 모드 | 풀 듀플렉스 / 반 듀플렉스, 자동 감지 |
| 네트워크 속도 | 10/100Mbps, 자동 감지 |
| 인터페이스 | RJ45 |
| 차체 및 카드 | |
| 차체 슬롯 수 | 18개의 슬롯 |
| 카드와 호환성 | 1~4ch 카드 (18개); 8ch 카드 (9개) |
| 유연성 | 다양한 구성의 혼합 설치를 지원합니다. |
| 카드 |
4ch PCB ((153x100x10mm) 또는 8ch PCB 크기 (153x100x25mm) 더 큰 크기를 필요로 하는 구성은이 시스템으로 사용할 수 없습니다 |
| 전기, 환경, 기계 | |
| 작동 전압 |
독립적: 220V AC에서 5V/12VDC, 랙: 쌍 220V/-48V AC 카드: 차시에 의해 작동 |
| 작동 온도 | -35°C+75°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 0~95% 비 응고 |
| 크기와 무게 |
독립 및 카드: 다른 구성에 따라 다릅니다. 차체: 19 ′′3U |
적용
체육관 (라이브 비디오 및 오디오 전송)
주문 세부 사항
| OM610-2V↑1D↓1P1EWT/R | 2ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-2V↑2D↓2A↑1EWT/R | 2ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-4EWT/R | 4ch 10/100M 이더넷 |
| OM610-4P2D↓WT/R | 4ch 전화 + 2ch RS485 데이터 Rx |
| OM610-4V↑1D↓4EWT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 10/100M 이더넷 |
| OM610-4V↑1D↓4PWT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 전화 |
| OM610-4V↑12D↓WT/R | 4ch 비디오 Tx + 12ch RS485 데이터 Rx |
| OM610-2D↓8PWT/R | 2ch RS485 데이터 Rx + 8ch 전화 |
보증
| 제품 분류 | 보증 기간 |
| 유선 이더넷 미디어 변환기 | 1년 |
| 광적 비디오 변환기 | 1년 |
| 유선 스위치 | 1년 |
| 이더넷 스위치 | 1년 |
| 일련의 섬유 변환기 | 1년 |
| PDH 멀티플렉서 | 1년 |
| CCTV PoE 스위치 | 1년 |
| 상업적으로 관리되는 스위치 | 1년 |
| 상업용 PoE 관리 스위치 | 1년 |
| Din 전원 공급 | 3년 |
| 산업용 이더넷 스위치 | 3년 |
| 산업용 PoE 스위치 | 3년 |
| 산업용 관리 스위치 | 3년 |
| 산업용 PoE 관리 스위치 | 3년 |
| CWDM 모듈 | 1년 |
| DWDM/OTN 장치 | 1년 |

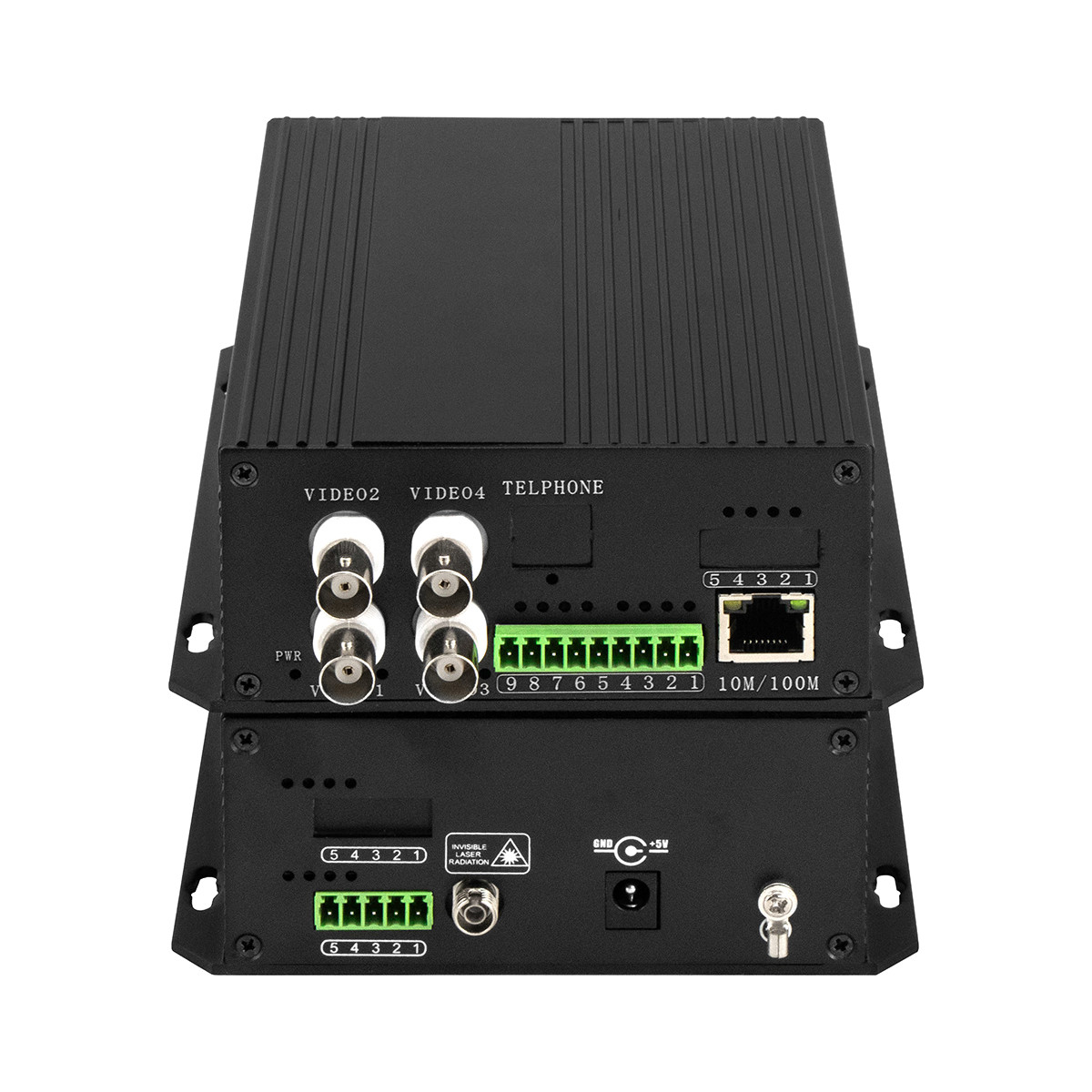

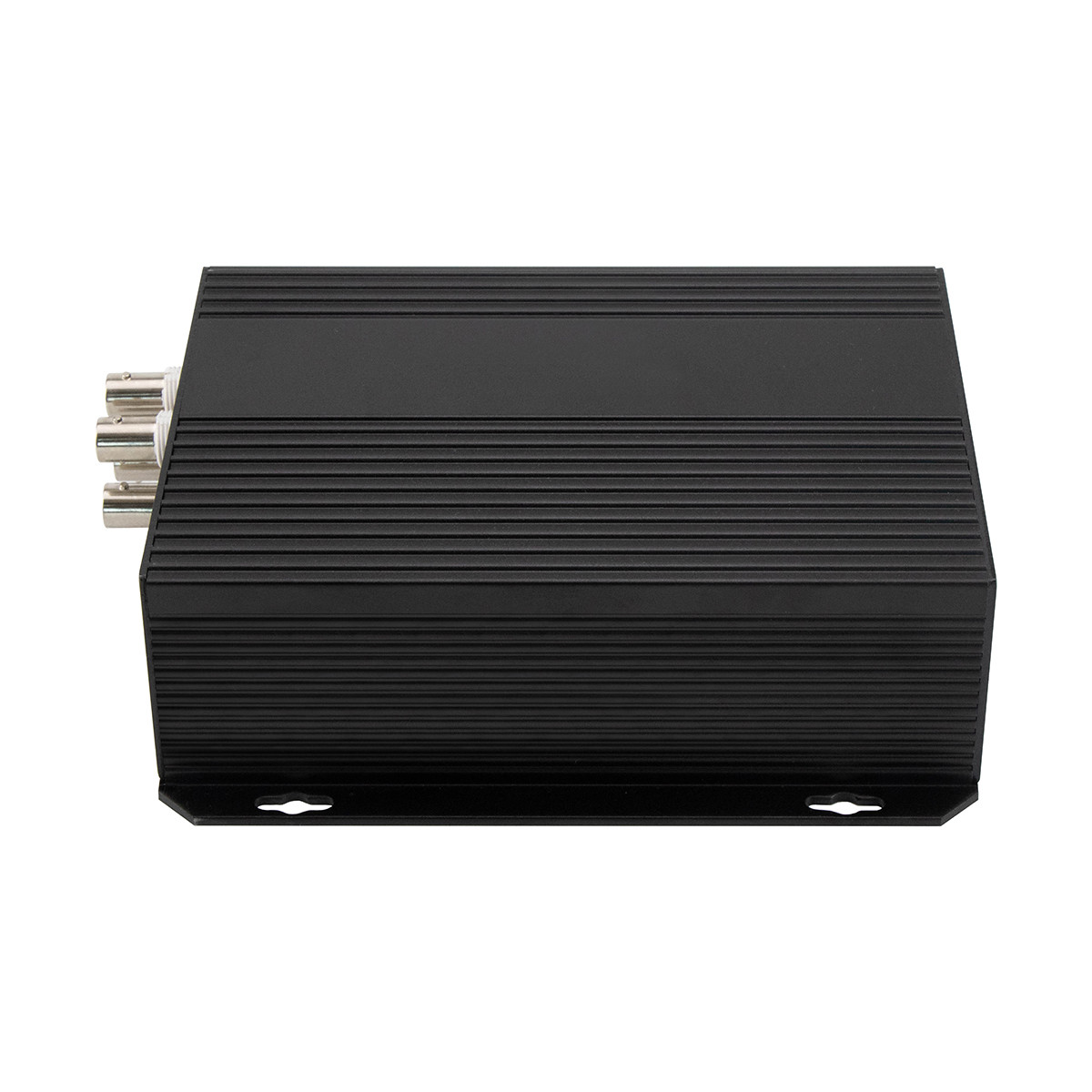

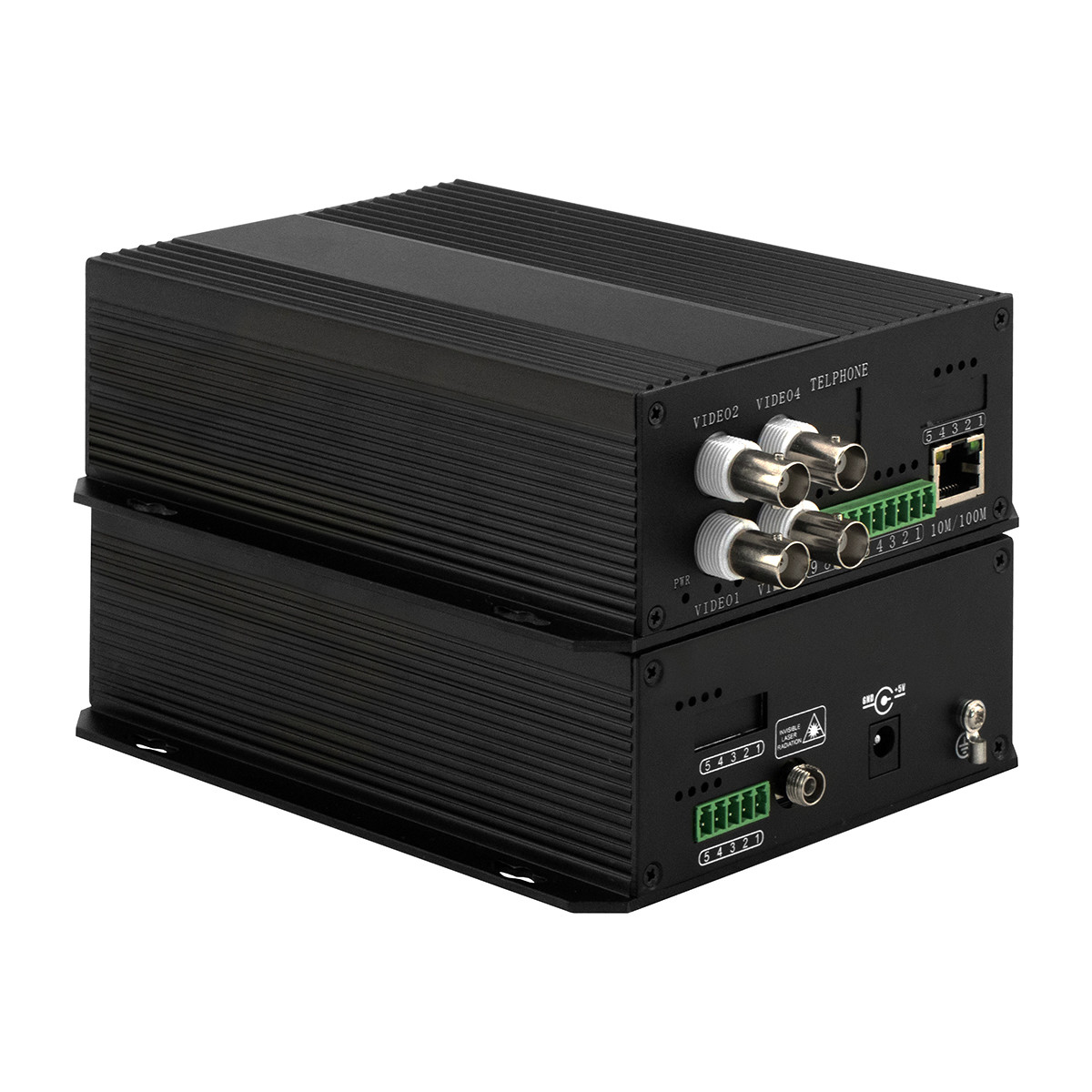

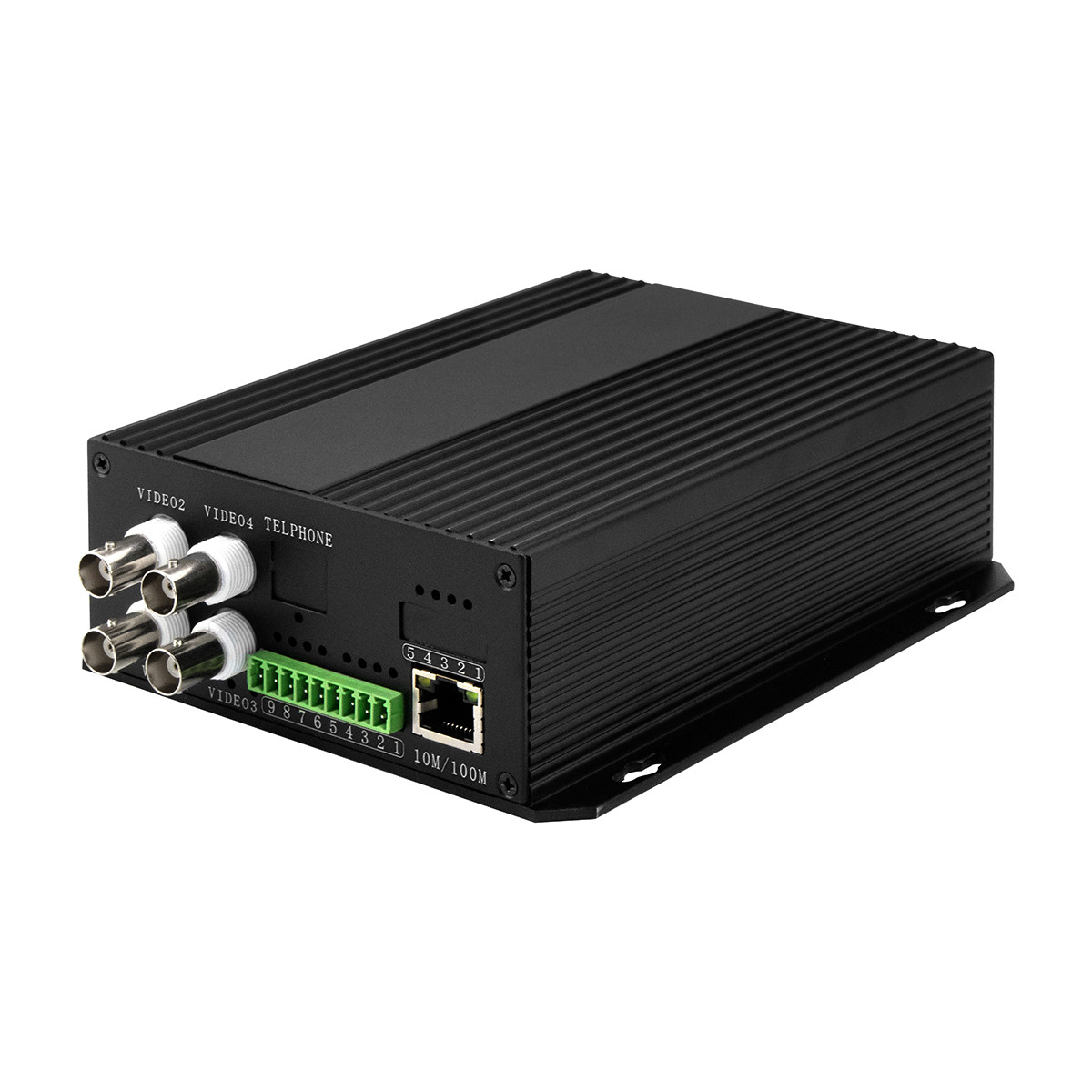

제품 이미지
