비디오 오디오 데이터 연결 폐쇄 이더넷 섬유 변환기
소개
제품 모델: OM610-8V↑2A↑↓ 2K↓2D↑↓1EWT/R
모델 이름을 쓰고 기기에 로고를 인쇄해도 괜찮습니다.
주요 특징
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 출력 전력 | -8~3dBm |
| 광섬유 |
단일 모드 (9/125um) 20km ~ 80km 멀티모드 (50/125um) 1km, (62.5/125um) 500m |
| 감수성 을 받는 것 | -30dBm |
| 인터페이스 | FC/ST/SC |
| 비디오 | |
| 대역폭 | 8MHz |
| 호환성 있는 시스템 | NTSC/PAL/SECAM |
| 저항력/전압 | BNC 75Ω (불균형) / 2.0Vp-p |
| 이득의 차이 | < ± 1% |
| 분차 단계 | < ± 1 |
| S/N 비율 | >60dB (중량) (8비트) |
| 인터페이스 | BNC |
| 데이터 | |
| 데이터 프로토콜 | RS232, RS422, RS485, 맨체스터, BIPHASE 데이터 |
| 대역폭 | 0~300kbps |
| 오류율 | 10-9 |
| 인터페이스 | 피닉스 터널 |
| 오디오 | |
| 임페던스 / 전압 | 600ohm (불균형) / 2.0Vp-p |
| 주파수 반응 | 10~20kHz |
| 전체 하모닉 왜곡 | 0.05% |
| 분차 단계 | < ± 1 |
| S/N 비율 | >95dB (중량) |
| 인터페이스 | 피닉스 터널 |
| 표본 비율 | 48k Hz |
| 결의 | 16비트 |
| 연결 종료 | |
| 신호 입력 | 알람, 바이너리 입력, 지원 TTL, RS-232/422/485 또는 수동 스위치 버튼 |
| 신호 출력 | 임의적 경보, 바이너리 출력, 지원 TTL, RS-232/422/485 또는 릴레이 출력 |
| 인터페이스 | 피닉스 터널 |
| 이더넷 | |
| 작업 모드 | 풀 듀플렉스 / 반 듀플렉스, 자동 감지 |
| 네트워크 속도 | 10/100Mbps, 자동 감지 |
| 인터페이스 | RJ45 |
| 차체 및 카드 | |
| 차체 슬롯 수 | 18개의 슬롯 |
| 카드와 호환성 | 1~4ch 카드 (18개); 8ch 카드 (9개) |
| 유연성 | 다양한 구성의 혼합 설치를 지원합니다. |
| 카드 |
4ch PCB ((153x100x10mm) 또는 8ch PCB 크기 (153x100x25mm) 더 큰 크기를 필요로 하는 구성은이 시스템으로 사용할 수 없습니다 |
| 전기, 환경, 기계 | |
| 작동 전압 | 독립적으로:220VAC ~ 5V / 12VDC, 랙: 듀얼 220V /-48V AC, 카드: 차시에 의해 공급 |
| 작동 온도 | -35°C+75°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 0~95% 비 응고 |
| 크기와 무게 | 독립 및 카드: 다른 구성에 따라 달라집니다, 차시: 193U |
적용
주문 세부 사항
| OM610-1V↑1D↓1P1E WT/R | 1ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 연락 종료 Tx |
| OM610-2P1EWT/R | 2ch 전화 + 1ch 10/100M 이더넷 |
| OM610-2V↑1D↓1P1E WT/R | 2ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-4EWT/R | 4ch 10/100M 이더넷 |
| OM610-2D↓8PWT/R | 2ch RS485 데이터 Rx + 8ch 전화 |
| OM610-20D↓WT/R | 20ch RS485 데이터 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R | 1ch 바이디 비디오 + 1ch 바이디 RS485 데이터 + 1ch 바이디 오디오 + 1ch 바이디 접촉 폐쇄 |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch 바이디 오디오 + 2ch 바이디 RS485 데이터 + 1ch 10/100M 이더넷 |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch 비디오 Tx + 2ch 바이디 RS485 데이터 + 3ch 오디오 Tx + 1ch 바이디 접촉 폐쇄 |
우리 의 장점

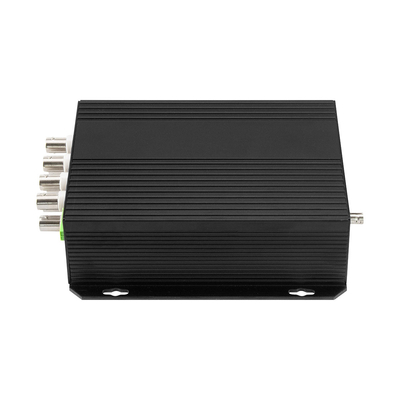

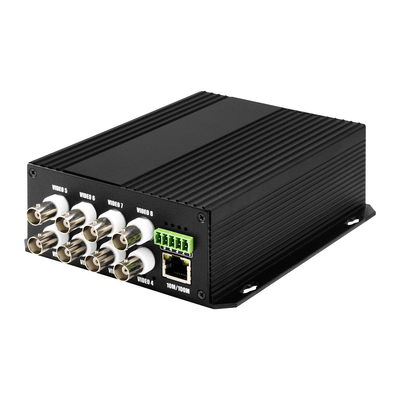

더 많은 제품 이미지
