8 채널 비디 건조 접촉 폐쇄 광섬유 변환기
소개
광적 비디오 송신기 및 수신기, 섬유 변환기, 미디어 변환기, 광적 비디오 변환기,500m의 동축 경계를 확장하고 광섬유 케이블로 최대 80km까지 CCTV 신호를 연결하도록 설계되었습니다..
이 섬유 변환기에 의한 건조 접촉은 최소한의 방해로 접촉 종료 신호를 전송하고 수신합니다.
이 외에도 우리의 광섬유 변환기 시리즈는 비디오, 오디오, 데이터, 전화 및 이더넷 신호 전송을 제공합니다.
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 출력 전력 | -8~3dBm |
| 광섬유 |
단일 모드 (9/125um) 20km ~ 80km 멀티모드 (50/125um) 1km, (62.5/125um) 500m |
| 감수성 을 받는 것 | -30dBm |
| 인터페이스 | FC/ST/SC |
| 연결 종료 | |
| 신호 입력 | 알람, 바이너리 입력, 지원 TTL, RS-232/422/485 또는 수동 스위치 버튼 |
| 신호 출력 | 임의적 경보, 바이너리 출력, 지원 TTL, RS-232/422/485 또는 릴레이 출력 |
| 인터페이스 | 피닉스 터널 |
|
|
|
| 차체 및 카드 | |
| 차체 슬롯 수 | 18개의 슬롯 |
| 카드와 호환성 | 1~4ch 카드 (18개); 8ch 카드 (9개) |
| 유연성 | 다양한 구성의 혼합 설치를 지원합니다. |
| 카드 |
4ch PCB ((153x100x10mm) 또는 8ch PCB 크기 (153x100x25mm) 더 큰 크기를 필요로 하는 구성은이 시스템으로 사용할 수 없습니다 |
| 전기, 환경, 기계 | |
| 작동 전압 | 독립적으로:220VAC ~ 5V / 12VDC, 랙: 듀얼 220V /-48V AC, 카드: 차시에 의해 공급 |
| 작동 온도 | -35°C+75°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 0~95% 비 응고 |
| 크기와 무게 | 독립 및 카드: 다른 구성에 따라 달라집니다, 차시: 193U |
적용
주문 세부 사항
| OM610-1V↑1D↓1P1E WT/R | 1ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 연락 종료 Tx |
| OM610-2P1EWT/R | 2ch 전화 + 1ch 10/100M 이더넷 |
| OM610-2V↑1D↓1P1E WT/R | 2ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-4EWT/R | 4ch 10/100M 이더넷 |
| OM610-4P2D↓WT/R | 4ch 전화 + 2ch RS485 데이터 Rx |
| OM610-4V↑1D↓4E WT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 10/100M 이더넷 |
| OM610-4V↑1D↓4PWT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 전화 |
| OM610-4V↑12D↓WT/R | 4ch 비디오 Tx + 12ch RS485 데이터 Rx |
| OM610-2D↓8PWT/R | 2ch RS485 데이터 Rx + 8ch 전화 |
| OM610-20D↓WT/R | 20ch RS485 데이터 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R | 1ch 바이디 비디오 + 1ch 바이디 RS485 데이터 + 1ch 바이디 오디오 + 1ch 바이디 접촉 폐쇄 |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch 바이디 오디오 + 2ch 바이디 RS485 데이터 + 1ch 10/100M 이더넷 |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch 비디오 Tx + 2ch 바이디 RS485 데이터 + 3ch 오디오 Tx + 1ch 바이디 접촉 폐쇄 |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | 4ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 + 1ch 전화 + 2ch 연락 종료 Tx |
| 항목 번호 코드 | |
| OM600 |
OM600-비디오 광 송신기 / 수신기, 610-데스크탑 독립, 620 카드 스타일 613 미니 시리즈, 615 HD 시리즈 |
| V | 비디오 |
| A | 오디오 |
| D | 데이터 |
| K | 경보 (I/O, 연결 종료) |
| P | 전화 |
| E | 이더넷 |
| M,W | M 다중 모드, W 단위 모드 |
| S,U | S-1310nm, U-1550nm |
| T,R | T - 송신기, R - 수신기 |
| FC,ST,SC,LC | 섬유 연결 장치 유형 |
| ↑,↓, ↑↓ | ↑- 앞 (TX에서 RX로), ↓ - 뒤 (RX에서 TX로), ↑↓- 양방향 |
| 1,2,3... | 필요한 채널의 신호 양보다 앞의 숫자 |
| 0520, 40... | 섬유 연결 장치 작업 거리의 옆에 있는 숫자 |

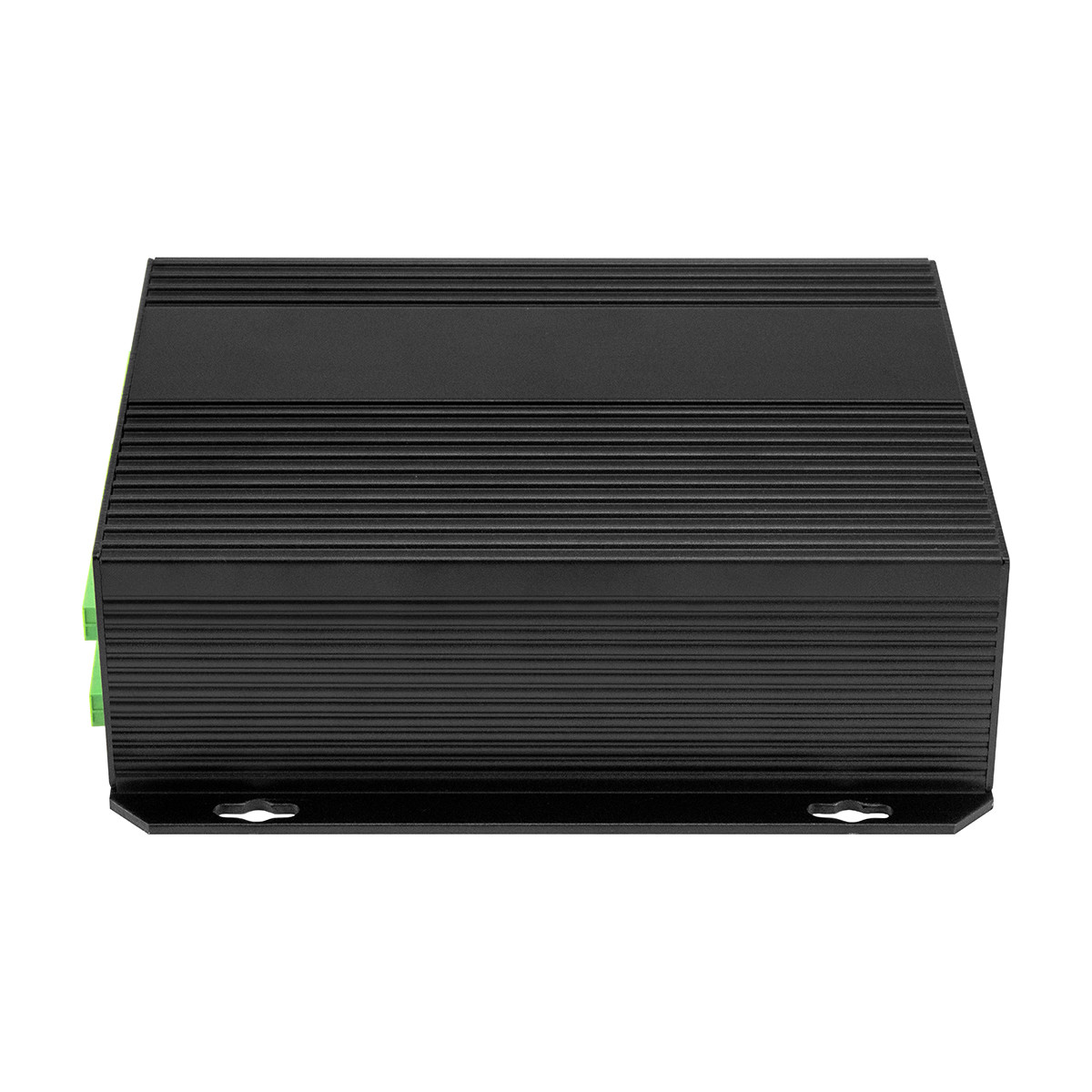

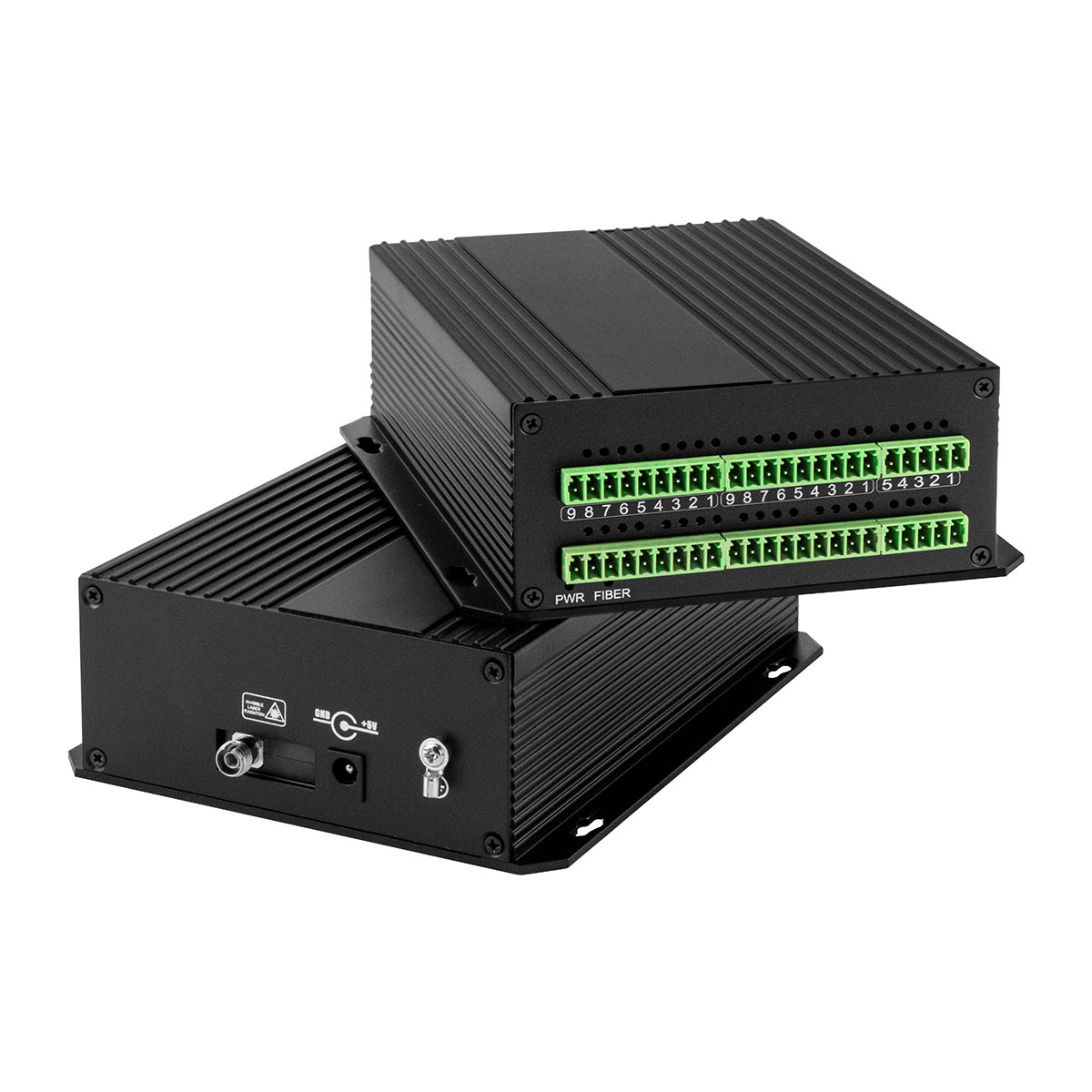

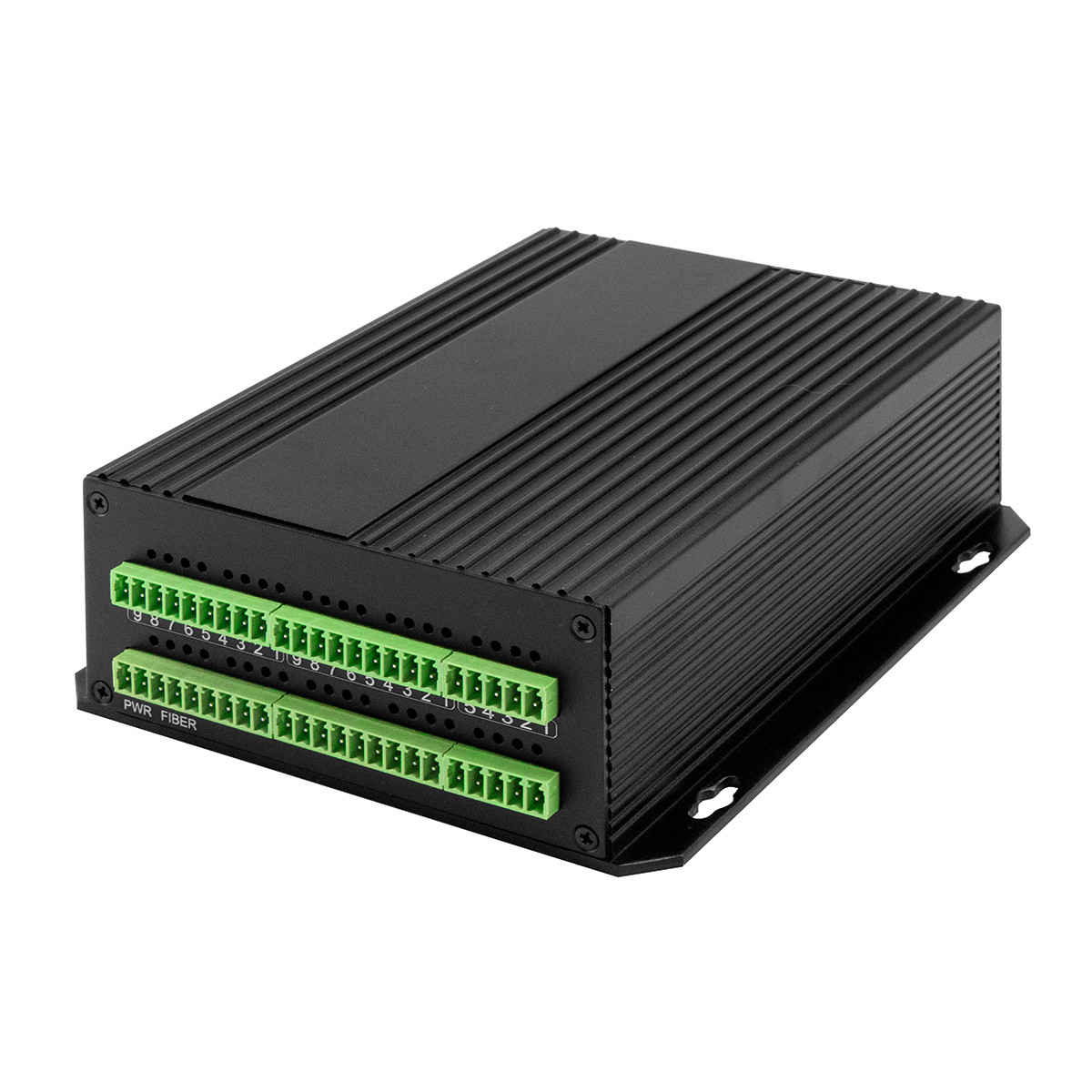

제품 이미지
