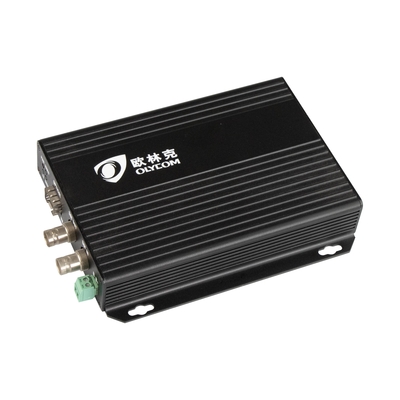

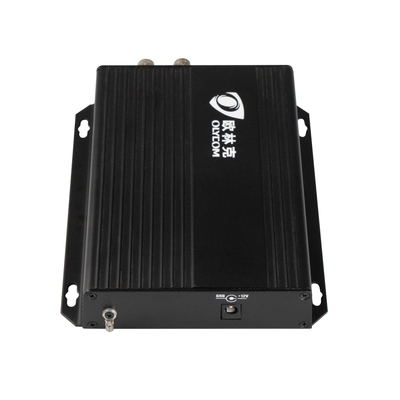

HD 3G SDI 비디오 RS485 데이터 광 변환기
설명
| 광학 | |
| 파장 | 1310nm/1550nm |
| 섬유 종류 및 거리 | 멀티모드 (50/125um) 5Km, (62.5/125um) 2Km 싱글모드 (9/125um) 20Km / 40Km |
| 전력 전달 | -5dBm ~ -10dBm |
| 감수성 을 받는 것 | -26dBm ~ -30dBm |
| 수익 손실 | > 14dB |
| 지터 | < 0.2UI |
| 인터페이스 | LC |
| 비디오 | |
| 신호 종류 | HD-SDI, SDI 및 3G-SDI 디지털 비디오 신호 |
| 이득 | 연합 |
| 결의 | 8 또는 10 비트, 자동 |
| 데이터 비율 | 270 Mbps, 1.485 Gbps, 2.970 Gbps |
| 운영 표준 | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT601ITU-R BT1120 |
| 자동 데이터 속도 잠금 | 네 |
| 비디오 입력 - 송신기 | |
| 번호/신호 유형 | 2개의 단일 링크 SDI, HD-SDI 또는 3G-SDI 디지털 컴포넌트 비디오 1개의 Tx, 1개의 로컬 프리뷰 |
| 인터페이스 | 여성 BNC 2명 |
| 임페던스 | 750 오함 |
| 데이터 비율 | 19 Mbps에서 2.97 Gbps |
| 명목 수준 | 0.8 Vp-p |
| 최소/최대수준 | 0.5V ~ 1.0Vp-p |
| 수익 손실 | ≥15 dB @ 5 MHz ~ 1.5 GHz, ≥10 dB @ 1.5 GHz ~ 3.0 GHz |
| 입력 케이블 평형 | 케이블 손실 최대 -30dB까지 자동 |
| 비디오 출력 - 수신기 | |
| 번호/신호 유형 | 2개의 단일 링크 SDI, HD-SDI 또는 3G-SDI 디지털 컴포넌트 비디오 1개의 Rx, 1개의 백업/공유 |
| 인터페이스 | 여성 BNC 2명 |
| 임페던스 | 750 오함 |
| 재클로킹 | 자동으로 270 Mbps, 1.485 Gbps, 2.97 Gbps, 또는 인식되지 않은 속도에서 우회 |
| 명목 수준 | 0.8 Vp-p |
| 최소/최대수준 | 0.5V ~ 1.0Vp-p |
| 수익 손실 | < 25 dB @ 100 MHz |
| 전기, 환경, 기계 | |
| 전압 | DC5V1A |
| 전력 소비 | 12W |
| 작동 온도 | -35°C+75°C |
| 저장 온도 | -40°C~85°C |
| 습도 | 5~95% 비 응고 |
| 차원 | 117mm L x 80mm W x 22mm |
| 무게 | 00.5kg |
| EMI/RFI | FCC 15부 A급, EU EMC 표시 |
| MTBF | >100000시간 |
주문 세부 사항
| 그것은 장치에 당신의 모델 이름을 작성하는 것이 좋습니다 | |
| OM615-1S3GWT/R-LC20 | 3G-SDI 광섬유 비디오 송신기 및 수신기, SDI/HD-SDI/3G-SDI 비디오 및 임베디드 신호, 3G 비디오 SFP, 단일 모드, LC 커넥터, 20km |
|
OM615-1S3GWT/R-LC40 |
3G-SDI 광섬유 비디오 송신기 및 수신기, SDI/HD-SDI/3G-SDI 비디오 및 임베디드 신호, 3G 비디오 SFP, 단일 모드, LC 커넥터, 40Km |
회사 프로파일
우리는 광섬유 연결 장치를 제조하고 판매합니다.
우리는 산업 네트워크, 광섬유, CCTV 감시 및 광섬유 변환 및 전송의 솔루션과 서비스를 제공합니다.
Din-rail 기가비트 산업 L2 L3 관리 스위치
광섬유 이더넷 미디어 변환기
AHD TVI CVI 아날로그 비디오 섬유 변환기
광섬유 모듈 수신기
CWDM/DWDM/OXC/DCI 시스템
지난 20년 동안, 올리콤은 우수성을 추구하고 최첨단 광섬유 장치와 솔루션을 개발해 왔으며, 중국과 해외에서 인기를 얻었습니다.
