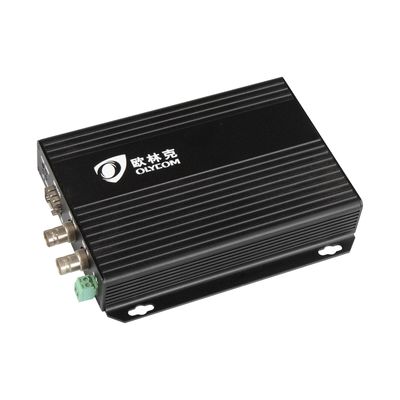

HD 3G SDI 비디오 RS485 데이터 광 컨버터
설명
| 광학 | |
| 파장 | 1310nm/1550nm |
| 광섬유 유형 및 거리 | 멀티모드 (50/125um) 5Km, (62.5/125um) 2Km 단일 모드 (9/125um) 20Km / 40Km |
| 전송 전력 | -5dBm ~ -10dBm |
| 수신 감도 | -26dBm ~ -30dBm |
| 반사 손실 | > 14dB |
| 지터 | < 0.2UI |
| 인터페이스 | LC |
| 비디오 | |
| 신호 유형 | HD-SDI, SDI 및 3G-SDI 디지털 비디오 신호 |
| 이득 | 단일 |
| 해상도 | 8 또는 10 비트, 자동 |
| 데이터 속도 | 270 Mbps, 1.485 Gbps, 2.970 Gbps |
| 작동 표준 | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 |
| 자동 데이터 속도 잠금 | 예 |
| 비디오 입력 - 송신기 | |
| 번호/신호 유형 | 2개의 단일 링크 SDI, HD-SDI 또는 3G-SDI 디지털 컴포넌트 비디오 (Tx용 1개, 로컬 미리보기용 1개) |
| 인터페이스 | 2개의 암 BNC |
| 임피던스 | 750옴 |
| 데이터 속도 | 19 Mbps ~ 2.97 Gbps |
| 공칭 레벨 | 0.8 Vp-p |
| 최소/최대 레벨 | 0.5 V ~ 1.0 Vp-p |
| 반사 손실 | 5 MHz ~ 1.5 GHz에서 ≥15 dB, 1.5 GHz ~ 3.0 GHz에서 ≥10 dB |
| 입력 케이블 이퀄라이제이션 | 최대 -30 dB 케이블 손실에 대한 자동 |
| 비디오 출력 - 수신기 | |
| 번호/신호 유형 | 2개의 단일 링크 SDI, HD-SDI 또는 3G-SDI 디지털 컴포넌트 비디오 (Rx용 1개, 백업/공유용 1개) |
| 인터페이스 | 2개의 암 BNC |
| 임피던스 | 750옴 |
| 리클로킹 | 270 Mbps, 1.485 Gbps, 2.97 Gbps에 대한 자동 또는 인식되지 않는 속도에 대한 바이패스 |
| 공칭 레벨 | 0.8 Vp-p |
| 최소/최대 레벨 | 0.5 V ~ 1.0 Vp-p |
| 반사 손실 | 100 MHz에서 <-25 dB |
| 전기. 환경. 기계 | |
| 전압 | DC5V1A |
| 소비 전력 | 12W |
| 작동 온도 | -35℃ ~ +75℃ |
| 보관 온도 | -40℃ ~ 85℃ |
| 습도 | 5 ~ 95% 비응축 |
| 치수 | 117 mm L x 80 mm W x 22 mm |
| 무게 | 0.5KG |
| EMI/RFI | FCC Part 15 Class A, EU EMC 표시 |
| MTBF | ≥100000 시간 |
주문 정보
| 장치에 모델 이름을 기재해도 좋습니다. | |
| OM615-1S3GWT/R-LC20 | 3G-SDI 광섬유 비디오 송신기 및 수신기, SDI/HD-SDI/3G-SDI 비디오 및 내장 신호용, 3G 비디오 SFP, 단일 모드, LC 커넥터, 20Km |
|
OM615-1S3GWT/R-LC40 |
3G-SDI 광섬유 비디오 송신기 및 수신기, SDI/HD-SDI/3G-SDI 비디오 및 내장 신호용, 3G 비디오 SFP, 단일 모드, LC 커넥터, 40Km |
회사 소개
당사는 광섬유 연결 장치를 제조 및 판매합니다.
당사는 산업 네트워킹, 광섬유, CCTV 감시 및 광섬유 변환 및 전송에 대한 솔루션 및 서비스를 제공합니다.
DIN 레일 기가비트 산업용 L2 L3 관리 스위치
광섬유 이더넷 미디어 컨버터
AHD TVI CVI 아날로그 비디오 광섬유 컨버터
광섬유 모듈 트랜시버
CWDM/DWDM/OXC/DCI 시스템
지난 20년 동안 Olycom은 더 나은 것을 추구하고 최첨단 광섬유 장치 및 솔루션을 개발해 왔으며 중국 및 해외에서 인기와 인정을 받았습니다.
자주 묻는 질문
1. 이 광섬유 컨버터는 어떤 비디오 신호 형식을 지원합니까?
OM615-1S3GWT/R은 표준 SDI (SMPTE 259M), HD-SDI (SMPTE 292M) 및 3G-SDI (SMPTE 424M)를 포함한 세 가지 주요 SDI 신호 형식과 ITU 디지털 비디오 표준을 자동으로 감지하고 지원합니다.
이는 다른 카메라 또는 소스 장비 간에 전환할 때 신호 유형을 수동으로 구성할 필요가 없음을 의미합니다. 컨버터는 들어오는 신호 형식을 자동으로 식별하고 전송을 조정하며 최대 2.97 Gbps 속도로 멀티 레이트 SDI를 지원합니다.
또한 전송 중에 내장 오디오 및 메타데이터를 유지하여 대부분의 표준 방송 또는 감시 설정에서 추가 오디오 임베더 또는 디임베더가 필요하지 않도록 합니다.
2. 이 컨버터는 비디오 신호를 얼마나 멀리 전송할 수 있으며 어떤 광섬유 유형이 필요합니까?
OM615-1S3GWT/R은 단일 가닥의 단일 모드 광섬유를 통해 최대 40km 거리까지 SDI 비디오 신호를 전송할 수 있어 장거리 방송 링크, 캠퍼스 전체 감시 네트워크 및 원격 생산 환경에 적합합니다.
전송은 3G 비디오 SFP 모듈을 통해 이루어지며, 이는 광섬유 인프라에 연결하기 위한 컴팩트하고 핫스왑 가능한 인터페이스를 제공합니다. 이 접근 방식은 다양한 거리 요구 사항 또는 파장 선호도를 수용하기 위해 다른 SFP 모듈을 사용할 수 있으므로 유연성도 제공합니다.
더 짧은 거리 또는 멀티모드 광섬유 환경의 경우 당사에 문의하시면 특정 설치에 적합한 SFP 변형을 추천해 드릴 수 있습니다.
3. 광섬유로 전송하는 동시에 로컬 신호를 모니터링할 수 있습니까?
예. OM615-1S3GWT/R은 원격 위치로 광섬유를 통해 전송하는 동시에 로컬 모니터에서 비디오 신호를 미리 볼 수 있는 이중 출력을 제공합니다.
이는 운영자가 주요 전송 피드를 중단하지 않고 소스 끝에서 신호 무결성을 확인해야 하는 방송 및 스테이징 환경에서 특히 유용합니다. 이는 많은 일반적인 워크플로우 설정에서 추가 신호 분배기 또는 분배 증폭기의 필요성을 제거합니다.
전면 패널의 실시간 상태 LED 표시등을 통해 기술자는 추가 테스트 장비 없이 링크 상태 및 신호 존재 여부를 즉시 확인할 수 있습니다.
4. 이 컨버터는 어떤 산업 및 응용 분야를 위해 설계되었습니까?
OM615-1S3GWT/R은 장거리에서 신호 안정성과 이미지 품질이 중요한 요구 사항인 전문 등급 배포를 위해 설계되었습니다.
압축되지 않은 저지연 비디오 전송이 필수적인 정부 시설 및 의료 기관을 포함한 까다로운 환경의 방송 제작, 디지털 사이니지, 라이브 이벤트 스테이징 및 HD CCTV 설치에 이상적입니다.
이 컨버터는 비디오 신호와 함께 RS485 데이터 전송도 지원하므로 감시 및 방송 응용 분야에서 일반적으로 사용되는 PTZ 카메라 제어 시스템과 호환됩니다. 또한 핫스왑 가능한 설계를 통해 24/7 운영 환경에서 중단을 최소화하면서 시스템 전원을 끄지 않고 유지 보수 또는 SFP 교체를 수행할 수 있습니다.
