16 포트 아날로그 비디오 광섬유 변환기
소개
주요 특징
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 출력 전력 | -8~3dBm |
| 광섬유 |
단일 모드 (9/125um) 20km 멀티모드 (50/125um) 1km, (62.5/125um) 500m |
| 감수성 | -30dBm |
| 인터페이스 | FC 표준, ST/SC 선택 |
| 비디오 | |
| 채널량 | 16ch, 카메라에서 제어 센터로 |
| 호환성 있는 시스템 | NTSC/PAL/SECAM |
| 저항력/전압 | BNC 75Ω (불균형) / 2.0Vp-p |
| 이득의 차이 | < ± 1% |
| 분차 단계 | < ± 1 |
| S/N 비율 | >60dB (중량) (8비트) |
| 인터페이스 | BNC |
| 전기, 환경, 기계 | |
| 작동 전압 | AC220V |
| 작동 온도 | -20°C+70°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 0~95%비연결성 |
| 차원 | 485 ((L) * 237 ((W) * 45 ((H) mm, 19 ′′1U |
| 무게 | 2.24kg/주 (순량), 5.58kg/쌍 (총량) |
주문 세부 사항
| OM610U-16V↑WT/R-FC20 | 16ch 비디오 Tx, 단일 모드, 단일 섬유, 20km, FC 커넥터 |
| OM610U-16V↑MT/R-FC05 | 16ch 비디오 Tx, 멀티 모드, 단일 섬유, 1km, FC 커넥터 |
| 항목 번호 코드 | |
| OM600 |
OM600-비디오 광 송신기 / 수신기, 610-데스크탑 독립, 620 카드 스타일 613 미니시리즈, 615 HD 시리즈 |
| V | 비디오 |
| A | 오디오 |
| D | 데이터 |
| K | 경보 (I/O, 연결 종료) |
| P | 전화 |
| E | 이더넷 |
| M,W | M 다중 모드, W 단위 모드 |
| S,U | S-1310nm, U-1550nm |
| T,R | T - 송신기, R - 수신기 |
| FC,ST,SC,LC | 섬유 연결 장치 유형 |
| ↑,↓, ↑↓ | ↑- 앞 (TX에서 RX로),↓ - 뒤 (RX에서 TX로),↑↓- 양방향 |
| 1,2,3... | 필요한 채널의 신호 양보다 앞의 숫자 |
| 0520, 40... | 섬유 연결 장치 작업 거리의 옆에 있는 숫자 |
적용

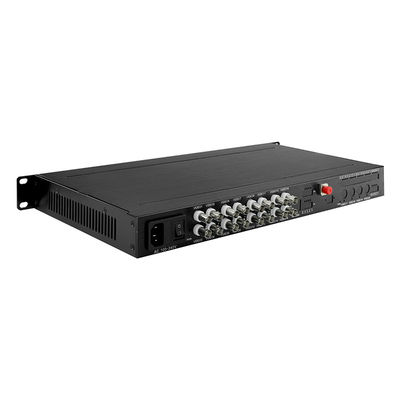

제품 이미지
