8ch AHD/HD CVI TVI 비디오 RS422 데이터 광섬유 변환기
올리콤 OM615-8V↑1D↓WT/R AHD/TVI/CVI 광적 비디오 송신기 및 수신기 지원
주요 특징
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 출력 전력 | -8~3dBm |
| 광섬유 | 단일 모드:20km/40km, 멀티 모드:550m |
| 감수성 | -30dBm |
| 인터페이스 | FC 표준, ST/SC 선택 |
| 비디오 | |
| 채널량 | 8ch, 카메라에서 제어 센터로 |
| 비디오 입력/출력 폭 | 전형적인 1Vpp (피크에서 피크까지), 피크 1.2Vpp |
| 비디오 입력 장애 | BNC 75Ω (불균형) |
| 디지털 샘플링 | 64 MHz |
| 디지털 대역폭 | 512 MHz |
| 이득차단계 | 10%~90% APL DG <1% (보통) |
| 비디오 비트 너비 | 8비트 |
| S/N 비율 | > 70dB |
| 인터페이스 | BNC |
| RS485 데이터 | |
| 채널량 | 1ch, 제어실에서 카메라로 |
| 데이터 비율 | 115Kbps |
| 전기, 환경, 기계 | |
| 작동 전압 | DC 5V1A |
| 작동 온도 | -20°C+70°C |
| 저장 온도 | -45°C+85°C |
| 무게 | 0.66kg/체 (순량), 1.00kg/체 (총량) |
| 차원 단독 | 179mm × 130.5mm × 50mm |
주문 세부 사항
| OM615-8V↑1D↓WT/R-FC20 | 8ch 비디오 Tx, 1ch RS485 데이터 Rx, 싱글 모드, 싱글 파이버, 20Km, FC 커넥터 |
| OM615-8V↑1D↓MT/R-FC5 | 8ch 비디오 Tx, 1ch RS485 데이터 Rx, 멀티 모드, 단일 섬유, 0.5Km, FC 커넥터 |
| M,W | M 다중 모드, W 단위 모드 |
| S,U | S-1310nm, U-1550nm |
| T,R | T - 송신기, R - 수신기 |
| FC,ST,SC,LC | 섬유 연결 장치 유형 |
| ↑,↓, ↑↓ | ↑- 앞 (TX에서 RX로), ↓ - 뒤 (RX에서 TX로), ↑↓- 양방향 |
| 1,2,3... | 필요한 채널의 신호 양보다 앞의 숫자 |
| 0520, 40... | 섬유 연결 장치 작업 거리의 옆에 있는 숫자 |
아래는 참조를 위해 몇 가지 항목입니다. 더 많은 구성 / 사용자 정의 / OEM / ODM를 위해 저희에게 연락하십시오.

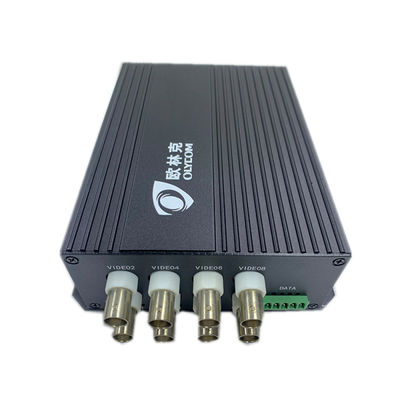

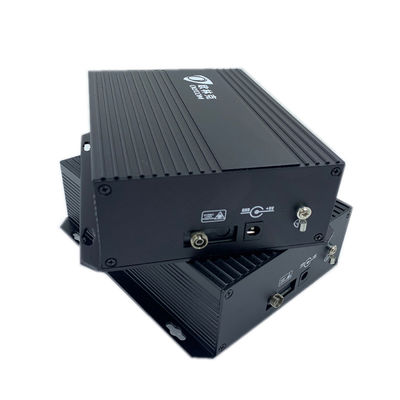

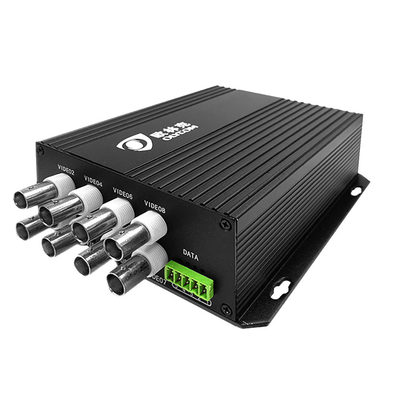

제품 사진
