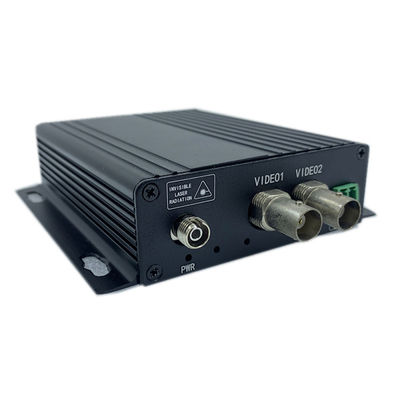

AHD CVI TVI 비디오 RS485 데이터 광섬유 미디어 컨버터
소개
Olycom 비디오 디지털 광 컨버터는 다음과 같은 기능을 제공합니다.
모델명: OM615-2V↑1D↓WT/R
기능: 장거리 전송을 위한 2채널 AHD/HDTVI/HDCVI 비디오 신호 및 1채널 RS485 데이터를 광섬유로 전송
비디오: 720P, 960P, 1080P 적응형, 최대 2MP
옵션: 접점 폐쇄, 오디오, 전화 및 이더넷 신호
주요 특징
- 지연 및 압축 없음
- 낮은 광 링크 손실 – 최대 30dB
- 높은 신뢰성
- WDM을 이용한 1개의 광섬유로 양방향 전송
-
소형 견고한 금속 케이스
-
독립형 및 3U 랙 구성 가능
기술 매개변수
| 비디오 |
| 채널 수 |
2채널, 카메라에서 제어 센터까지 |
| 비디오 입력/출력 진폭 |
일반 1Vpp (피크-투-피크), 피크 1.2Vpp |
| 비디오 입력 임피던스 |
BNC 75Ω (비대칭) |
| 디지털 샘플링 |
64MHZ |
| 디지털 대역폭 |
512MHZ |
| 차동 이득 위상 |
10%-90% APL DG<1% (일반) |
| 비디오 비트 폭 |
8 비트 |
| S/N 비율 |
>70dB |
| 인터페이스 |
BNC |
| RS485 데이터 |
| 채널 수 |
1채널, 제어실에서 카메라까지 |
| 데이터 속도 |
115Kbps
|
| 광학 |
| 파장 |
1310nm/1550nm |
| 출력 전력 |
-8~3dBm |
| 광섬유 |
단일 모드: 20Km/40Km, 다중 모드: 550m |
| 수신 감도 |
-30dBm |
| 인터페이스 |
FC 표준, ST/SC 옵션 |
| 전기. 환경. 기계 |
| 작동 전압 |
DC 5V1A |
| 작동 온도 |
-20℃～+70℃ |
| 보관 온도 |
-45℃～+85℃ |
| 무게 |
0.40kg/개 (순 중량), 1.26 kg/쌍 (총 중량) |
| 치수-독립형 |
179mm × 128.5mm × 28.5mm |
응용 분야
- 고속도로 보안 보호 및 요금소 시스템
- 도시 교통 모니터링 시스템
- 건물 및 캠퍼스 모니터링 시스템
- 체육관 (실시간 비디오 및 오디오 전송)
주문 정보
| OM615-2V↑1D↓WT/R-FC20 |
2채널 비디오 송신, 1채널 RS485 데이터 수신, 단일 모드, 단일 광섬유, 20Km, FC 커넥터 |
| OM615-2V↑1D↓MT/R-FC5 |
2채널 비디오 송신, 1채널 RS485 데이터 수신, 다중 모드, 단일 광섬유, 0.5Km, FC 커넥터 |
위에 나열된 항목은 가장 자주 주문되는 품목입니다. 다른 구성에 대해서는 당사에 문의하십시오.
자주 묻는 질문
1 Q: 리드 타임은 어떻게 되나요?
A: 일반적으로 생산에 2~4 영업일이 소요된 후 상품을 발송합니다.
2 Q: 상품은 어떻게 보내주시나요?
A: DHL, UPS 또는 FEDEX로 상품을 보내드립니다. 추적 번호로 배송 세부 정보를 확인하십시오.
3 Q: MOQ에 대해 알려주세요.
A: USD 또는 EUR 조건에 따라 MOQ는 1개/쌍입니다.
4 Q: 가격에 대해 알려주세요.
A: 당사 제품에는 고품질 부품이 사용됩니다. 대량 및 반복 주문 시 저렴한 가격.
5. Q: 결제 조건은 어떻게 되나요?
A: 대부분의 경우 T/T 송금으로 처리되며, 배송 전에 전액을 수령해야 합니다.
샘플 주문의 경우, 처리 시간을 단축하기 위해 PayPal 결제를 받습니다.
때로는 Alipay 또는 WeChat 결제도 가능하며, 이는 경우에 따라 다릅니다.
6. 이 컨버터는 몇 개의 비디오 채널을 지원하며, 어떤 HD 아날로그 형식과 호환됩니까?
OM615-2V↑1D↓WT/R은 WDM(파장 분할 다중화) 기술을 사용하여 단일 광섬유 스트랜드를 통해 카메라에서 제어 센터로 동시에 2개의 비디오 채널을 전송합니다.
720P, 960P 및 1080P의 해상도에서 최대 2MP까지 AHD, HDTVI 및 HDCVI 비디오 형식에 완벽하게 적응합니다. 즉, 다른 제조업체의 카메라를 연결할 때 수동 형식 선택이 필요하지 않습니다. 컨버터는 들어오는 신호 형식을 자동으로 인식하고 압축 또는 지연 없이 전송하여 광섬유 링크 전체에서 전체 이미지 품질을 유지합니다.
이는 여러 HD 아날로그 형식이 동일한 감시 인프라에 배포된 혼합 카메라 환경에 이상적인 솔루션입니다.
7. 이 컨버터를 통해 PTZ 카메라를 제어할 수 있습니까? RS485 데이터 채널은 어떻게 작동합니까?
예. OM615-1S3GWT/R에는 비디오 신호와 반대 방향으로 실행되는 1채널 RS485 데이터 전송이 포함되어 있으며, 제어실에서 카메라 끝까지 전송됩니다.
이 양방향 설계를 통해 PTZ 카메라 제어 명령을 비디오 신호를 전달하는 동일한 단일 광섬유 스트랜드를 통해 전송할 수 있으므로 제어 센터와 카메라 위치 사이에 별도의 데이터 케이블이 필요하지 않습니다. RS485 채널은 최대 115Kbps의 데이터 속도를 지원하며, 이는 Pelco-D, Pelco-P 및 대부분의 제조업체별 프로토콜을 포함한 모든 표준 PTZ 제어 프로토콜에 충분합니다.
비디오 및 RS485 데이터는 WDM을 통해 1310nm 및 1550nm 파장을 사용하여 하나의 광섬유에서 동시에 전송되므로 설치가 훨씬 간단하고 비용 효율적입니다.
8. 최대 전송 거리는 얼마이며, 단일 모드 및 다중 모드 광섬유를 모두 지원합니까?
이 컨버터는 다양한 프로젝트 규모와 기존 광섬유 인프라에 맞게 유연한 광섬유 구성을 지원합니다. 단일 모드 광섬유 배포의 경우, 주문된 모델 변형에 따라 최대 20km 또는 40km의 전송 거리를 지원합니다. 다중 모드 광섬유 환경의 경우 최대 550미터의 거리를 지원합니다.
광 링크는 최대 30dB의 손실 예산을 지원하여 커넥터, 스플라이스 및 케이블 실행으로 인한 실제 광섬유 손실을 수용할 수 있는 충분한 여유를 제공합니다. 표준 인터페이스는 FC이며, 요청 시 SC 및 ST 커넥터 옵션도 사용할 수 있습니다.
주문 시 필요한 거리와 광섬유 유형을 명시해 주시면 올바른 모델 변형을 확인할 수 있습니다. 단일 모드 및 다중 모드 버전은 별도로 주문됩니다.
9. 이 비디오 광 컨버터의 일반적인 응용 분야는 무엇입니까?
OM615-2V↑1D↓WT/R은 신호 저하 없이 장거리에서 HD 아날로그 비디오를 안정적으로 전송해야 하는 전문 감시 및 모니터링 프로젝트를 위해 특별히 설계되었습니다.
일반적인 배포 환경에는 고속도로 보안 및 요금소 시스템, 도시 교통 모니터링 네트워크, 건물 및 캠퍼스 감시 설치, 체육관 및 대규모 경기장의 실시간 비디오 전송이 포함됩니다. 또한 지속적인 24/7 운영 및 신호 무결성이 중요한 요구 사항인 정부, 교통 당국 및 공공 안전 프로젝트에도 적합합니다.
컨버터는 독립형 및 3U 랙 마운트 구성으로 제공되어 소규모 단일 사이트 설치와 여러 광섬유 링크를 수용하는 대규모 중앙 집중식 모니터링 센터 모두에 적응할 수 있습니다.
