광섬유 미디어 컨버터 섀시
제품 소개
기능
기술 매개변수
| 슬롯 | 16 슬롯 |
|
호환성 (카드) |
OM220 시리즈 메가비트/고속 이더넷 미디어 컨버터 카드 |
| OM320 시리즈 기가비트 이더넷 미디어 컨버터 카드 | |
| OM520 시리즈 WDM 미디어 컨버터 카드 | |
| OMX30 시리즈 SFP 미디어 컨버터 카드 | |
| 혼합 설치 지원 | |
|
10/100BASET /10/100/1000BASE-T(카드) |
STP 또는 UTP 카테고리 5/5e/6 케이블 (최대 100m) |
|
100BASE-FX /1000 BASE-FX (카드) |
50/125um, 62.5/125um 멀티모드 광섬유 케이블 (550m) 9-125um 단일 모드 광섬유 케이블 (20/40/60/80/100km) |
|
변환 모드 지연 시간 (카드) |
스토어-앤드-포워드 ＜10us 스트레이트 스루 ＜0.9us |
| 흐름 제어 (카드) | 전이중 흐름 제어, 반이중 백압 |
| MTBF (둘 다) | 50,000 시간 |
| RJ-45 포트 | 자동 MDI/MDIX (카드) |
| 광섬유 커넥터 | SC 표준, SF/TC 옵션 (카드) |
| 파장 | 1310nm/1550nm (카드) |
| 치수 |
OM1916 랙 1개 슬롯 (카드) 485mm(L)×320mm(W)×90mm(H) (랙) |
| 무게 | G.W: 0.112kg (카드), G.W: 6.400kg (랙) |
| 소비 전력 | <2.5W (카드 및 랙) |
| BER | <1> |
| 작동 온도 | -10℃～+75℃ (랙) |
| 보관 온도 | -45℃～+85℃ |
| 습도 | 5%~90% 비응축 (둘 다) |
| MAC 주소 테이블 | 1K (카드) |
| 버퍼 크기 | 1M (카드) |
| 품목 번호 코드 | ||
| OM1916 | 19 | 16 |
| 19” 2U | 16 슬롯 | |
| 220V | 듀얼 내부 220V 전원 공급 장치 | |
| 48V | 듀얼 내부 48V 전원 공급 장치 | |
| 220V/48V | 내부 1 x 220V 전원 공급 장치 + 1 x 48V 전원 공급 장치 | |
| FE | 10/100Mbps 자동 감지 | |
| GE | 10/100/1000Mbps 자동 감지 | |
| OM220 | 메가비트/고속 이더넷 미디어 컨버터 카드 | |
| OM320 | 기가비트 이더넷 미디어 컨버터 카드 | |
| OM520 | WDM 미디어 컨버터 카드 | |
| OMX30 | SFP 미디어 컨버터 카드 | |
| M,S | M-멀티모드, S-단일 모드 | |
| S,U | WDM 시리즈, S-1310nm, U-1550nm | |
| FC,ST,SC,LC | 광섬유 커넥터 유형 | |
| 2, 20, 40… | 광섬유 모드 옆 숫자-작동 거리 | |
OLYCOM 소개
자주 묻는 질문
1. 이 섀시는 몇 개의 미디어 컨버터 모듈을 수용할 수 있으며 어떤 유형이 호환됩니까?
OM1916 섀시는 컴팩트한 19인치 2U 랙 마운트 폼 팩터에 16개의 슬롯을 제공하여 장비 캐비닛 내에서 최대 16개의 미디어 컨버터 모듈을 단일 장치에 수용하고 관리할 수 있습니다.
동일한 섀시 내에서 100Mbps 및 1000Mbps 모듈을 동시에 혼합 설치할 수 있으며, OM220 시리즈 고속 이더넷 카드, OM320 시리즈 기가비트 이더넷 카드, OM520 시리즈 WDM 카드 및 OMX30 시리즈 SFP 미디어 컨버터 카드를 포함합니다. 이 유연성을 통해 각 모듈 유형에 대해 별도의 섀시가 필요 없이 다양한 속도와 광섬유 유형의 컨버터를 하나의 중앙 집중식 관리 위치로 통합할 수 있습니다.
플러그 앤 플레이 카드 디자인은 도구 없이 모듈을 빠르고 쉽게 삽입하거나 제거할 수 있음을 의미하며, 설치 시간을 최소화하고 향후 확장 또는 교체를 단순화합니다.

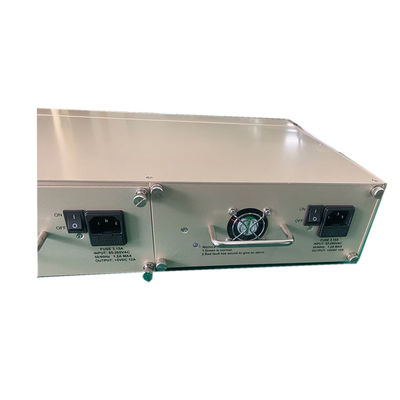

2. OM1916 섀시는 어떤 전원 공급 장치 옵션을 지원하며 이중화가 있습니까?
OM1916은 듀얼 전원 공급 장치 입력을 갖추고 있으며 AC 220V 및 DC 48V 전원 소스를 모두 지원합니다. 이 듀얼 입력 설계는 전원 이중화를 제공하므로 하나의 전원 소스가 실패하거나 중단되면 섀시는 설치된 컨버터 모듈에 영향을 주지 않고 보조 공급 장치에서 자동으로 계속 작동합니다.
DC 48V 호환성은 이 섀시를 48V DC 전원 분배가 표준 인프라인 통신실 및 캐리어 등급 시설에 직접 배포할 수 있도록 하여 추가적인 AC-DC 변환 장비의 필요성을 없앱니다.
MTBF 50,000 시간과 카드 및 랙을 합한 총 소비 전력 2.5W 미만으로 OM1916은 미션 크리티컬 네트워크 환경에서 안정적인 24/7 연속 작동을 위해 설계되었습니다.
3. 이 섀시는 연결된 모듈 및 CPE 전원 상태의 원격 모니터링을 지원합니까?
예. OM1916은 원격 CPE 전원 장애 감지를 지원하여 네트워크 관리자가 각 원격 사이트를 물리적으로 검사할 필요 없이 중앙 위치에서 연결된 고객 구내 장비의 전원 상태를 모니터링할 수 있습니다.
이 기능은 미디어 컨버터가 지점 사무실, 원격 건물 또는 거리 수준 캐비닛과 같이 지리적으로 분산된 위치에 배포되는 서비스 제공업체 및 엔터프라이즈 WAN 환경에서 특히 유용합니다. 원격 전원 장애의 조기 감지는 운영 팀이 최종 사용자에게 영향을 미치기 전에 선제적으로 대응할 수 있도록 합니다.
섀시는 호환되는 SFP 광 트랜시버에 대한 D/D (Dying Gasp) 기능도 지원하여 전체 광섬유 네트워크 인프라의 상태에 대한 가시성을 더욱 향상시키는 추가적인 링크 장애 알림 계층을 제공합니다.
4. 호환되는 모듈 카드를 통해 지원되는 광섬유 유형 및 전송 거리는 얼마입니까?
OM1916 섀시는 호환되는 모듈 카드를 통해 포괄적인 범위의 광섬유 유형 및 거리를 지원하여 거의 모든 기존 광섬유 플랜트 인프라에 적용할 수 있습니다.
멀티모드 광섬유의 경우, 건물 내 및 캠퍼스 백본 연결에 적합한 최대 550미터 거리에서 50/125μm 및 62.5/125μm 케이블을 지원합니다. 단일 모드 광섬유의 경우, 선택한 모듈 카드에 따라 20km, 40km, 60km, 80km 및 최대 100km 거리에서 9/125μm 케이블을 지원하며, 메트로 네트워크 링크부터 대규모 지리적 영역에 걸친 장거리 연결까지 모든 것을 포함합니다.
카드 범위에서 1310nm 및 1550nm 파장 모두 지원되며, SC가 표준 광섬유 커넥터이고 ST 및 FC가 옵션 대안으로 제공됩니다. 섀시는 OM520 시리즈를 통해 WDM 모듈 카드도 지원하여 필요한 경우 광섬유 용량을 늘리기 위한 파장 분할 다중화를 가능하게 합니다.
