기가비트 단일 코어 WDM 유선 미디어 변환기
WDM 미디어 변환기의 주요 특징
광섬유 변환기의 기술적 매개 변수
| 표준 |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (빠른 이더넷), IEE802.3z 1000BASE-SX/LX ((기가비트 이더넷) IEEE802.3x (흐름 제어) IEEE802.1q, IEEE802.1p QoS, IEEE802.1d 스펜닝 트리 |
| 10/100/1000BASE-T | STP 또는 UTP 카테고리 5/5e/6 케이블 (최장 100m) |
| 1000BASE-FX | 9/125um 단일 모드 섬유 케이블 (20/40/60/80/100/120km) |
|
변환 모드 지연 시간 |
저장 및 전송 <10us, 직선 <0.9us |
| 흐름 조절 | 완전 듀플렉스 흐름 제어, 반 듀플렉스 역압 |
| RJ-45 포트 | 자동 MDI/MDIX |
| 섬유 연결 장치 | SC 표준, ST/FC 선택 |
| 파장 | 1310/1550nm |
| 크기 | 70mm ((W) x 93mm ((D) x 25mm ((H) |
| 무게 | 순중량: 0.16kg, 총중량: 0.42kg |
| 입력 전압 | DC 5V1A 외부 전원 어댑터 |
| 전력 소비 | <2.5W |
| MTBF | 501000시간 |
| BER | < 1/1000000000 |
| MAC 주소 테이블 | 1K |
| 버퍼 크기 | 128K |
| 작동 온도 | 0°C~50°C |
| 저장 온도 | -40°C~70°C |
| 저장 습도 | 5%~90% 가량 |
관리되지 않은 미디어 변환기의 적용
상용 미디어 변환기의 주문 세부 사항
| TA511/2-GE/SC-20 | 10/100/1000M, 독립, 단일 섬유, 단일 모드, SC, 20km, 외부 전원 공급 |
| TA511/2-GE/SC-40 | 10/100/1000M, 독립, 단일 섬유, 단일 모드, SC, 40km, 외부 pwe또는 공급 |
| TA511/2-GE/SC-60 | 10/100/1000M, 독립, 단일 섬유, 단일 모드, SC, 60km, 외부 전원 공급 |
| TA511/2-GE/SC-80 | 10/100/1000M, 독립, 단일 섬유, 단일 모드, SC, 80km, 외부 전원 공급 |
| TA511/2-GE/SC-100 | 10/100/1000M, 독립, 단일 섬유, 단일 모드, SC, 100km, 외부 전원 공급 |
| TA511/2-GE/SC-120 | 10/100/1000M, 독립, 단일 섬유, 단일 모드, SC, 120km, 외부 전원 공급 |
문제 해결
1Q: 심각한 네트워크 패킷 손실?
A: (1) 듀플렉스 모드의 불일치 MC 및 스위치, 라우터와 같은 다른 연결 장비
(2) 어떤 문제가 있는지 확인하세요 RJ45 케이블과 RJ45 플러그
(3) 올바른 패치 로드를 사용하고 있는지 확인하십시오. 그리고 올바른 연결을
(4) 섬유 연결 손실이 수신 감수성
2Q: MC가 연결된 후 통신이 안 되나요?
A: (1) 섬유 연결은 반대, 교환 모든 TX 및 RX 섬유
(2) RJ45 포트가 다른 포트와 제대로 연결되어 있지 않습니다. 장비 (대변선과
직선)
광섬유 포트 또한 불일치 문제를 가질 수 있습니다, 예를 들어, 미디어 변환기가 LFP 기능이 있는 경우
당신은 APC 코어와 섬유 패치 케이블을 연결할 때 매체 변환기 트랜시버가 PC와 함께 코어, 미디어 변환기는 통신하지 않을 것입니다
하지만 미디어 변환기가 LFP 기능이 없으면, 아무런 효과도 없을 겁니다.
3질문: 어떤 종류의 테스트 방법이 적용될 수 있을까요? 미디어 컨버터 문제가 있나요?
(1) 지역 현장 테스트
2개의 MC를 2개의 PC와 연결해서 핑 테스트를 해보세요.
만약 핑이 문제가 아니라면, 즉 미디어 변환기
문제가 없습니다; 그것은 핑 문제이고 만들 수 있다면 확실히 미디어 변환기가 문제가 있습니다.
(2) 원격 사이트 테스트
두 PC와 두 미디어 변환기를 연결하고 핑 테스트. 핑이 괜찮지 않으면, 당신은 확인해야합니다 광섬유 연결이 정상이고 전송이 그리고 PC의 수신 전력은 적절한 범위 안에 있습니다.
핑 테스트에 문제가 없다면, 유선 연결은 괜찮아요, 당신은 몇 가지 문제가 있다고 판단 할 수 있습니다 스위치로

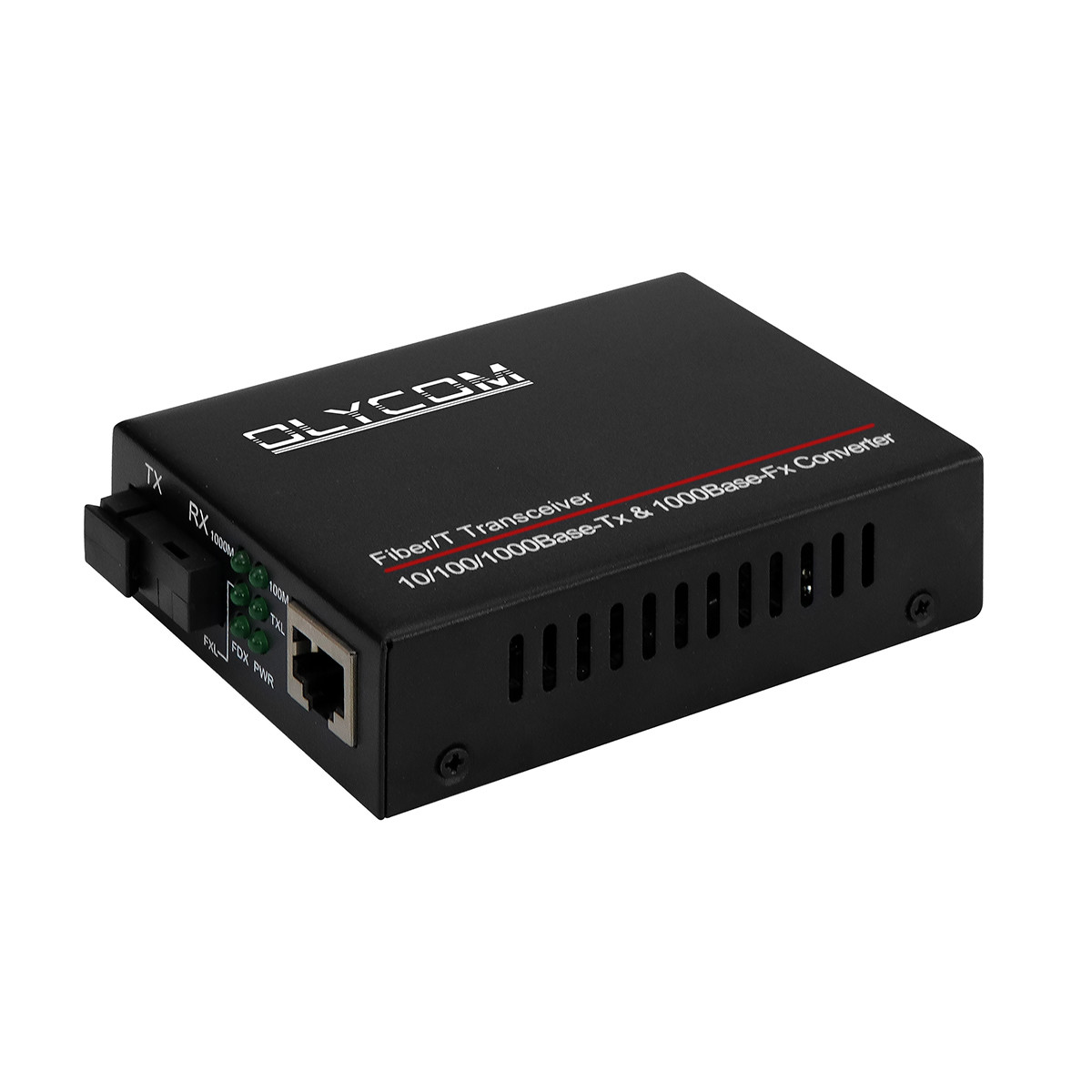

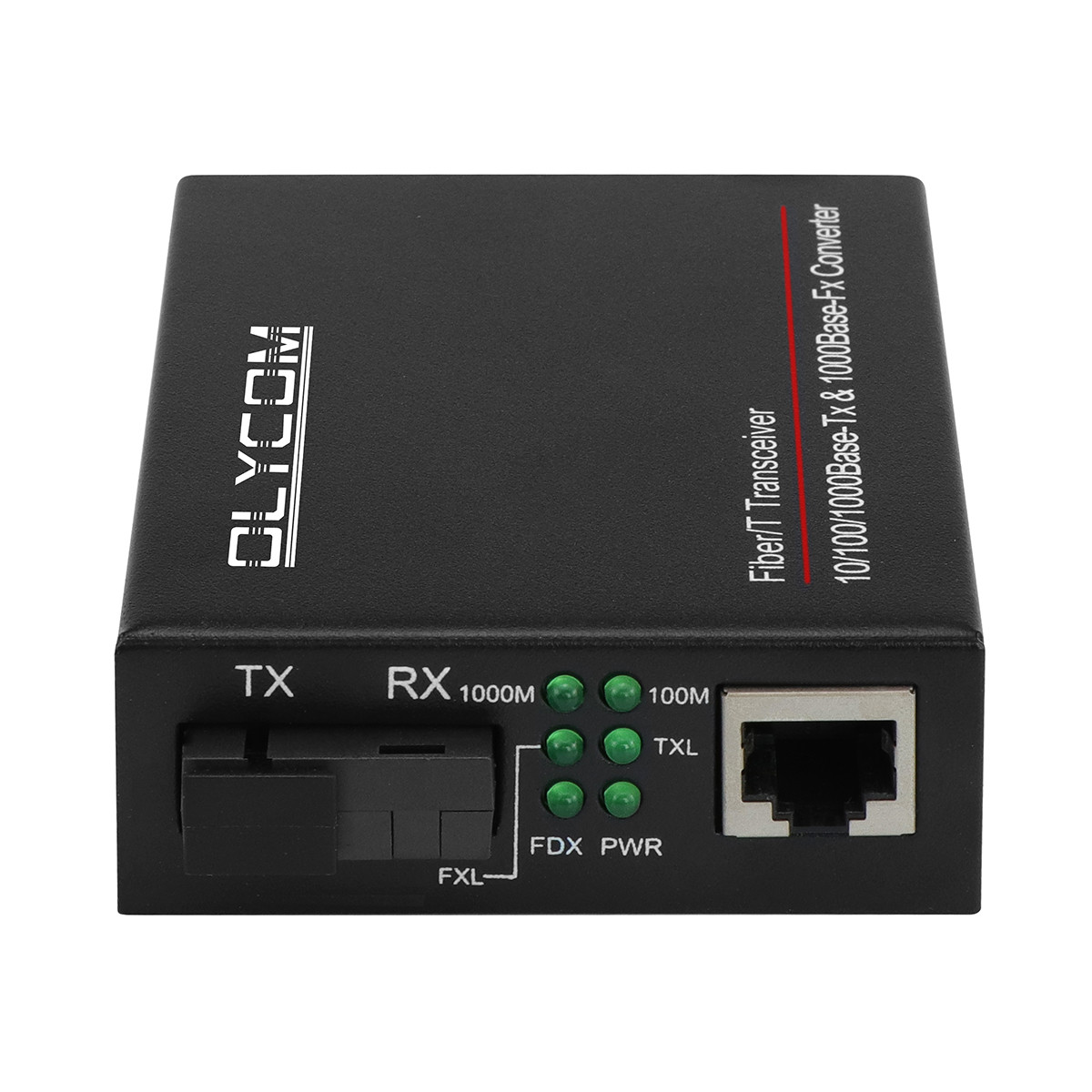

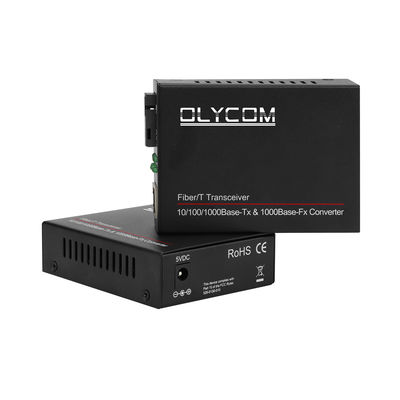

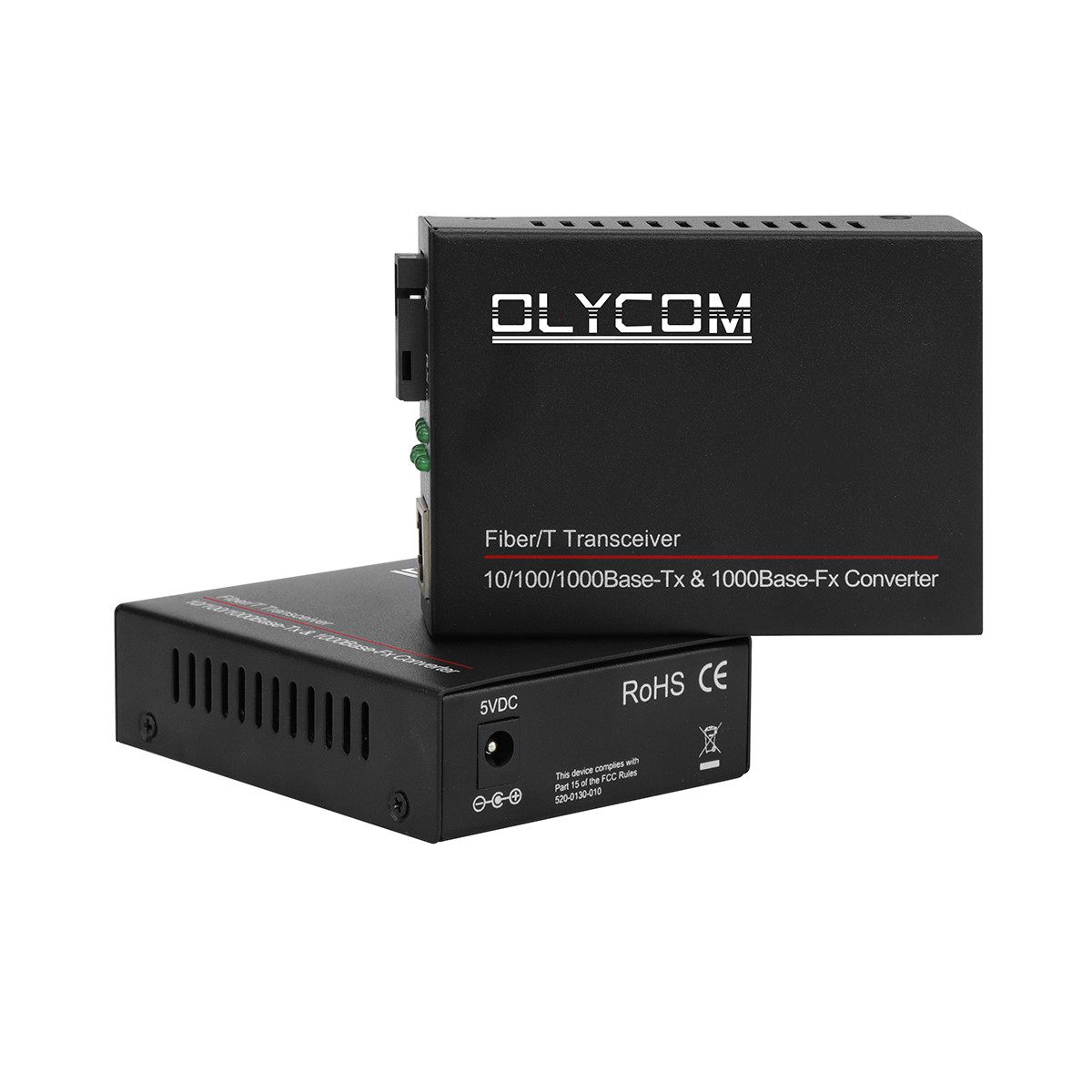

제품 사진
