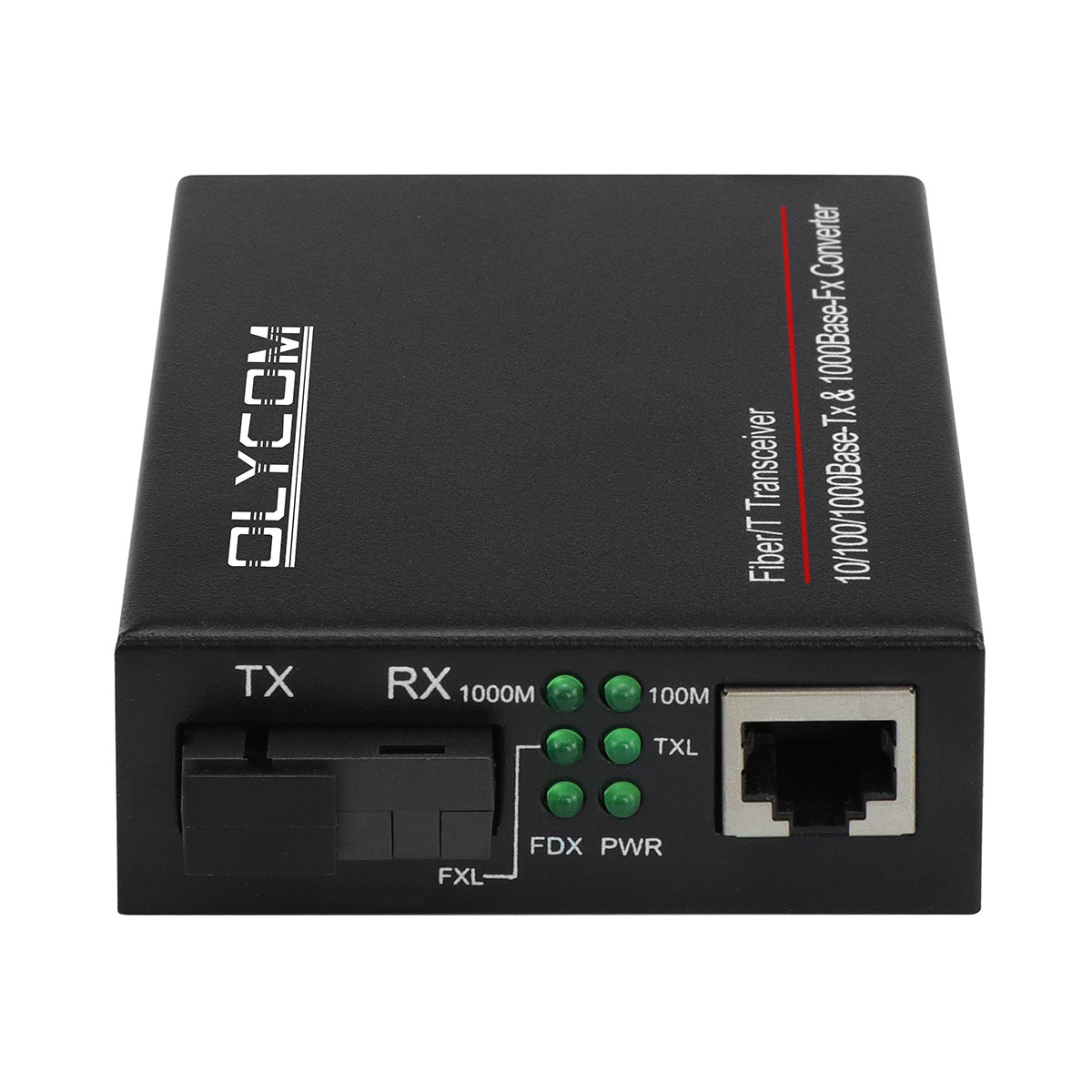

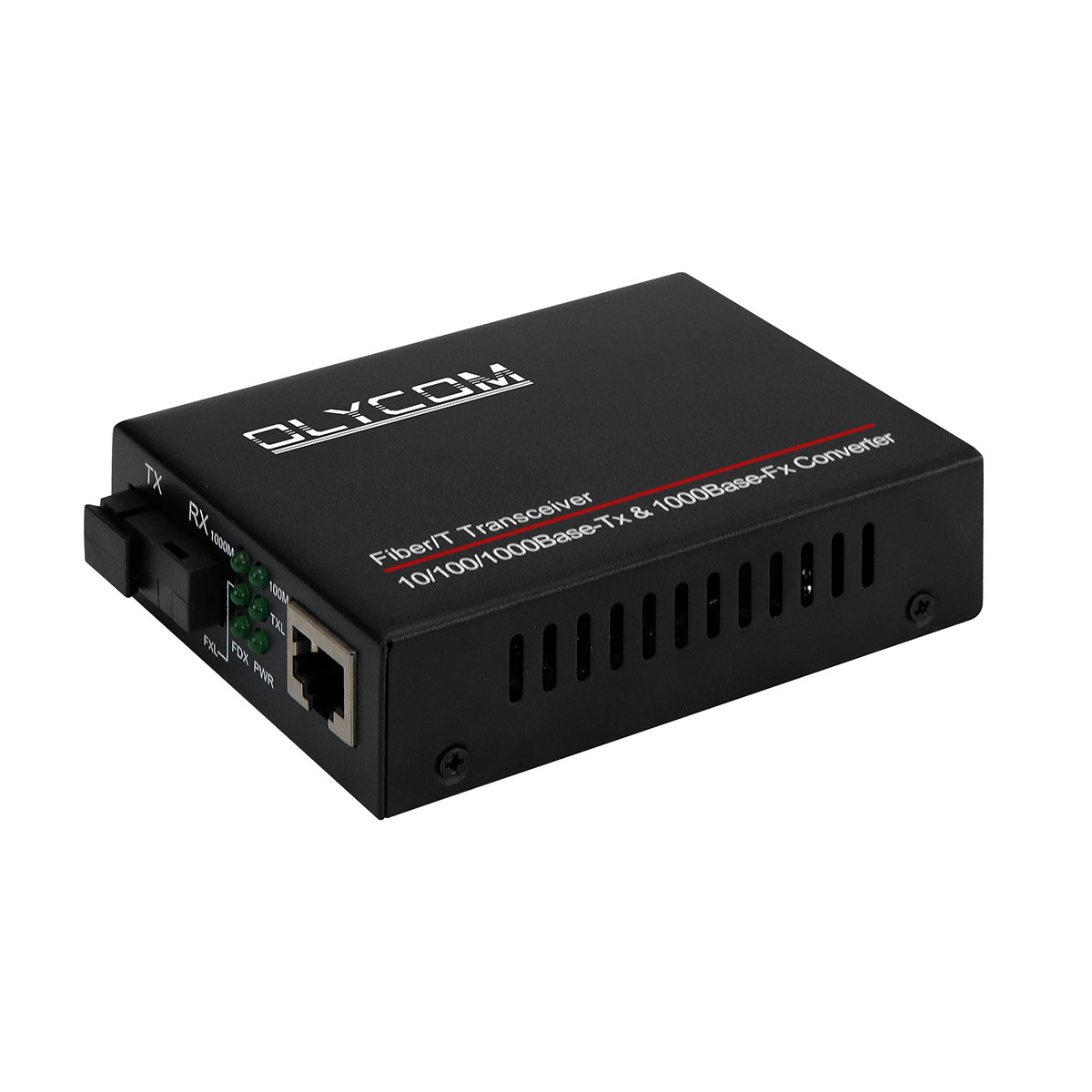

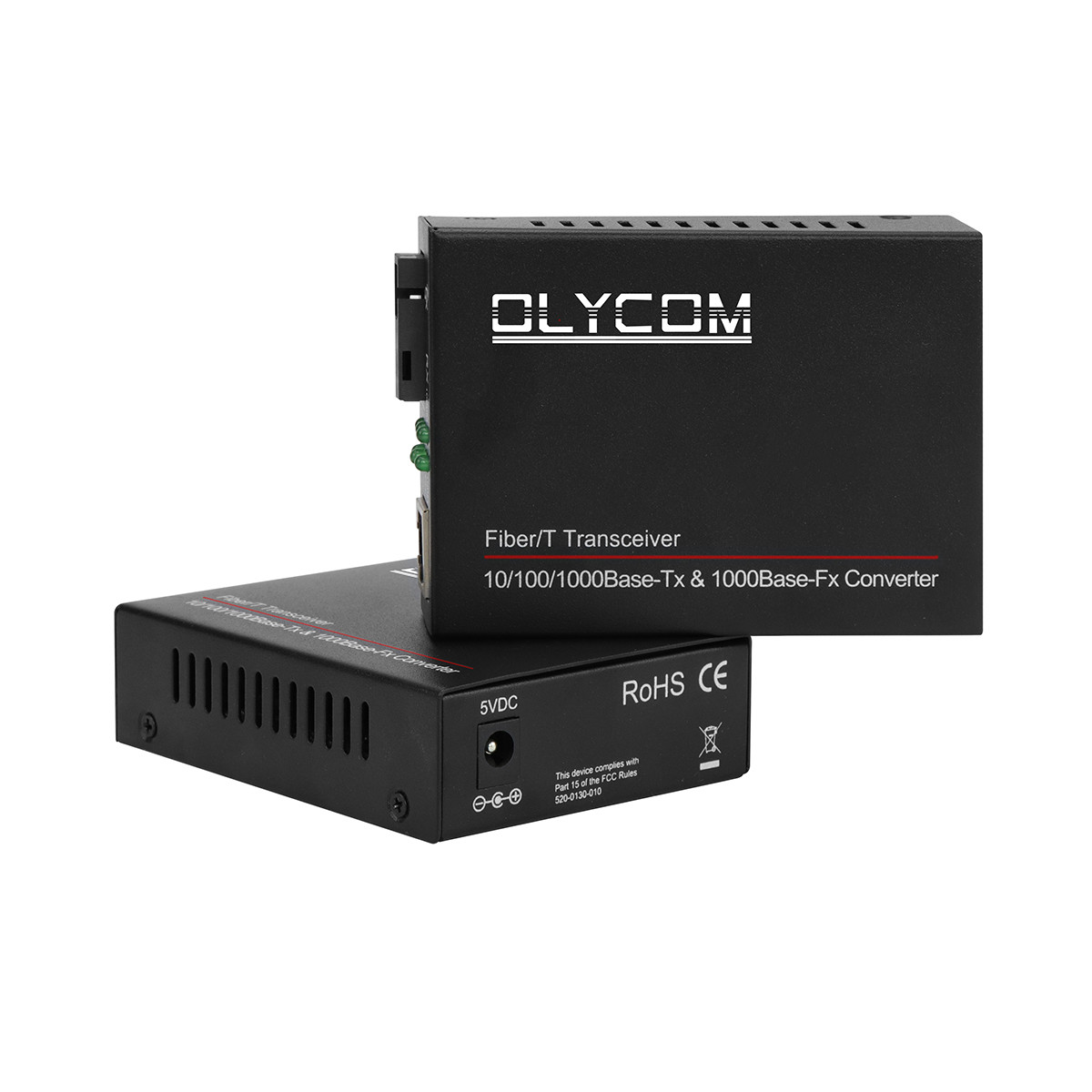

기가비트 단일 코어 WDM 광섬유 미디어 컨버터
WDM 미디어 컨버터의 주요 기능
광섬유 컨버터의 기술 매개변수
| 표준 |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (고속 이더넷), IEE802.3z 1000BASE -SX/LX(기가비트 이더넷) IEEE802.3x (흐름 제어) IEEE802.1q, IEEE802.1p QoS, IEEE802.1d 스패닝 트리 |
| 10/100/1000BASE-T | STP 또는 UTP 카테고리 5/5e/6 케이블 (최대 100m) |
| 1000BASE-FX | 9/125um 단일 모드 광섬유 케이블 (20/40/60/80/100/120km) |
|
변환 모드 지연 시간 |
스토어-앤드-포워드<10us, 스트레이트-스루<0.9us |
| 흐름 제어 | 전이중 흐름 제어, 반이중 백 프레셔 |
| RJ-45 포트 | 자동 MDI/MDIX |
| 광섬유 커넥터 | SC 표준, ST/FC 선택 사항 |
| 파장 | 1310/1550nm |
| 치수 | 70mm(W) x 93mm(D) x 25mm(H) |
| 무게 | 순중량: 0.16kg; 총중량: 0.42kg |
| 입력 전압 | DC 5V1A (외부 전원 어댑터 포함) |
| 소비 전력 | <2.5W |
| MTBF | 50,000 시간 |
| BER | <1> |
| MAC 주소 테이블 | 1K |
| 버퍼 크기 | 128K |
| 작동 온도 | 0℃~50℃ |
| 보관 온도 | -40℃~70℃ |
| 보관 습도 | 5%~90% 비응축 |
상용 미디어 컨버터 주문 정보
| TA511/2-GE/SC-20 | 10/100/1000M, 독립형, 단일 광섬유, 단일 모드, SC, 20km, 외부 전원 공급 장치 |
| TA511/2-GE/SC-40 | 10/100/1000M, 독립형, 단일 광섬유, 단일 모드, SC, 40km, 외부 전원 공급 장치또는 공급 |
| TA511/2-GE/SC-60 | 10/100/1000M, 독립형, 단일 광섬유, 단일 모드, SC, 60km, 외부 전원 공급 장치 |
| TA511/2-GE/SC-80 | 10/100/1000M, 독립형, 단일 광섬유, 단일 모드, SC, 80km, 외부 전원 공급 장치 |
| TA511/2-GE/SC-100 | 10/100/1000M, 독립형, 단일 광섬유, 단일 모드, SC, 100km, 외부 전원 공급 장치 |
| TA511/2-GE/SC-120 | 10/100/1000M, 독립형, 단일 광섬유, 단일 모드, SC, 120km, 외부 전원 공급 장치 |
문제 해결
1. 질문: 심각한 네트워크 패킷 손실이 발생합니까?
답변: (1) MC와 스위치, 라우터와 같은 다른 연결된 장비 간의 이중 모드 불일치 (2) RJ45 케이블 및 RJ45 플러그에 문제가 있는지 확인하십시오.
(3) 올바른 패치 코드를 사용하고 올바르게 연결했는지 확인하십시오. (4) 광섬유 링크 손실이 수신 감도를 초과하는지 확인하십시오.
2. 질문: MC 연결 후 통신이 되지 않습니까? 답변: (1) 광섬유 연결이 반대입니다. 모든 TX 및 RX 광섬유를 교환하십시오.
(2) RJ45 포트가 다른 장비와 올바르게 연결되지 않았습니다 (크로스 라인 및 다이렉트 라인에 주의하십시오). 광섬유 포트에도 불일치 문제가 있을 수 있습니다. 예를 들어, 미디어 컨버터에 LFP 기능이 있는 경우, PC 코어가 있는 트랜시버가 있는 미디어 컨버터에 APC 코어가 있는 광섬유 패치 코드를 연결하면 미디어 컨버터가 통신하지 않습니다.
하지만 미디어 컨버터에 LFP 기능이 없으면 영향이 없습니다.
3. 질문: 미디어 컨버터에 문제가 있을 경우 어떤 테스트 방법을 적용할 수 있습니까? (1) 로컬 사이트 테스트
두 개의 MC를 두 개의 PC와 연결하고 Ping 테스트를 수행합니다. Ping에 문제가 없으면 미디어 컨버터에 문제가 없다는 것을 의미합니다. Ping 문제이고 미디어 컨버터에 문제가 있다고 확신할 수 있다면 (2) 원격 사이트 테스트
두 개의 미디어 컨버터를 두 개의 PC와 연결하고 Ping 테스트를 수행합니다. Ping이 정상적이지 않으면 광섬유 링크가 정상인지, PC의 송수신 전력이 적절한 범위 내에 있는지 확인해야 합니다.
Ping 테스트에 문제가 없으면 광섬유 링크가 정상임을 보여주므로 스위치에 문제가 있다고 판단할 수 있습니다. OLYCOM 소개
