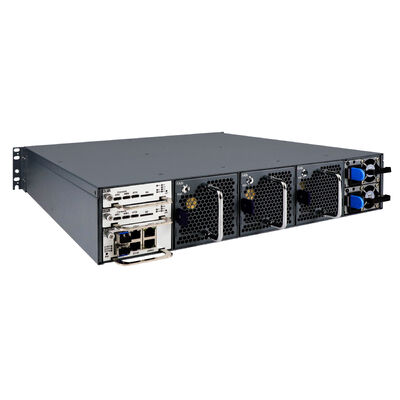

컴팩트 모듈러 디자인 400G/800G DWDM 솔루션
제품 개요
OM5800은 OLYCOM가 출시한 산업 선도적인 혁신적인 DCI OTN 전송 플랫폼입니다.
OM5800은 작은 크기, 큰 용량 서비스 액세스, 장거리 전송, 웹 GUI 간단하고 편리한 조작 및 관리의 특징을 가지고 있습니다.안정적인 작동과 에너지 절약 및 배출량 감축, 그것은 효과적으로 장거리 및 큰 대역폭 사용자 데이터 센터 상호 연결 전송의 요구를 충족합니다.
OM5800은 비용 절감 및 동일한 차시 내에서 통합 관리를 위해 광 전기 분리 기능을 모두 가능하게하는 모듈형 설계가 특징입니다.
SDN 기능으로 지능적이고 개방적인 네트워크 아키텍처를 만듭니다.
이 시스템은 NetConf/YANG 프로토콜에 기반한 YANG 모델 인터페이스를 지원하며, 또한 간소화 된 작업을 위해 Web GUI, CLI, NetConf 및 SNMP를 포함한 여러 관리 방법을 제공합니다.
주요 특징
1초고도의 통합:
1U&2U 차시, 2U는 4*1.6T 서비스 슬롯을 지원, 1U는 2*1.6T 서비스 슬롯을 지원; 서비스 카드는 호환
고객 쪽:
GE/10GE/10GWAN/STM64/OTU2/100GE를 지원합니다.
OTU4/400GE 등 (비록 자세한 내용은 카드의 세부 사항을 참조하십시오)
라인 사이드
파동당 100G/200G/400G/800Gbps를 지원합니다.
2초대용량:
하나의 체시로는 최대 6.4T의 서비스 용량을 탑재할 수 있으며 업계 최고 수준의
3극도로 간단한 연산:
유연한 정의, 웹 그래픽 인터페이스 지능적인 유지,
원격 조작의 작동성을 향상시키고
유지보수
원격 네트워크 포트와 일련 포트를 지원합니다
접근, 원격 냉동 및 뜨거운 재시작을 지원
차시와 카드의 원격 업그레이드, 원격 구성 수입 및 원격 로그 다운로드 지원
4화이트 박스 디자인:
양 모델에 기반한 Netconf 프로토콜 지원
웹 GUI/CLI/SNMP
개방된 관리 인터페이스를 기다립니다. 오픈 API를 지원하고 관리 해제를 실현합니다.
5데이터 센터 및 기계실 환경에 적합합니다:
서비스/주 컨트롤러/이더넷 인터페이스/팬/전력 카드의 핫 플러그 지원
전체 기계는 강한 열 분산 능력을 가진 앞 공기 / 공기 후 설계가 있습니다
마스터 1:1 백업, 기가비트 이더넷 지원
관리, OSPF 네트워크 지원
데이터 센터 애플리케이션을 위한 AC/HVDC/-48V 전원 공급 장치와 호환된다.
제품 사양
|
프로젝트 이름 |
설명 |
|
|
송수신 능력 |
96*200Gbps /60*400Gbps |
|
|
네트워크 관리 단위 |
1*C형 USB 콘솔 포트 MUX 포트: 2*Mux 및 Demux 장치 관리 포트
|
|
|
전기 계층 카드 |
200G TMUX는 이중 2*100G에서 1*200G 서비스를 지원합니다. |
|
|
광층 카드 |

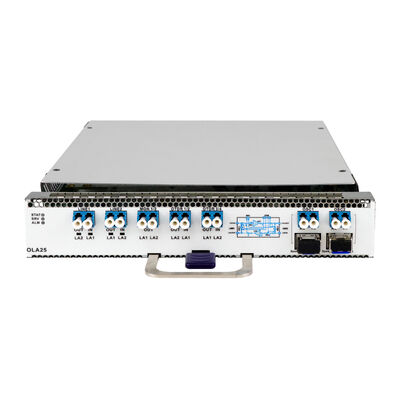

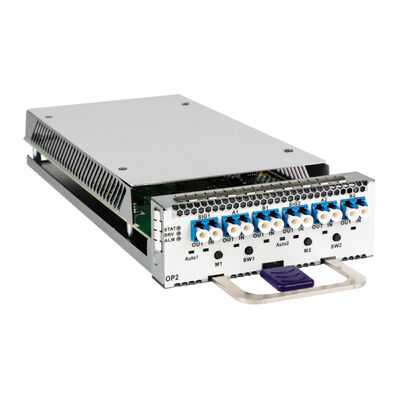

WSS 카드 / TFF 카드 / OP 카드 / OTDR 카드 / OCM 카드 / OA 카드 / OLA 카드 / PTM 카드 / 8-파 MUX / 48-파 MUX / 48-파 VMUX / 96-파 MUX 카드 |
|
|
크기 |
1/2 서비스 카드 |
216mm (W) * 262mm (D) * 40mm (H) |
|
1/4 서비스 카드 |
107mm (W) * 262mm (D) * 40mm (H) |
|
|
4U 체스 |
16*1/4 슬롯 또는 8*1/2 슬롯을 지원합니다. 442mm (W) * 485mm (D) * 176mm (H) |
|
|
2U 차체 |
8*1/4 슬롯 또는 4*1/2 슬롯을 지원합니다. 442mm (W) * 485mm (D) * 88mm (H) |
|
|
1U 차체 |
4*1/4 슬롯과 2*1/2 슬롯을 지원합니다 442mm (W) * 485mm (D) * 44mm (H) |
|
|
환경 |
작업 온도 |
-5°C ~ 45°C |
|
저장 온도 |
-40°C ~ 80°C |
|
|
습도 |
5% ~ 95% 가 condense 되지 않습니다 |
|
|
전력 공급원 |
이중 전원 1: 1 백업: AC220V/고전압 DC/-48V 선택 |
|
|
권력 분산 |
4U<2300W,2U <1300W; 1U <800W (전속 속도의 전체 계층 전력/풍선 기준) |
|
통신 QC 프레임 워크
1품질 표준
ISO9001, CE, FCC, RoHS, IEEE, ITU-T를 준수합니다.
고객별 요구사항을 포함
기준을 정의합니다: 처리량, 대기시간, 전력 소비, 내구성
2QC 프로세스
입력 검사: 광 모듈, PCB, 전원 공급, 장비를 검사
생산 통제: AOI 검사, 용접 품질, 광학 정렬, 포트 및 PoE 검증
기능 테스트:
스위치: 처리량, VLAN, QoS, PoE 출력
DWDM: 파장 정확성, OSNR, 광전력 수준
환경 테스트: 온도 (-40~75°C), 습도, 진동
타면: 높은 부하에서 작동, 모니터 패킷 손실 및 안정성
최종 검사: 외관, 표기, 완전한 기능 재시험
3시험 장비
광 스펙트럼 분석기 (OSA)
트래픽 생성기 (공급량, 대기시간)
프로토콜 분석기 (TCP/IP, VLAN)
환경 방과 진동 테이블
4문서
전체 시험 기록 (보고서, 캘리브레이션, 인증)
추적성과 결함 추적을 위한 QC 시스템
5. 지속적인 개선
근원적 원인 분석 (RCA)
고객 피드백 루프
정기적인 인력 교육
결과: 더 높은 신뢰성, 낮은 실패율, 판매 후 비용을 줄입니다.
