프로젝트 배경
장거리 광 네트워크 프로젝트는 90km 떨어진 두 사이트 간에 고용량의 비용 효율적인 전송 솔루션이 필요했습니다.
고객은 단일 광섬유 인프라를 통해 4x100G 클라이언트 트래픽을 전송해야 했으며, 높은 신뢰성과 관리 가능성을 유지하면서 토목 공사 및 광섬유 비용을 최소화해야 했습니다.
기술 평가 후 엔지니어링 팀은 Olycom OM5800 플랫폼을 선택했으며, 400G 코히어런트 CFP2 BiDi 트랜시버와 수동 대역 분할기 기술을 기반으로 하는 단일 광섬유 양방향 DWDM 솔루션을 배포했습니다.
프로젝트 과제: 단일 광섬유 코히어런트 전송
단일 광섬유에서 작동하는 코히어런트 광 트랜시버는 근본적인 물리적 과제에 직면합니다. 즉, 전송되는 광 신호는 원격지의 수신 신호보다 훨씬 강력합니다.
공유 광섬유에서 송신 신호의 레일리 후방 산란 및 커넥터 반사는 수신기로 다시 이동하여 코히어런트 검출기를 압도할 수 있습니다.
이 배포에 대한 추가 과제는 다음과 같습니다.
솔루션: 대역 분할기를 사용한 BiDi 코히어런트 DWDM
프로젝트는 다음과 같은 아키텍처로 Olycom OM5800 플랫폼을 배포했습니다.

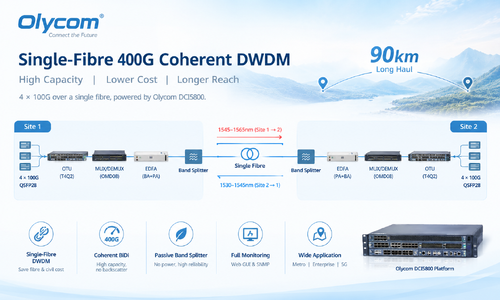

클라이언트 측 → OTU(T4Q2) → MUX/DEMUX(OMD08) → EDFA(BA+PA) → 대역 분할기 → 단일 광섬유 → 대역 분할기 → EDFA(PA+BA) → MUX/DEMUX → OTU → 클라이언트 측
단일 광섬유 코히어런트 전송을 가능하게 하는 핵심은 C-밴드를 두 개의 별도 파장 대역으로 분할하는 대역 분할기입니다.
400G 코히어런트 CFP2 모듈자체는 BiDi 트랜시버입니다. 단일 광 포트를 사용하며, 빨간색 대역에서 송신하고 파란색 대역에서 수신합니다.이는 트랜시버 수준에서 후방 산란 문제를 제거하는 반면, 대역 분할기는 회선 측에서 수동 파장 격리를 제공합니다.
양방향 분리를 달성하기 위해 특수 광섬유나 활성 구성 요소가 필요하지 않습니다.
단일 광섬유 DWDM을 사용하는 이유
Q: 기존 이중 광섬유 배포 대신 단일 광섬유를 선택하는 이유는 무엇입니까?
단일 광섬유 DWDM은 광섬유 인프라 요구 사항을 절반으로 줄여 임대 광섬유 비용과 토목 공사 지출을 직접적으로 줄입니다.
광섬유 가용성이 제한적이거나 비싼 장거리 노선의 경우 상당한 운영 및 자본 절감을 제공합니다.
대역 분할기는 전력 요구 사항이 없는 완전 수동 구성 요소로, 복잡성을 거의 추가하지 않으면서 단일 광섬유 아키텍처를 가능하게 합니다.
코히어런트 BiDi 트랜시버와 결합된 이 솔루션은 기존 단일 채널 시스템과 동일한 광섬유 풋프린트로 400G 용량을 제공합니다.
주요 배포 매개변수
구간 거리: 90km
구간 손실: ~25dB
회선 측 용량: 400G(4x100G 집계)
트랜시버 유형: 400G 코히어런트 CFP2 BiDi
클라이언트 인터페이스: 4x100G QSFP28(100GBASE-LR4)
증폭: 방향당 OBA20/G12(부스터) + OPA16/G20(프리앰프)
Mux/Demux: OMD08 — 8채널 C21–C28 100GHz DWDM
단일 광섬유 기술: 대역 분할기(C-밴드 빨강/파랑 분리)
관리: 웹 GUI 및 SNMP를 통한 OM5800 NMS
애플리케이션 확장: 지점 간 링크를 넘어
이 배포는 지점 간 장거리 링크에 중점을 두었지만, 동일한 OM5800 플랫폼과 단일 광섬유 BiDi 접근 방식은 다양한 네트워크 시나리오에 적용할 수 있습니다.
1. 메트로 및 지역 네트워크
광섬유가 귀한 도시 간 또는 데이터 센터 상호 연결 링크는 단일 광섬유 DWDM의 직접적인 이점을 누려 기존 인프라의 유효 용량을 두 배로 늘립니다.
2. 기업 및 캠퍼스 네트워크
캠퍼스 또는 건물 간 암흑 광섬유가 제한된 조직은 단일 광섬유 DWDM을 사용하여 추가 광섬유 배포 없이 대역폭을 극대화할 수 있습니다.
3. 모바일 백홀 및 5G 프론트홀
5G 네트워크가 확장됨에 따라 프론트홀 및 백홀 링크는 점점 더 고용량, 저지연 전송을 요구합니다. 단일 광섬유 코히어런트 DWDM은 주요 광섬유 인프라 변경 없이 효율적인 업그레이드 경로를 제공합니다.
자주 묻는 질문
Q: 대역 분할기는 후방 산란 문제를 어떻게 해결합니까?
대역 분할기는 각 전송 방향을 C-밴드의 다른 부분(빨강(1545–1565nm) 및 파랑(1530–1545nm))에 할당합니다. BiDi CFP2 트랜시버는 다른 파장 대역에서 송수신하므로 자체 후방 산란광은 수신 대역 외부에 떨어져 필터링되어 간섭을 방지합니다.
Q: 대역 분할기는 활성 구성 요소입니까?
아니요. 대역 분할기는 완전 수동입니다. 전원이 필요하지 않으며 활성 고장 지점을 도입하지 않습니다. 이는 단일 광섬유 솔루션의 전반적인 신뢰성에 기여합니다.
Q: OM5800 플랫폼을 원격으로 관리할 수 있습니까?
예. OM5800 NMS는 채널당 송수신 전력, 경보 임계값, 온도, 전압 및 LOS 상태를 포함한 모든 트랜시버 매개변수의 실시간 모니터링을 위한 웹 기반 GUI를 제공합니다. 자동화된 네트워크 관리를 위한 SNMP 폴링 통합도 지원됩니다.
Q: 어떤 클라이언트 인터페이스가 지원됩니까?
T4Q2 OTU 카드는 4x100G QSFP28 클라이언트 인터페이스를 지원하며, 단일 400G 코히어런트 CFP2 회선 측 신호로 집계됩니다. 이 플랫폼은 향후 네트워크 성장을 위한 더 높은 용량 구성도 지원합니다.
