프로젝트 개요
한 고객은 기존의 암흑 섬유 인프라를 통해 두 데이터 센터 위치를 상호 연결하기 위해 높은 용량 DWDM 포인트-투-포인트 전송 시스템을 요구했습니다.
주요 요구 사항은
|
항목 |
요구 사항 |
|
서비스 유형 |
10GE 이더넷 |
|
초기 용량 |
200g |
|
미래 확장 |
400G |
|
유선 거리는 |
50km |
|
섬유 손실 |
15~18dB |
|
보호 |
광선 보호 (OLP) |
|
건축물 |
포인트-투-포인트 DWDM |
|
확장 전략 |
성장에 따라 지불 |
고객은 초기 단계에서 20 x 10G 서비스만 활성화하고 기존 DWDM 플랫폼을 교체하지 않고 나중에 40 x 10G 서비스로 확장할 계획이었다.
디자인 목표
프로젝트 디자인은 다음과 같은 엔지니어링 목표에 초점을 맞췄습니다.
50km의 섬유로 200G 코레넌트 전송을 지원합니다.
400G로 무선 업그레이드를 허용합니다.
15~18dB의 섬유 attenuation 아래의 높은 전송 안정성을 보장합니다.
광학적 보호 리듀언스를 제공
CAPEX를 최소화합니다.
미래 확장을 위해 광학 계층 투자를 보존합니다.
솔루션 아키텍처
제안된 해결책은Olycom OM5800 DCI-BOX 코레언트 DWDM 플랫폼.

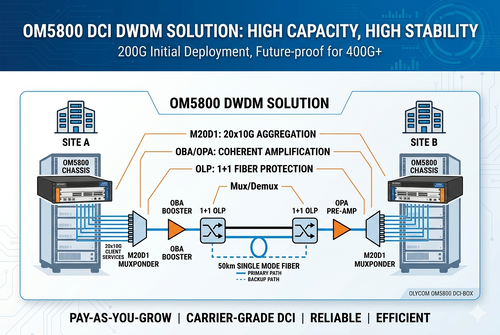

1시스템 구조
사이트 A
↓
OM5800 DWDM 플랫폼
↓
50km의 단일 모드 섬유
↓
OM5800 DWDM 플랫폼
↓
사이트 B
2장비 구성
2.1 광층
|
모듈 |
기능 |
|
OMD08 |
8CH DWDM Mux/Demux |
|
OP1 |
1+1 광선 보호 |
|
OBA |
부스터 앰플리퍼 |
|
OPA |
전 증폭기 |
|
OCM (선택) |
광 채널 모니터링 |
|
OTDR (선택) |
섬유 모니터링 |
2.2 전기 계층
1단계 200G 배포
|
모듈 |
기능 |
|
M20D1 |
20 x 10GE → 1 x 200G 코레넌트 muxponder |
2단계 400G 확장
|
모듈 |
기능 |
|
2*M20D1 |
2*20 x 10GE → 2 x 200G 코레런트 muxponder |
|
T4Q1 (선택) |
4 x 100GE → 1 x 400G 코레넌트 트랜스포더 |
엔지니어링 디자인 세부 사항
1고객 서비스 집계
M20D1 muxponder 카드는 20개의 10GE 클라이언트 서비스를 하나의 200G 코레넌트 광학 파장에 집계합니다.
기술 특성
|
매개 변수 |
사양 |
|
클라이언트 인터페이스 |
20 x SFP+ 10GE |
|
라인 인터페이스 |
1 x CFP2-DCO 200G |
|
DWDM Grid |
50GHz C-밴드 튜네블 |
|
변조 |
QPSK / 16QAM |
|
FEC |
oFEC |
|
서비스 매핑 |
ODU2 → ODUC2 → OTUC2 |
코레런트 CFP2-DCO 모듈은 전통적인 회색 광학에 비해 향상된 OSNR 관용과 향상된 전송 성능을 제공합니다.
2오피탈 링크 예산 분석
섬유 조건
|
항목 |
가치 |
|
유선 거리는 |
50km |
|
섬유 감축 |
15~18dB |
|
커넥터/스플라이스 마진 |
2~3dB |
|
전체 추정 링크 손실 |
18~21dB |
전체 광학 저하가 코레언트 리시버 감도 기준에 접근하기 때문에 EDFA 증폭이 도입됩니다.
EDFA 증폭 디자인
그 해결책은 다음과 같습니다.
|
증폭기 유형 |
위치 |
|
OBA |
전신 부스터 |
|
OPA |
리셉 사이드 프리 앰플리퍼 |
오프셔널 OLA 라인 증폭이 추가될 수 있습니다.
EDFA Characteristics
|
항목 |
가치 |
|
이득 |
33dB까지 |
|
출력 전력 |
+20dBm까지 |
|
소음 수치 |
전형적인 5dB |
|
작업 그룹 |
C-밴드 1528~1565nm |
증폭기 디자인은 전체 광학 스펀드에 대한 200G 전송을 위해 충분한 OSNR 마진을 보장합니다.
3DWDM 채널 계획
1단계
|
자원 |
사용 |
|
액티브 채널 |
1 |
|
점유된 용량 |
200g |
|
리저브드 채널 |
7 |
2단계
|
자원 |
사용 |
|
액티브 채널 |
2 |
|
점유된 용량 |
400G |
|
리저브드 채널 |
미래 확장 |
OMD08 플랫폼은 50GHz DWDM 그리드에서 8개의 파장을 지원합니다.
400G 코레넌트 파장
800G 코레넌트 파장
ROADM 네트워크
멀티 사이트 DCI 아키텍처
4광학 보호 설계
서비스 연속성을 보장하기 위해, 시스템은 OP1 광선 보호 기능을 통합합니다.
보호 기능
|
기능 |
설명 |
|
보호 모드 |
1+1 섬유 보호 |
|
전환 시간 |
<15ms |
|
동작 모드 |
자동 / 수동 |
|
복구 모드 |
지원 |
|
인터페이스 |
이름 |
기능 |
|
라인 IN |
PA/LA/BA 입력 인터페이스 |
작은 신호 광학 전력 입력 포트 |
|
SIG OUT |
PA/LA/BA 출력 인터페이스 |
EDFA 증폭 출력 광 포트 |
|
OTDR IN1 |
OTDR 입력 인터페이스 |
OTDR 신호 입력 광 포트 |
|
MON OUT |
모니터링 포트 |
EDFA 성능 모니터링 인터페이스, OPM 또는 스펙트모터에 연결하세요. |
|
WDM COM |
COM 포트 |
WDM COM 광 포트 |
|
WDM 1510 |
1510 신호 |
1510 신호등 포트 |
|
WDM 1550 |
1550 신호 |
1550 신호등 포트 |
|
OSC OUT |
모니터링 채널 출력 포트 |
SFP RX를 연결해서 네트워크 관리 정보를 전송합니다. |
|
RX |
광 모듈 입력 포트 |
네트워크 관리 정보를 전송 |
|
TX |
광 모듈 출력 포트 |
네트워크 관리 정보를 전송 |
보호 메커니즘
1정상 조건에서: 트래픽은 주요 광학 경로에서 실행됩니다., secondary fiber는 대기 중입니다.
2섬유 퇴화나 중단이 발생했을 때 광학 전력 모니터링이 이상성을 감지합니다.
OP1는 자동으로 트래픽을 백업 경로로 전환합니다.그리고데르비스 인터럽션은 밀리초로 최소화됩니다.
이 아키텍처는 네트워크 가용성과 SLA 신뢰성을 크게 향상시킵니다.
5미래 확장 전략
고객은 하드웨어 교체 없이 장기적인 확장성을 요구했습니다.
이 OM5800 플랫폼은 다음을 지원합니다.
|
업그레이드 방향 |
능력 |
|
200G → 400G |
지원 |
|
400G → 800G |
지원 |
|
고정 그리드 → 플렉서블 그리드 |
지원 |
|
포인트에서 포인트 → ROADM |
지원 |
고객이 서비스 대역폭을 점차 증가시킬 수 있습니다.
기존 차체
DWDM mux/demux
광학 증폭기
보호 시스템
섬유 인프라
이것은 미래의 업그레이드 비용과 운영 장애를 최소화합니다.
랙 레벨 배포
사이트별로 제안된 구성
|
장비 |
양 |
|
OM5800 차시 |
1 |
|
M20D1 카드 |
1~2 |
|
OP1 OLP 카드 |
1 |
|
OBA 증폭기 |
1 |
|
OPA 증폭기 |
1 |
|
OMD08 DWDM 모듈 |
1 |
|
듀얼 파워 모듈 |
2 |
운영 이점
1높은 신뢰성:코헤런트 전송 기술
2효율적인 섬유 사용
3모듈식 건축물.
4캐리어-그라드 아키텍처
결론
OM5800 코레언트 DWDM 플랫폼은 고객사의 50km 지하철 광망에 확장 가능하고 캐리어급 DCI 전송 솔루션을 성공적으로 전달했습니다.
이 프로젝트는 다음과 같은 것을 달성했습니다.
초기 200G 배포
400G로 가는 부드러운 이동 경로
15~18dB 광적 손실 이상의 안정적인 전송
빠른 광 보호 스위칭
장기적인 인프라 투자 보호
이 케이스는 기업 DCI, 캐리어 트랜스포트, 메트로 광학 백본 애플리케이션에 대한 OM5800 플랫폼의 유연성과 확장성을 보여줍니다.
