듀얼 루트 보호 40Gbps OTN DWDM 네트워크

프로젝트 개요

한 지역 방송 및 통신 사업자는 약 200km 떨어져 있는 두 개의 주요 서비스 센터를 상호 연결하기 위해 안정적인 광전송 시스템이 필요했습니다.

목표는 디지털 TV 방송, 광대역 인터넷 액세스, IPTV 대화형 서비스 및 데이터 전송을 포함하여 다양한 미션 크리티컬 서비스를 지원할 수 있는 캐리어급 광 전송 네트워크를 구축하는 것이었습니다.

고가용성과 향후 확장성을 보장하기 위해 운영자는 고급 기술을 기반으로 하는 이중 경로 광섬유 전송 아키텍처를 배포했습니다.OTN(광전송망),DWDM(고밀도 파장 분할 다중화), CWDM 광전송 기술.

이 솔루션은 고용량 광 전송, 유연한 파장 확장, 다층 보호 기능을 제공하여 전체 네트워크에서 중단 없는 서비스 제공을 보장합니다.

네트워크 과제

높은 신뢰성 요구 사항을 갖춘 장거리 광섬유 전송

두 서비스 위치 간의 전송 거리가 200km를 초과하므로 여러 광섬유 범위에서 안정적인 신호 품질을 유지할 수 있는 강력한 광 전송 솔루션이 필요했습니다.

기존 광섬유 인프라는 다음과 같이 구성되었습니다.

기본 광섬유 경로:

• 총 거리 약 195km
• 6개의 광학 범위
• 광학 증폭에 사용 가능한 여러 중간 사이트

2차 보호 섬유 경로:

• 총 거리 약 213km
• 10개의 광학 범위
• 여러 백업 증폭 위치

다음을 제공하는 데 필요한 네트워크:

• 고가용성 전송
• 자동 보호 전환
• 저지연 서비스 제공
• 미래의 대역폭 확장 기능
• 다중 서비스 인터페이스 지원

솔루션 아키텍처

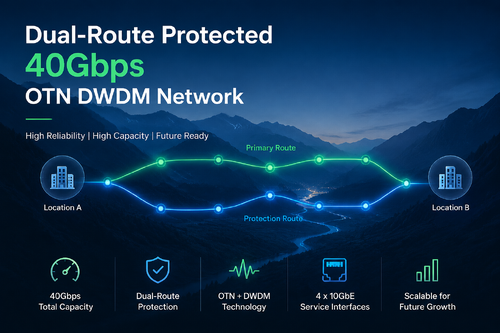

이중 경로 보호 OTN + DWDM 전송 시스템

배포된 솔루션은 DWDM 파장 다중화 기술과 결합된 OTN 기반 전송 장비를 사용하는 이중 광 경로 아키텍처를 채택합니다.

네트워크 아키텍처에는 다음이 포함됩니다.

• OTN(광전송망) 플랫폼
• DWDM 파장 분할 다중화 시스템
• OLP(광선 보호)
• 광 증폭 모듈
• 통합 네트워크 관리 시스템

이 시스템은 두 개의 코어 위치 사이에 독립적인 보호 경로를 생성하여 광섬유 절단이나 광학 장비 오류가 발생하는 경우에도 지속적인 작동을 보장합니다.

전송 용량 및 서비스 지원

대용량 10GbE 광 전송

이 시스템은 향후 네트워크 성장을 위해 확장 가능한 파장 확장과 함께 40Gbps의 최소 전송 용량을 지원합니다.

현재 서비스 배포에는 다음이 포함됩니다.

각 사이트는 여러 10GbE 서비스 인터페이스를 제공하여 유연한 서비스 통합 및 전송을 가능하게 합니다.

주요 기술 특징

1. DWDM 기반 장거리 광전송

시스템은 다음을 지원합니다.

• C-밴드 및 L-밴드 파장 작동
• ITU-T G.694.1 준수 파장 계획
• 50GHz / 100GHz 채널 간격
• 최소 8개의 파장 채널
• 파장당 10Gbps 이상의 용량

DWDM 아키텍처를 사용하면 추가 광케이블 배치 없이 기존 광케이블 리소스를 효율적으로 활용할 수 있습니다.

2. 다중 계층 네트워크 보호

네트워크 안정성을 향상시키기 위해 여러 보호 메커니즘이 구현됩니다.

광학 레이어 보호

• 1+1 광회선 보호
• 이중 광섬유 경로 보호
• 자동 광 경로 전환

전송 계층 보호

• OTN 채널 보호
• 서비스 수준 보호
• 트래픽 복구 메커니즘

완전한 보호 아키텍처는 신속한 복구를 보장하고 서비스 중단을 최소화합니다.

3. 첨단 광증폭 기술

장거리 전송을 위해 광증폭기 모듈이 중간 위치에 배치됩니다.

주요 기능은 다음과 같습니다.

• 자동 게인 제어(AGC)
• 평탄도 최적화 획득
• 다중 채널 광 전력 밸런싱
• 안정적인 장거리 신호 증폭

이러한 기능은 다양한 파장과 전송 거리에 걸쳐 일관된 광학 성능을 유지합니다.

4. 포괄적인 네트워크 모니터링 및 관리

광 전송 시스템은 중앙 집중식 모니터링 기능을 통합합니다.

관리 플랫폼은 다음에 대한 실시간 모니터링을 제공합니다.

• 광전력 레벨
• 레이저 상태
• 온도정보
• 광신호 품질
• 비트 오류율(BER)
• 장비 가동 상태

시스템은 다음을 지원합니다.

• SNMP 기반 모니터링
• 원격 네트워크 관리
• 성능 분석
• 결함 경보 보고

성능과 신뢰성

배포된 광 전송 시스템은 다음과 같은 캐리어급 성능을 제공합니다.

• 10⁻²보다 나은 BER 성능
• 높은 채널 격리
• 안정적인 파장 전송
• 빠른 보호 전환
• 연중무휴 네트워크 가용성

모듈식 하드웨어 아키텍처를 통해 기존 전송 인프라를 교체하지 않고도 향후 업그레이드가 가능합니다.

확장성 및 향후 확장

이 솔루션은 장기적인 네트워크 발전을 염두에 두고 설계되었습니다.

향후 업그레이드 가능성은 다음과 같습니다.

• 파장 채널 증가
• 전송 용량 확장
• 고속 광 인터페이스 지원
• 추가 서비스 카드 추가
• 대용량 OTN 네트워크로 마이그레이션

유연한 플랫폼을 통해 사업자는 미래의 광대역 및 멀티미디어 서비스 요구 사항에 따라 대역폭을 확장할 수 있습니다.

배포 환경

광 전송 장비는 통신급 작동 조건을 지원합니다.

• 표준 랙 장착형 설치
• 220V AC 전원 공급 장치 호환성
• 넓은 작동 온도 범위
• 신뢰성이 높은 산업 디자인

이 시스템은 다음 용도에 적합합니다.

• 방송 네트워크
• 통신 백본 네트워크
• 정부 통신 네트워크
• 유틸리티 광섬유 네트워크
• 미션 크리티컬 광 인프라

응용 시나리오

이 프로젝트는 OTN 및 DWDM 광전송 기술을 사용하여 다음을 위한 안정적인 장거리 통신 네트워크를 구축하는 방법을 보여줍니다.

• 디지털 TV 방송
• IPTV 서비스 제공
• 광대역 인터넷 전송
• 기업 데이터 통신
• 지역 통신 백본 연결

이중 경로 광섬유 보호, 파장 다중화 및 지능형 광 관리를 결합하여 이 솔루션은 가용성과 확장성이 뛰어난 광 전송 인프라를 제공합니다.

프로젝트 하이라이트

✓ 200km+ 장거리 광섬유 전송 네트워크
✓ 이중 광섬유 경로 보호 아키텍처
✓ 40Gbps 광 전송 용량
✓ 다중 10GbE 서비스 인터페이스
✓ OTN + DWDM 통합 전송 솔루션
✓ 고가용성을 위한 OLP(광선 보호)
✓ 캐리어급 네트워크 관리
✓ 미래 지향적인 대역폭 확장 기능
