소개
기업 네트워크, 데이터 센터, 캠퍼스 인프라가 계속 확장됨에 따라조직은 지리적으로 분리된 위치를 연결하는 데 점점 더 도전합니다., 신뢰성, 또는 확장성
표준10G 이더넷 광 모듈일반적으로 전송 거리는 최대 10km 또는 40km로 제한되어 있으며, 따라서 사이트 간의 장거리 상호 연결에 적합하지 않습니다.
밀도 파장 분할 멀티플렉싱 (DWDM) 기술은 하나의 쌍 광섬유를 통해 동시에 여러 광 신호를 전송할 수 있게 함으로써 효율적인 솔루션을 제공합니다.
광학 증폭 및 분산 보상 기술과 결합하여 DWDM는 기존의 광섬유 자원을 극대화하면서 전송 거리를 크게 확장합니다.
이 사례 연구는 100km 포인트에서 포인트까지 10G DWDM 솔루션을 소개합니다.OM3800 DWDM 플랫폼, 어떻게 두10G 이더넷 스위치투명한 광학 전송을 통해 원활하게 연결될 수 있습니다.
이 솔루션은 4개의 독립적인 10G 이더넷 서비스를 지원하며, 광섬유 소비를 줄이고 향후 확장을위한 공간을 제공하면서 40Gbps의 총 용량을 제공합니다.
고객 요구 사항
고객이 약 100km 떨어져 있는 두 사이트 사이에 고속 연결을 구축해야 했습니다.
두 곳 모두 이미 10G 이더넷 스위치를 배치하고 있으며 스위칭 인프라를 교체하지 않고 기존 네트워크를 확장하고자했습니다.
고객의 주요 요구 사항은 다음과 같습니다.
이러한 요구 사항을 충족시키기 위해 Olycom는 OM3800 광교통 플랫폼을 활용한 40G DWDM 포인트-투-포인트 전송 솔루션을 제안했습니다.
네트워크 아키텍처

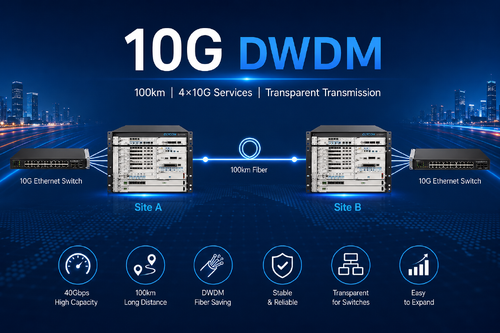

이 솔루션은 사이트 A와 사이트 B 사이의 고전적인 포인트-투-포인트 DWDM 아키텍처를 채택합니다.
각 사이트에서 기존 10G 이더넷 스위치는 표준 10G 회색 광 모듈을 사용하여 OM3800 10G OTU 카드에 직접 연결됩니다.
OTU 카드는 클라이언트 측의 회색 파장을 8채널 DWDM MUX/DEMUX 모듈로 전달하기 전에 DWDM 파장으로 변환한다.
멀티플렉스 광 신호는 EDFA 부스터 증폭기로 증폭되며, 약 100km의 단일 모드 섬유로 전송되며, 분산 보상 모듈 (DCM) 으로 보상됩니다.그리고 원격 사이트에 도달하기 전에 사전 증폭기 EDFA에 의해 다시 증폭.
마지막으로 원격 OTU는 DWDM 파장을 표준 10G 이더넷 광 신호로 변환하고 원격 10G 이더넷 스위치에 직접 전달합니다.
전체 전송 과정에서 이더넷 스위치는 구성 변경이나 프로토콜 변환이 필요없이 정상적으로 작동합니다.
DWDM 시스템은 두 네트워크 사이의 투명한 광학 전송 층으로 기능합니다.
솔루션 구성
배포된 시스템은 다음 장비로 구성됩니다.
|
카테고리 |
모델 |
설명 |
|
차체 |
OM3800-CH08 |
2U 체스 8개의 서비스 슬롯 |
|
NMS 카드 |
OM3800-NMS |
네트워크 관리 카드 |
|
OTU 카드 |
OM3800-OTU-10G |
4 × 10G 회색 SFP+에서 4 × DWDM SFP+ |
|
MUX/DEMUX |
OM3800-MDU08 |
8채널 DWDM 멀티플렉서/데멀티플렉서 |
|
EDFA 부스터 |
OM3800-OBA20/G12 |
광학 부스터 증폭기 |
|
DCM |
OM3800-DCM |
분산 보상 모듈 |
|
클라이언트 SFP+ |
10G 회색 모듈 |
10km LC 듀플렉스 |
|
라인 SFP+ |
10G DWDM 모듈 |
100km LC 듀플렉스 |
이 구성은 4개의 활성 10G 서비스를 지원하며 향후 네트워크 확장을 위해 4개의 추가 DWDM 파장을 사용할 수 있습니다.
10G 이더넷 스위치가 DWDM 시스템과 어떻게 통합되는가?
이 솔루션의 가장 큰 장점 중 하나는 기존 이더넷 인프라와 원활한 통합입니다.
스위치를 교체하거나 네트워크 프로토콜을 업그레이드하는 대신 고객은 표준 10G SFP+ 광 모듈을 사용하여 10G 이더넷 스위치를 OM3800 플랫폼에 연결합니다.
DWDM 플랫폼은 다음 몇 가지 광적 전송 기능을 수행합니다:
DWDM 시스템은 광학 계층에서 완전히 작동하기 때문에 상층 이더넷 서비스에 완전히 투명합니다.
이더넷 스위치의 관점에서, 원격 스위치는 실제 전송 거리가 약 100km에 도달하더라도 표준 광 링크를 통해 연결된 것처럼 보입니다.
이 투명한 아키텍처는 조직이 스위치 구성, 라우팅 정책, VLAN 설정 또는 네트워크 관리 시스템을 변경하지 않고 기존 네트워크를 확장 할 수 있습니다.
광적 전송 과정
전체 전송 작업 흐름은 간단하고 매우 효율적입니다.
이 프로세스는 대기 시간을 최소화하고 이더넷 서비스 무결성을 유지하면서 우수한 광 성능을 보장합니다.
기술적 이점
1높은 용량 전송
이 솔루션은 40Gbps의 총 전송 용량을 가진 4개의 독립적인 10G 이더넷 서비스를 지원합니다.
추가 DWDM 채널은 기존 플랫폼을 교체하지 않고 향후 업그레이드를 위해 사용할 수 있습니다.
2장거리 연결
이 시스템은 EDFA 광 증폭기와 분산 보상 모듈을 결합하여 약 100km의 전송 거리를 안정적으로 지원합니다.대도시 및 지역 척추 네트워크에 적합하도록.
3효율적인 섬유 사용
각 서비스에 별도의 광섬유 짝을 배치하는 대신 여러 10G 신호는 DWDM 기술을 통해 단일 광섬유 짝을 공유하여 광섬유 인프라 비용을 크게 줄입니다.
4투명한 네트워크 운영
DWDM 플랫폼은 광적 전송만을 수행하며 이더넷 프레임이나 더 높은 계층 프로토콜을 변경하지 않습니다.
기존의 스위치는 이전과 똑같은 방식으로 계속 작동하며, 배치와 유지보수를 단순화합니다.
5유연한 확장
설치된 8채널 DWDM MUX는 현재 4개의 파장만을 사용하며, 향후 서비스 성장에 필요한 리스퍼 채널을 사용할 수 있다.고객들은 광학 전송 인프라를 변경하지 않고 대역폭을 늘릴 수 있습니다..
전형적 사용법
이 10G DWDM 솔루션은 장거리, 고 대역폭 연결이 필요한 다양한 산업에 널리 적용됩니다.
일반적인 배치 시나리오는 다음과 같습니다.
이러한 각 환경에서 투명한 DWDM 전송은 조직이 스위칭 장비에 대한 투자를 유지하면서 기존 이더넷 네트워크를 확장 할 수 있습니다.
결론
이 프로젝트는 OM3800 10G DWDM 시스템이 100km 광섬유로 두 개의 10G 이더넷 스위치를 연결하는 신뢰할 수 있고 확장 가능하며 비용 효율적인 솔루션을 제공하는 방법을 보여줍니다.
10G OTU 카드, 8채널 DWDM 멀티플렉서, EDFA 광 증폭기, 그리고 분산 보상 모듈을 결합함으로써이 솔루션은 광섬유 소비를 크게 줄이는 동시에 40Gbps의 총 용량으로 투명한 광학 전송을 제공합니다..
기존의 이더넷 스위치가 변하지 않기 때문에, 배포는 빠르고 간단하며, 운영 장애를 최소화하고 구현 비용을 낮추고 있습니다.예약된 DWDM 파장은 향후 대역폭 확대에 대한 명확한 마이그레이션 경로를 제공합니다., 이 솔루션은 성장하는 기업 네트워크, 데이터 센터, 캠퍼스 환경 및 대도시 통신 인프라에 적합합니다.
신뢰할 수 있는 10G DWDM 솔루션, 확장 가능한 100km 광선 전송 시스템, 또는 긴 거리에 두 개의 10G 이더넷 스위치를 연결하는 실용적인 방법을 찾는 조직을 위해,OM3800 플랫폼은 성능의 이상적인 조합을 제공합니다.이 아키텍처는 오늘날의 연결 요구 사항에 대응할 뿐만 아니라 미래 광망 확장에 대한 견고한 기반을 마련합니다.
