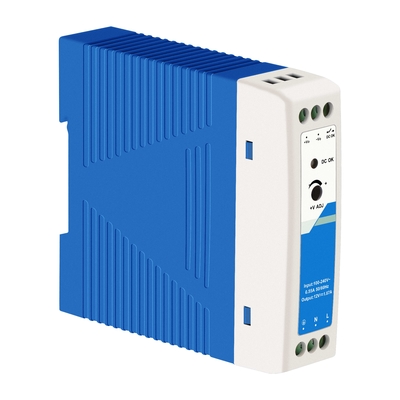

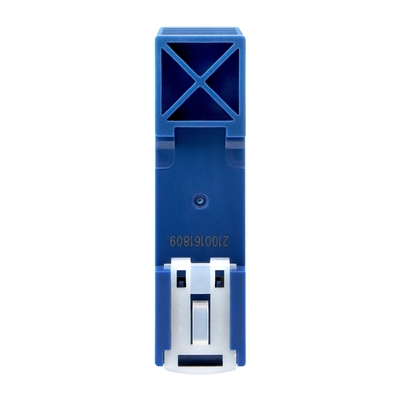

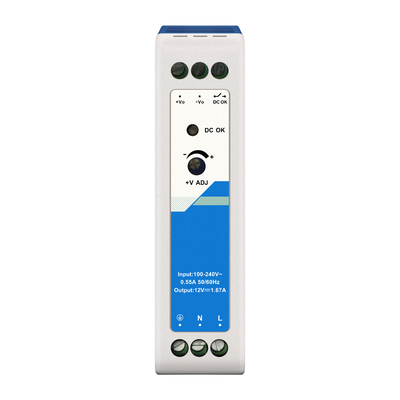

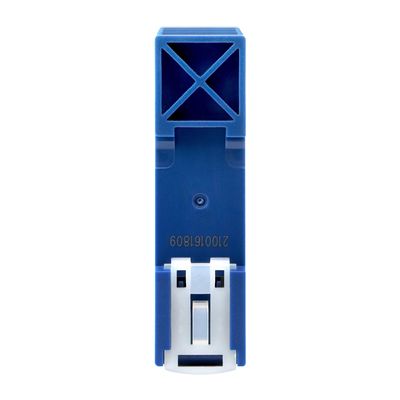

산업용 DIN 전원 공급 장치 12V
소개
IM-DAC220/DC12V1.67A는 산업용 PoE 스위치를 위해 AC220V를 DC12V로 변환합니다.
우수한 EMC 성능, 노이즈 내성 및 신뢰성을 통해 자동화 시스템의 안정적이고 지속적인 작동을 보장할 수 있습니다.
기술 데이터
| 입력 | |||||
| 목 | 작동 조건 | 최소 | 유형 | 최대. | 단위 |
| 입력 전압 범위 | AC 입력 | 85 | 264 | VAC | |
| DC 입력 | 120 | 370 | VDC | ||
| 입력 전압 주파수 | AC 입력 | 47 | 63 | 헤르츠 | |
| 입력 전류 | 115VAC | 0.55 | 에이 | ||
| 230VAC | 0.35 | ||||
| 돌입 전류 | 115VAC(콜드 스타트) | 20 | |||
| 230VAC(콜드 스타트) | 35 | ||||
| 누설 전류 | 240VAC | <0.5mA | |||
| 핫플러그 | 없는 | ||||
| 산출 | ||||||||||
| 목 | 작동 조건 | 최소 | 유형 | 최대. | 단위 | |||||
| 출력 전압 정확도 | 완전 부하 범위/48V | ±1.0 | % | |||||||
| 라인 규제 | 정격부하 | ±1.0 | ||||||||
| 부하 조절 | 230VAC | ±1.0 | ||||||||
| 최소 부하 | 0 | |||||||||
| 리플 및 노이즈 |
20MHz 대역폭 (피크 대 피크 값) |
100 | 120 | mV | ||||||
| 온도 계수 | ±0.03 | %/℃ | ||||||||
| 대기 시간 | 115VAC | 20 | ms | |||||||
| 230VAC | 50 | |||||||||
| DC OK 신호 |
출력 전압 조정 가능 범위 조정 |
9-13.5V/40mA | ||||||||
| 과전류 보호 | ≥125% Io, 정전류 모드, 자체 복구 | |||||||||
| 단락 보호 |
정전류 모드 자동으로 복구 결함 조건이 제거된 후 |
|||||||||
|
과전압 보호
|
16.2V 이하 |
출력 전압 딸꾹질
|
||||||||
| 일반적인 | ||||||||||
| 목 | 작동 조건 | 최소 | 유형 | 최대. | 단위 | |||||
|
격리 테스트
|
입력- |
1분간 내전압 시험, 누설전류 <10mA | 4000 | VAC | ||||||
| 입출력 | 2000 | |||||||||
| 산출- |
500 | |||||||||
|
격리 저항 |
입력- |
테스트 전압: 500VDC | 100 |
MΩ
|
||||||
| 입출력 | ||||||||||
| 산출- |
||||||||||
| 작동 온도 | -30 | +70 | ℃ | |||||||
| 보관 온도 | -40 | +85 | ||||||||
| 보관 습도 | 비응축 | 10 | 95 | %RH | ||||||
| 작동 습도 | 20 | 90 | ||||||||
| 스위칭 주파수 | 230VAC, 100% 부하 | 65 | kHz | |||||||
| 전력 경감 |
운영 중 온도 경감 |
50℃~-70℃ | 2.5 | %/℃ | ||||||
| 입력 전압 경감 | 85VAC-100VAC | 1.33 | %/VAC | |||||||
| 안전기준 |
|
설계는 UL/EN/IEC/BS EN62368-1을 참조하십시오. UL61010-1, UL508 |
||||||||
| 안전등급 | 클라시 | |||||||||
| MTBF | MIL-HDBK-217F@25℃ | >300,000시간 | ||||||||
| 기계 | |
| 케이스 재질 | 플라스틱, 내열성(UL94V-0) |
| 차원 | 95.00x22.50x85.00mm |
| 무게 | 125g(일반) |
| 냉각방식 | 자유 공기 대류 |
테스트 표준 및 결과
| 전자기 호환성 | |||
| 배출량 | CE | CISPR32/EN55032 클래스 B | |
| 답장 | CISPR32/EN55032 클래스 B | ||
| 고조파 전류 | IEC/EN61000-3-2 클래스 A | ||
| 면제 | ESD |
IEC/EN 61000-4-2 접촉 ±6KV/공기 ±8KV |
성능. 기준 A |
| RS | IEC/EN 61000-4-3 10V/m | 성능. 기준 A | |
| EFT | IEC/EN 61000-4-4 ±2KV | 성능. 기준 A | |
| 급등하다 | IEC/EN 61000-4-5 라인-라인 ±2KV/라인-접지 ±4KV | 성능. 기준 A | |
| CS | IEC/EN61000-4-6 10Vr.ms | 성능. 기준 A | |
| PFMF | IEC/EN61000-4-8 30A/m | 성능. 기준 A | |
|
전압 강하 짧은 중단 및 전압 변동 내성 |
IEC/EN61000-4-11 100% 하락 1기간 30% 강하 25주기(50Hz) 30주기(60Hz) |
성능. 기준 B | |
메모
1. AC 입력 전압이 85~100VAC이고 DC 입력이 120~140VDC인 경우 출력 전력은 온도 경감 곡선에 따라 감소해야 합니다.
2.이 제품은 자연 공랭식을 사용하는 응용 분야에 적합합니다.
주문 옵션
| IM-DAC220/DC12V1.67A | AC220V~DC12V1.67A, 20W, DIN 레일 장착, -30℃~70℃ |
| IM-DAC220/DC24V1A | AC220V~DC24V1A, 24W, DIN 레일 장착, -30℃~70℃ |
| IM-DAC220/DC48V2.5A | AC220V~DC48V2.5A, 120W, DIN 레일 장착, -40℃~70℃ |
| IM-DAC220/DC48V5A | AC220V~DC48V5A, 240W, DIN 레일 장착, -40℃~70℃ |
| IM-DAC220/DC48V10A | AC220V~DC48V10A, 480W, DIN 레일 장착, -40℃~70℃ |
