24 포트 2.5G L3 관리된 PoE 스위치
관리된 이더넷 스위치의 특징
24 포트 PoE 스위치 사양
| I/O 인터페이스 | |
| 전력 입력 | AC100-240V/50-60Hz |
| 이더넷 |
24* 100/1000/2500 Mbps PoE 포트 (1-4 포트 지원 IEEE802.3bt ((90W)) 6* 10G SFP+ 포트 1* RJ45 콘솔 포트 |
| 성능 | |
| 대역폭 | 240Gbps |
| 패킷 전송 비율 | 178.56Mpps |
| DDR SDRAM | 512MByte |
| 플래시 메모리 | 32MByte |
| 버퍼 메모리 | 16Mbit |
| MAC 주소 테이블 | 32K |
| 덤보 프레임 | 10K바이트 |
| VLAN | VLAN 범위 1-4094, 최대 활성 VLAN 4K |
| 표준 | |
| 네트워크 프로토콜 |
IEEE802.3 이더넷 MAC IEEE802.3u 100BASE-TX 빠른 이더넷 IEEE 802.3ab 1000BASE-T 기가비트 이더넷 IEEE 802.3z 1000BASE-X 기가비트 이더넷 (SFP) IEEE 802.3ae 10G 이더넷 IEEE802.3x 흐름 제어 IEEE 802.3az 에너지 효율 이더넷 IEEE 802.3ad 링크 집계 수행 표준 방법 IEEE 802.1AB LLDP/LLDP-MED (링크 레이어 디스커버리 프로토콜) IEEE 802.1D 스펜닝 트리 프로토콜 (STP) IEEE 802.1w 급속 스펜닝 트리 프로토콜 (RSTP) IEEE 802.1s 멀티플 스펜딩 트리 프로토콜 (MSTP) IEEE 802.1Q (VLAN 브리지 운영) IEEE 802.1p (VLAN 라벨) IEEE 802.1X 클라이언트/서버 액세스 제어 및 인증 |
| PoE 표준 |
IEEE802.3af ((15.4W), IEEE802.3at (30W) IEEE802.3bt (90W) |
| 산업 표준 |
EMS: EN61000-4-2 (ESD), EN61000-4-5 (파동) |
| 네트워크 매체 |
10Base-T: Cat3, 4, 5 또는 그 이상의 UTP ((≤100m) 100Base-TX: Cat5 또는 그 이상의 UTP ((≤100m) 1000Base-TX: Cat5 이상 UTP ((≤100m) |
| 섬유 매개체 |
멀티 모드 섬유: 50/125, 62.5/125, 100/140um 단일 모드 섬유: 8/125, 8.7/125, 9/125, 10/125um |
| 인증 | |
| 안전 인증서 | CE, FCC, RoHS |
| 환경 표준 | |
| 작업 환경 |
작업 온도: -10~50°C 저장 온도: -40~70°C 작업 습도: 10% ~ 90%, 응축되지 않습니다. 저장 온도: 5% ~ 95%, 응축되지 않습니다. |
| 함수 표시기 | |
| PWR |
켜: 켜 꺼져: 꺼져 |
| SYS |
가동: 시스템 가동 플래싱: 시스템 종료 또는 실패 |
|
PoE 전력등
|
꺼: PoE 전력 사용량이 90% 미만인 것을 나타냅니다. 플래싱: 90% ≤ P ≤ 95%의 PoE 전력 사용량을 나타냅니다. ON: PoE 전원이 95%로 사용된다는 것을 나타냅니다. |
| 경고등 | 시스템 온도 또는 전압 이상 경보 |
|
포트/링크 라이트
|
녹색 ON: 2.5G 연결 노란색: 100/1000M 링크 플래싱: 링크 전송 꺼져: 연결은 전송이 아닙니다. |
| PoE 라이트 |
켜져: PoE가 켜져 있습니다. 꺼져: PoE가 꺼져 |
| SFP 포트 라이트 |
블루 팅: 10G 연결 초록색: 2.5G 연결 플래싱: 링크 전송 꺼져: 연결은 전송이 아닙니다. |
|
리셋 버튼
|
다시 시작하기 위해 5 초 미만 동안 단축 누르십시오 공장 기본 설정으로 다시 설정하기 위해 5 초 이상 누르십시오. |
| 물리적 사양 | |
| 구조 크기 |
제품 크기: 440*281*44mm 패키지 크기: 500*365*85mm 제품 N.W: 4.37KG 제품 G.W: 5.14KG |
| 포장 정보 |
카튼 크기: 520*445*385mm 포장량: 5개 포장 무게: 26.7KG |
| 전력 전압 |
작동 전압: AC100-240V 50/60Hz 전원 공급: DC 54V7.69A 12V5A |
| 전력 소비 |
PoE: PoE 총 전력 최대 400W 전력 소비: 최대 52W |
| 패키지 목록 | 스위치: 1 세트; 사용 설명서: 1 세트; 품질 인증서: 1 세트; 전원 케이블: 1 세트; 직렬 케이블: 1 세트; 장착 귀: 1 쌍. |
차원
소프트웨어 기능 목록
| L3 함수 | |
| IPv4 | IPv4 VLAN 인터페이스 |
| IPv4 정적 경로 | |
| ARP | |
| IPv6 | IPv6 VLAN 인터페이스 |
| IPv6 정적 경로 | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | 라우터 ID |
| 인증 | |
| V2 | |
| L2 함수 | |
| 항구 | 포트 스위치 |
| 포트 설명 | |
| 포트 속도 | |
| 포트 듀플렉스 | |
| 포트 흐름 제어 | |
| 대대, 최대 10K | |
| 10G/2.5G (2023.3.2) | |
| 섬유 모듈 (DDM) | |
| 링크 집계 | 부하 균형 정책을 지원합니다. MAC 및 IP-MAC 기반 |
| 정적 및 동적 그룹 | |
| LACP를 지원합니다 | |
| 최대 8개 그룹 | |
| 폭풍 관리 | 보드캐스트 |
| 알 수 없는 멀티캐스트 | |
| 알려지지 않은 유니캐스트 | |
| 포트 미러링 | 1 대 1 모니터 |
| 1개의 모니터로 | |
| 침입/출입/ 둘 다 | |
| 최대 4개의 세션 그룹 | |
| 항구 보안 | MAC 주소 제한 |
| 포트 보안 MAC 주소 | |
| 보호/제약/폐기 | |
| 항구 격리 | |
| 항구율 제한 | |
| 루프백 탐지 | |
| VLAN | 접근/통자/하이브리드 |
| VLAN 터널 (QinQ 터널) | |
| 1 - 4094에서 합성 가능한 VID; 최대 4K 정적 VLAN 그룹 |
|
| 음성 VLAN | |
| MAC VLAN | |
| 감시 VLAN | |
| 프로토콜 VLAN | |
| GVRP | |
| MAC 주소 | 동적 주소 |
| 정적 주소 | |
| 필터링 주소 | |
| 스프닝 트리 프로토콜 | STP/RSTP/MSTP |
| BPDU 필터 | |
| BPDU 경비 | |
| 엣지 포트 | |
| LLDP | LLDP |
| LLDP MED | |
| 멀티캐스트 | IGMP 스노핑 |
| IGMP V1/V2/V3 | |
| 라우터 포트 | |
| 정적 IGMP 그룹 주소 | |
| IGMP 그룹 필터링 | |
| 쿼리어 | |
| MLD 스누핑 | |
| MVR | |
| 질적 안전 | 교통 분류, 엄격한 우선 순위 및 WRR |
| 항구 우선 순위 | |
| 802.1P 우선순위 | |
| IP TOS 우선 순위 | |
| IP DSCP 우선 순위 | |
| 포트당 최대 8개의 줄을 지원합니다. | |
| 우선순위 언급 | |
| PoE | |
| PoE 구성 | PoE 온도 |
| PoE 타입/수준/전력/전압/전류 | |
| PoE 스위치 | |
| PoE 워치дог | |
| PoE 전력 AF/AT 조정 | |
| PoE 스케줄 | |
| PoE 포트 타이머 재부팅 | |
| 서비스 | |
| DHCP | DHCP 서버 |
| IP 풀 | |
| 정적 결합 | |
| DHCP 릴레이 | |
| 옵션 43 | |
| 접근 프로토콜 | HTTP |
| HTTPS | |
| 텔넷 | |
| SSHv2 | |
| 관리자 ACL | |
| 세션 타임 아웃 | |
| 비밀번호 재시험 횟수 | |
| 조용 한 시간 | |
| 안전 | |
| AAA | 반지름 |
| TACACS+ | |
| 802.1X | |
| 포트/MAC/local/WEB에 있는 기지 | |
| DHCP 스누핑 | 글로벌/VLAN |
| 옵션 82 | |
| 회로 ID | |
| IP 소스 가드 | |
| 동적 ARP 검사 | |
| DOS | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| 진단 | |
| Syslog | 로그 메시지 |
| 원격 서버 | |
| 핑 | |
| 트래커 루트 | |
| 구리 시험 | |
| UDLD | |
| 관리 | |
| 액세스 관리자 | 콘솔 |
| HTTP/HTTPS | |
| 텔넷 | |
| SSH | |
| SNMP | |
| IP 관리자 | 정적 주소 |
| DHCP 클라이언트 | |
| IPv4 및 IPv6 주소를 지원합니다. | |
| VLAN 관리자 | |
| DNS | |
| 시간 동기화 | SNTP |
| 수동 시간 | |
| SNMP | V1/V2C/V3 |
| 유럽연합 | |
| V3 사용자 | |
| 그룹 | |
| 함정 호스트 | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 브릿지 MIB | |
| RFC 1643 이더넷 MIB | |
| RFC 2819 RMON MIB (그룹 1, 2, 3, 9) | |
| RFC 2863 인터페이스 MIB | |
| LLDP | |
| 민간 MIB | |
| RMON | 통계자료 |
| 역사 | |
| 이벤트 | |
| 경보 | |
| 사용자 | |
| 펌웨어 | 이중 이미지; 액티브 및 대체 펌웨어 이미지 사이를 교환. 펌웨어 업그레이드 |
| 구성 | 업로드 및 다운로드 |
| USB 인터페이스를 통해 업로드 및 다운로드 | |
| 저장 | |
| 다시 시작 | |
| 공장 부실 | |
| 표준 준수 | |
| IEEE 802.3x 흐름 조절 및 역압 | |
| IEEE 802.3ad 포트 트렁크 LACP | |
| IEEE 802.1D 스펜닝 트리 프로토콜 | |
| IEEE 802.1w 급속 스펜닝 트리 프로토콜 | |
| IEEE 802.1s 다중 스펜닝 트리 프로토콜 | |
| IEEE 802.1p 서비스 클래스 | |
| IEEE 802.1Q VLAN 태그 | |
| IEEE 802.1x 포트 인증 네트워크 제어 | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af 이더넷 전원 | |
| IEEE 802.3at 파워 오버 이더넷 플러스 | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
부속품
| SFP 트랜시버 | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| OSPLXG05D | 10GBASE-SR |
| OSPLXG06D | 10GBASE-SR (1310nm) |
| OSPLXG10D | 10GBASE-LR |
| OSPLXG40D | 10GBASE-ER |
| OSBLXG20D-23 | 10GBASE-BX-U (TX 1270 RX1330) |
| OSBLXG20D-32 | 10GBASE-BX-U (TX 1330 RX1270) |

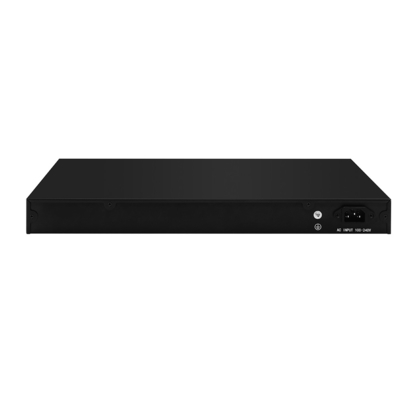

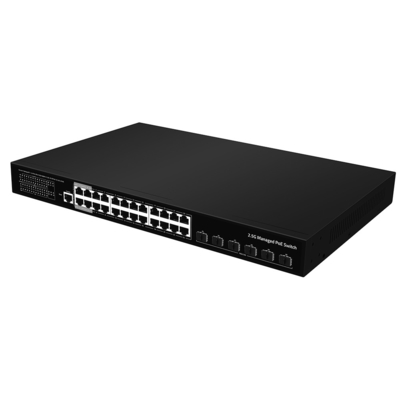

제품 사진
