L3 관리형 24포트 SFP 파이버 스위치
24포트 네트워크 스위치의 주요 특징
L3 매니지드 스위치 기술 데이터
| I/O 인터페이스 | |
| 힘 | AC 100-240V/50-60Hz |
| 이더넷 |
24* 기가비트 SFP 포트 8* 기가비트 이더넷 포트(콤보) 4* 10G SFP+ 포트 1* 콘솔 포트 |
| 성능 | |
| 대역폭 | 128Gbps |
| 패킷 전달 속도 | 95.23Mpps |
| DDR SDRAM | 128MByte |
| 플래시 메모리 | 16MByte |
| 패키지 캐시 | 12M |
| MAC 주소 | 16K |
| 점보 프레임 | 10Kbyte |
| VLAN | VLAN 범위 1-4094, 최대 활성 VLAN 4K |
| 전송 모드 | 보관 및 전달 |
| 기준 | |
| 네트워크 프로토콜 |
IEEE802.3(이더넷) IEEE802.3u(빠른 이더넷) IEEE 802.3ab(기가비트 이더넷) IEEE 802.3z(기가비트 이더넷 광섬유 표준) IEEE 802.3ae(10G 이더넷) IEEE802.3x(흐름 제어) IEEE 802.3az(에너지 효율적인 이더넷) IEEE 802.3ad(링크 집합) IEEE 802.1AB LLDP/LLDP-MED(링크 레이어 검색 프로토콜) IEEE 802.1D 스패닝 트리 프로토콜(STP) IEEE 802.1w RSTP(Rapid Spanning Tree Protocol) IEEE 802.1s MSTP(다중 스패닝 트리 프로토콜) IEEE 802.1Q(Visual LAN) IEEE 802.1p(VLAN 레이블) IEEE 802.1X(클라이언트/서버 액세스 제어 및 인증 프로토콜) |
| 산업 표준 |
EMS: EN61000-4-2(ESD) EN61000-4-5(서지) |
| 네트워크 매체 |
10BASE-T: Cat 3, 4, 5 이상 UTP(100m 이하) 100BASE-TX: Cat 5 이상 UTP(100m 이하) 1000BASE-TX: Cat 5 이상 UTP(100m 이하) |
| 광학 매체 |
다중 모드 광섬유: 850nm, 1310nm 전송 거리: 550m/2Km 단일 모드 광섬유: 1310nm, 1550nm 전송 거리: 20/40/60/80/100/120Km |
| 인증 | |
| 안전인증서 | CE, FCC, RoHS 규제 |
| 환경기준 | |
| 근무 환경 |
작동 온도: -10~50°C 보관 온도: -40~70°C 작동 습도: 10%~90%, 비응축 보관 온도: 5%~95%, 비응결 |
| LED 표시기 | |
| 지시자 | PWR, SYS, SW, PoE/ACT, 링크/ACT |
| PWR(전원 조명) | 켜짐: 전원이 켜짐, 꺼짐: 전원이 꺼짐 |
| SYS(시스템 조명) |
켜짐: 시스템 정상, 깜박임: 시스템 시작 중 또는 실패 |
| 링크/ACT(링크 및 데이터) | 켜짐: 링크 연결 중, 깜박임: 데이터 전송 중, 꺼짐: 링크 연결 끊김 |
| 물리적 사양 | |
| 구조 크기 |
제품 크기: 440*205*44mm 패키지 크기: 500*290*85mm 제품 NW : 3.06KG 제품 GW : 3.63KG |
| 포장 정보 |
판지 차원: 520*445*310mm 포장 수량: 5 PCS 포장 무게: 19.15KG |
| 전원 전압 |
전압: AC 100-240V/50-60Hz 전원 공급 장치: 12V8A |
| 전력 소비(최대) | 최대 38W |
| 패키지 목록 |
이더넷 스위치: 1 세트 사용 설명서: 1 PCS 증명서: 1개 전원 코드: 1PCS 직렬 케이블: 1PCS 랙 이어: 1쌍 |

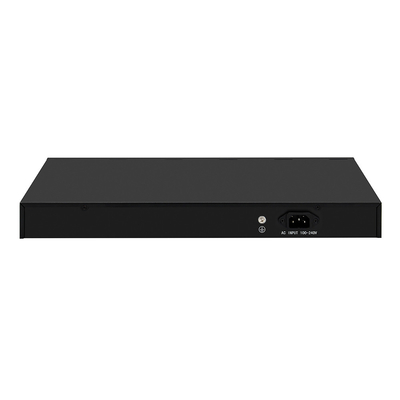

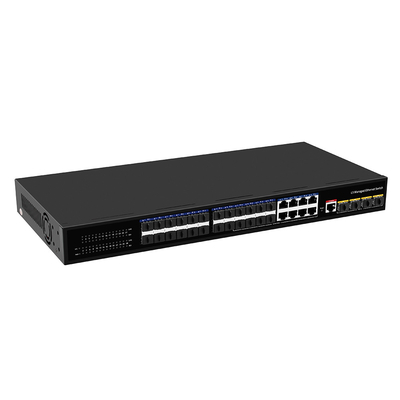

제품 사진
소프트웨어 기능
| L3 기능 | |
| IPv4 | IPv4 VLAN 인터페이스 |
| IPv4 정적 경로 | |
| ARP | |
| IPv6 | IPv6 VLAN 인터페이스 |
| IPv6 정적 경로 | |
| IPv6 ND | |
| 찢다 | V1/V2 |
| OSPF | 라우터 ID |
| 입증 | |
| v2 | |
| L2 기능 | |
| 포트 | 포트 스위치 |
| 포트 설명 | |
| 포트 속도 | |
| 포트 듀플렉스 | |
| 포트 흐름 제어 | |
| 점보, 최대 10K | |
| 10G/2.5G 지원(2023.3.2) | |
| 파이버 모듈(DDM) | |
| 링크 집계 | 로드 밸런싱 정책을 지원합니다. MAC 및 IP-MAC 기반 |
| 정적 및 동적 그룹 | |
| LACP 지원 | |
| 최대 8개 그룹 | |
| 폭풍 제어 | 보드캐스트 |
| 알 수 없는 멀티캐스트 | |
| 알 수 없는 유니캐스트 | |
| 포트 미러링 | 일대일 모니터 |
| 다대일 모니터 | |
| 수신/송신/둘 다 | |
| 최대 4개의 세션 그룹 | |
| 포트 보안 | MAC 주소 제약 |
| 포트 보안 MAC 주소 | |
| 보호/제한/종료 | |
| 포트 격리 | |
| 포트 속도 제한 | |
| 루프백 감지 | |
| VLAN | 액세스/트렁크/하이브리드 |
| VLAN 터널(Q-in-Q 터널) | |
| 1 - 4094까지 VID를 구성할 수 있습니다. 최대. 4K 정적 VLAN 그룹 |
|
| 음성 VLAN | |
| MAC VLAN | |
| 감시 VLAN | |
| 프로토콜 VLAN | |
| GVRP | |
| MAC 주소 | 동적 주소 |
| 고정 주소 | |
| 주소 필터링 | |
| Spnning 트리 프로토콜 | STP/RSTP/MSTP |
| BPDU 필터 | |
| BPDU 가드 | |
| 엣지 포트 | |
| ERPS | SFP 포트만 |
| 모든 포트 | |
| LLDP | LLDP |
| LLDP MED | |
| 멀티캐스트 | IGMP 스노핑 |
| IGMP V1/V2/V3 | |
| 라우터 포트 | |
| 정적 IGMP 그룹 주소 | |
| IGMP 그룹 필터링 | |
| 쿼리어 | |
| MLD 스누핑 | |
| MVR | |
| QoS | 트래픽 분류 기반, 엄격한 우선순위 및 WRR |
| 포트 우선순위 | |
| 802.1P 우선순위 | |
| IP TOS 우선순위 | |
| IP DSCP 우선순위 | |
| 포트당 최대 8개의 대기열 지원 | |
| 우선순위 언급 | |
| 서비스 | |
| DHCP | DHCP 서버 |
| IP 풀 | |
| 정적 바인딩 | |
| DHCP 릴레이 | |
| 옵션 43 | |
| 액세스 프로토콜 | HTTP |
| HTTPS | |
| 텔넷 | |
| SSHv2 | |
| 관리자 ACL | |
| 세션 시간 초과 | |
| 비밀번호 재시도 횟수 | |
| 침묵의 시간 | |
| 보안 | |
| AAA | 반지름 |
| TACACS+ | |
| 802.1X | |
| 포트/MAC/로컬/WEB 기반 | |
| DHCP 스누핑 | 글로벌/VLAN |
| 옵션 82 | |
| 회로 ID | |
| IP 소스 가드 | |
| 동적 ARP 검사 | |
| DoS | |
| ACL | 맥 ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| 진단 | |
| 시스템로그 | 로깅 메시지 |
| 원격 서버 | |
| 핑 | |
| 경로 추적 | |
| 구리 테스트 | |
| UDLD | |
| 관리 | |
| 관리자 액세스 | 콘솔 |
| HTTP/HTTPS | |
| 텔넷 | |
| SSH | |
| SNMP | |
| 관리자 IP | 고정 주소 |
| DHCP 클라이언트 | |
| IPv4 및 IPv6 주소 지원 | |
| 관리자 VLAN | |
| DNS | |
| 시간 동기화 | SNTP |
| 수동 시간 | |
| SNMP | V1/V2C/V3 |
| 지역 사회 | |
| V3 사용자 | |
| 그룹 | |
| 트랩 호스트 | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 브리지 MIB | |
| RFC 1643 이더넷 MIB | |
| RFC 2819 RMON MIB(그룹 1, 2, 3 및 9) | |
| RFC 2863 인터페이스 MIB | |
| LLDP | |
| 프라이빗 MIB | |
| RMON | 통계 |
| 역사 | |
| 이벤트 | |
| 경보 | |
| 사용자 | |
| 펌웨어 | 펌웨어 업그레이드 |
| 구성 | 업로드 및 다운로드 |
| 구하다 | |
| 다시 시작 | |
| 공장 기본값 | |
| 표준 준수 | |
| IEEE 802.3x 흐름 제어 및 배압 | |
| LACP가 포함된 IEEE 802.3ad 포트 트렁크 | |
| IEEE 802.1D 스패닝 트리 프로토콜 | |
| IEEE 802.1w 고속 스패닝 트리 프로토콜 | |
| IEEE 802.1s 다중 스패닝 트리 프로토콜 | |
| IEEE 802.1p 서비스 클래스 | |
| IEEE 802.1Q VLAN 태깅 | |
| IEEE 802.1x 포트 인증 네트워크 제어 | |
| IEEE 802.1ab LLDP | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
부속품
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX(1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U(TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D(TX 1550 RX1310) |
| OSPLXG05D | 10GBASE-SR |
| OSPLXG06D | 10GBASE-SR(1310nm) |
| OSPLXG10D | 10GBASE-LR |
| OSPLXG40D | 10GBASE-ER |
| OSBLXG20D-23 | 10GBASE-BX-U(TX 1270 RX1330) |
| OSBLXG20D-32 | 10GBASE-BX-U(TX 1330 RX1270) |
QC 프레임워크
1. 기준
ISO9001, CE, FCC, RoHS, IEC 61753, ITU-T G.694.1을 준수합니다. 산업 현장 네트워킹 및 장거리 전송 사양을 충족합니다.
2. 프로세스
광섬유, 커넥터, 전송 칩 및 낙뢰 보호 모듈의 수입 검사;
생산 조립 및 광로 결합 검사;
광 전송 지수 테스트, 릴레이 전송 검증, 서지 및 ESD 보호 테스트;
광범위한 온도 사이클 테스트, 간섭 방지 테스트, 장시간 연속 작동 테스트;
납품 전 노화 선별 및 전체 성능 회귀 테스트를 거칩니다.
3. 테스트
광손실, 분산내성, 전송거리, 릴레이 성능, ESD/낙뢰 보호, -40~75℃ 온도 적응성.
4. 도구
광학 시간 영역 반사계(OTDR), 섬유 손실 테스터, ESD 시뮬레이터, 환경 테스트 챔버.
5. 시스템
전체 광 경로 테스트 기록, 일련번호 추적성, 구성요소 및 공급업체 품질 아카이브.
6. 개선
전송 안정성 분석, 현장 결함 시뮬레이션, 낙뢰 보호 및 간섭 방지 최적화.
