견고한 IP67 방수 8포트 기가비트 산업용 이더넷 스위치
관리형 M12 철도 이더넷 스위치

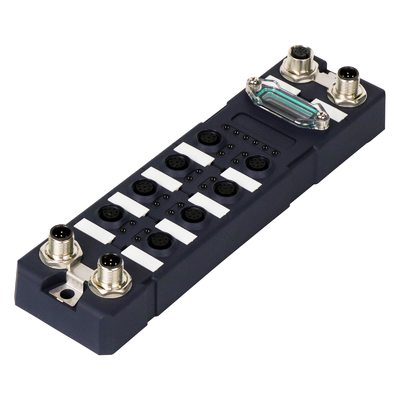

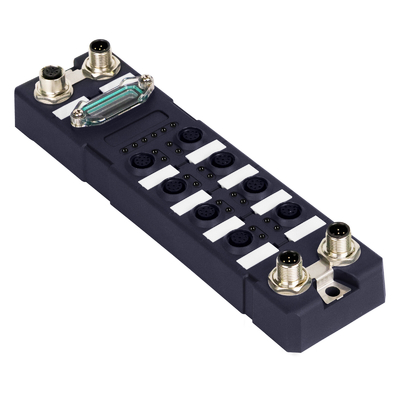

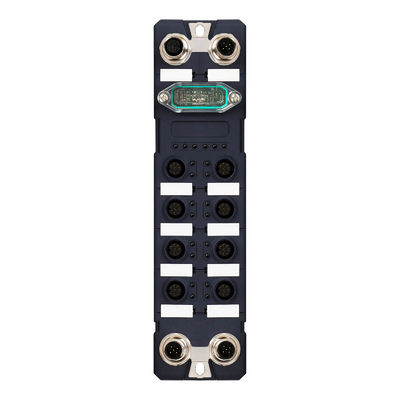

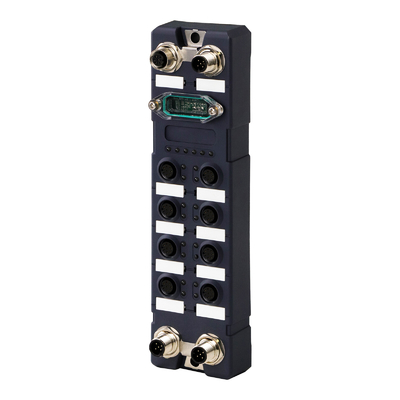

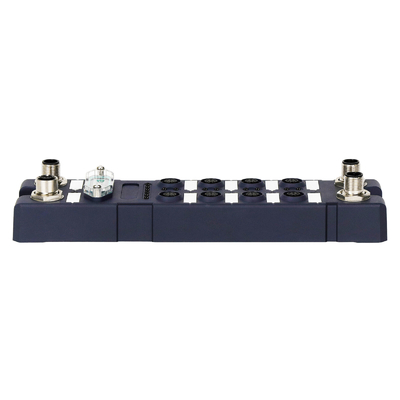

8포트 IP67 이더넷 스위치 소개
IM-WS080WGM 시리즈는 10/100/1000Mbps 방수 M12 스위치로, -40°C ~ +75°C의 작동 온도 범위에서 웹 관리를 지원합니다., IP67 보호 등급 및 EMC 산업 등급 요구 사항을 충족하며 위험한 환경 인증을 통과합니다.FCC 및 CE 표준을 준수합니다. 안정적인 방수 산업 설계는 자동화 시스템의 지속적이고 안정적인 작동을 보장할 수 있습니다.
산업용 풀 기가비트 스위치 사양
| 제품명 | 10/100/1000Mbps 관리형 산업용 방수 스위치 (8TP) |
| 모델 번호 | IM-WS080WGM |
| 포트 | 8 x 10/100/1000M M12 네트워크 포트, M12(암), 8핀 A-코드, 자동 흐름 제어, 전체/반이중 모드, MDI/MDI-X 자동 튜닝 |
| 표준 | IEEE 802.3, IEEE 802.3u, IEEE 802.3x 흐름 제어, IEEE 802.1Q VLAN 태깅, IEEE 802.1p CoS, IEEE 802.1X 인증, IEEE 802.3ad 링크 집계 프로토콜: IGMPv1/v2, SNMPv1/v2 DHCP 클라이언트 TFTP, HTTP, HTTPS, Telnet, Syslog SSH, SNMP Inform, DDM, Ping/tracert 감지, MIB 라이브러리: MIB-II, Ethernet-Like MIB, |
| 관리형 |
★ 점보 프레임 처리: 9k ★ 버퍼 보고: 64K ★ 브로드캐스트 스톰 억제: 브로드캐스트, 멀티캐스트, 알 수 없는 유니캐스트 억제 지원 ★ 흐름 제어: IEEE802.3x 협상 흐름 제어, CAR 기능 채택, 속도 제한 단계는 1Kb ★ ITU-802.3/Y1344 ERPS ★ 멀티캐스트 프로토콜: IGMP 스누핑 ★ 포트 관리: 포트 격리 및 포트 집계 지원 ★ DHCP 관리: DHCP 스누핑, 옵션 82 지원 ★ QoS 메커니즘: 802.1p; 포트 기본 우선 순위 마킹 지원, 각 포트는 최소 4개의 다른 우선 순위 큐 보유 ★ 보안: 로그인 액세스 인증, 로그인 비밀번호 수정, MAC 주소 필터링, 동적 또는 정적 MAC 주소 학습 지원 / ARP 학습 기능 켜기 및 끄기 지원, ARP 메시지 속도 제한 / IP+MAC+ 포트 수동 및 자동 스캔 바인딩 설정 IEEE 802.1x (포트 기반, MAC 기반), 802.1x 데이터 패킷 투명 전송 가능 / 포트 루프 감지 |
| 스위칭 기능 |
교환 용량: 20Gbps 패킷 전달 속도: 14.8Mpps MAC 주소 테이블: 4K 스왑 지연: <5μs 전송 방식: 저장 및 전달 |
| 전원 공급 장치 |
입력 전압: DC12-52V 역극성 보호: 지원 과부하 보호: 지원 이중화 보호: 지원 |
| 환경 |
작동 온도: -40°C ~ 75°C; 보관 온도: -40°C ~ 85°C; 작동 습도: 5% ~ 95%, 비응축 |
| 산업 표준 |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8 교통 제어: NEMA-TS2 진동: IEC 60068-2-6 낙하: IEC 60068-2-32 충격: IEC 60068-2-27 철도 교통: EN 50121-4 |
| 기계적 정보 |
안전 등급: IP67 크기: 125 x 60 x 25mm. 무게: 0.5kg |
| 보증 | 3년 |
관리형 기능의 주요 특징
IP67 방수 스위치 적용:
액세서리
| 전원 케이블 및 커넥터 |
| M12 L-코드 4핀, 최대 10A, 케이블 포함 암 커넥터, 길이: 1m |
| M12 L-코드 4핀, 최대 10A, 듀얼 커넥터 암-수 커넥터, 케이블 포함, 길이: 1m |
| M12 L-코드 4핀, 최대 10A, 암 커넥터, 비차폐 TPU 케이스 |
| M12 L-코드 4핀, 최대 10A, 수 커넥터, 비차폐 TPU 케이스 |
| 신호 케이블 및 커넥터 |
| M12 A-코드 8핀, 케이블 포함 수 커넥터, 길이: 1m |
| M12 A-코드 8핀, 케이블 포함 수 커넥터, 길이: 1m |
| M12 B-코드 8핀, 케이블 포함 수 커넥터, 길이: 1m |
| M12 B-코드 8핀, 케이블 포함 수 커넥터, 길이: 1m |
FAQ:
IM-WS080WGM은 실외 및 열악한 산업 환경을 위해 설계된 IP67 관리형 산업용 이더넷 스위치입니다.
다음과 같은 응용 분야에 적합합니다:
IM-WS080WGM은 IP67 보호 등급과 금속 하우징 디자인을 특징으로 하여 먼지, 습기 및 온도 변화가 발생할 수 있는 환경에서 스위치를 보호하는 데 도움이 됩니다.
작동 온도 범위 -40°C ~ 75°C를 지원하여 다양한 산업 현장 응용 분야에 적합합니다.
IM-WS080WGM은 표준 RJ45 포트 대신 M12 산업용 이더넷 커넥터를 사용합니다.
M12 인터페이스는 다음과 같은 산업 응용 분야를 위해 설계되었습니다:
IM-WS080WGM은 8 x 10/100/1000Mbps M12 이더넷 포트를 제공합니다.
컨트롤러, 카메라 및 현장 장비와 같은 여러 산업용 이더넷 장치를 연결할 수 있습니다.
예. IM-WS080WGM은 관리형 산업용 이더넷 스위치입니다.
다음과 같은 관리 기능을 지원합니다:
이러한 기능을 통해 엔지니어는 산업 네트워크를 구성하고 유지 관리할 수 있습니다.
