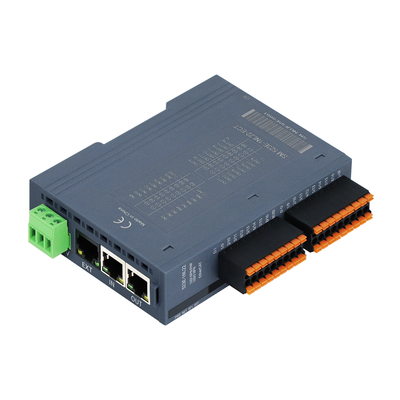

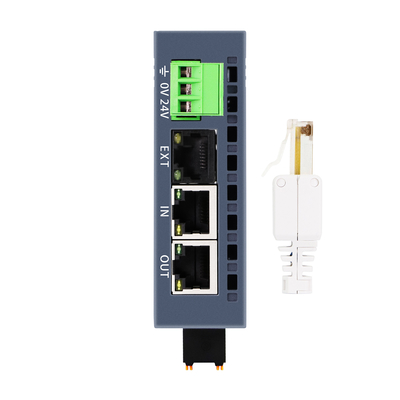

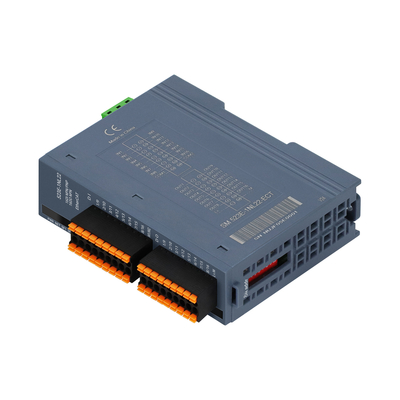

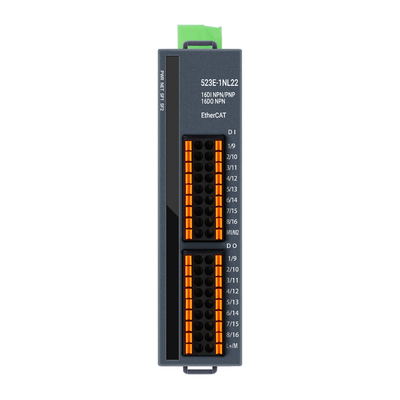

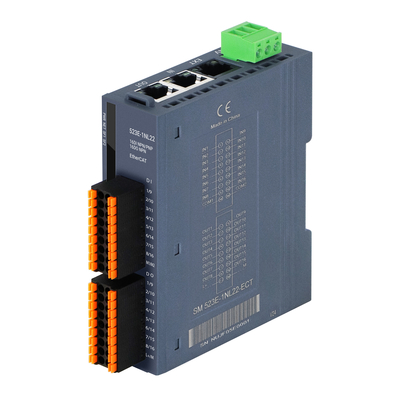

EtherCAT 프로토콜 PAL I/O 시스템 EtherCAT 분산 확장식 커플러
3 RJ45 16DI+16DO I/O 모듈
PAL I/O 시스템의 제품 특징
사양의EtherCAT 확장식 결합기
| 모델 모델 | OM52xE 분산식 확장식 결합기 |
| 기술 사양 | |
| 작동 전압 | 24VDC (18VDC~28VDC) |
| 가동 전류 소비 | 다른 제품 모델은 다릅니다. 자세한 내용은 제품 설명서를 참조하십시오. |
| 전력 보호 | 역접속 방지 보호, 전압 흡수 |
| 버스 통신 인터페이스 | 2*RJ45 |
| 확장 모듈 인터페이스 | 1*RJ45 |
| 전원 터미널 타입 | 플러그인 커넥터, 스크루 터미널 |
| 신호 터미널 타입 | 플러그인 커넥터, 직접 플러그인 PUSH-IN 연결 포트,또는 MIL 코른 소켓 |
| 명령어 표시 | 전력 표시등, NET 녹색 표시등, SF 빨간 표시등,IO 신호 녹색 표시등 |
| 지원 프로토콜 | EtherCAT |
| 주인-종 분류 | 독립적인 스롭 장치 |
| 온톨로지 IO 포인트 | 예, 자세한 내용은 주문 데이터를 참조하십시오. |
| 초전류 보호 문턱 | 1.5A,5ms |
| IO 응답 시간 | 최소 500us |
| 확장 할 수 있는 능력 | 16 EM500E-EM 모듈 |
| 연장 연결 거리 | 전체 길이는 150m이고 모듈 사이의 길이는 20m로 제한됩니다. |
| 케이블 길이 (보호) | 최대 500m |
| 케이블 길이 (보호되지 않은) | 가장 긴 입력 포인트는 300m, 가장 긴 출력 포인트는 150m입니다 |
| 스래브 설정 | |
| 주소 설정 | DIP 스위치 또는 마스터 스테이션으로 구성 |
| 세그먼트별 역의 최대 수 | 255 (지원 스테이션의 특정 수는 주 스테이션에 의해 결정됩니다.) |
| 작업 환경 | |
| 작업 온도 | -20~60°C |
| 작업 습도 | 5%~90% (집화되지 않습니다) |
| 고도 고도 | 2000m (80kPa) 이하 2000m (80kPa) 이하 |
| 보호 수준 | IP20 |
| 크기 (L*W*H) | 27mm*104mm*114mm |
포장
주문 세부 사항
| 사양 | 제품 번호 |
| OM523E 수직 내부 버스 분산 확장 결합기, EtherCAT 버스, 3 개의 RJ45 포트, WellAUBUS 백플레인 버스 (검은 RJ45 포트 네트워크 케이블 캐스케이드,카테고리 5e 네트워크 케이블 모듈 길이는 20m로 제한됩니다., 전체 연장 케이블 총 (약 150 미터), 16 모듈까지 확장 할 수 있습니다, 24VDC 전원 공급, 역 ID 주소를 설정하기 위해 8자리 다이얼 코드,보디는 16DI (공용 카소드/공용 안도 입력) 를 탑재하고 있습니다., 16DO (NPN 출력), IP20 보호 수준, DN35 철도 설치를 지원 |
OM523E-1NL22-ECT |
| OM523E 수직 내부 버스 분산 확장 결합기, EtherCAT 버스, 2 개의 RJ45 포트, WellAUBUS 백플레인 버스 (검은 RJ45 포트 네트워크 케이블 캐스케이드,카테고리 5e 네트워크 케이블 모듈 길이 (20m까지 제한), 전체 연장 케이블 총 (약 150 미터), 16 모듈까지 확장 할 수 있습니다, 24VDC 전원 공급, 역 ID 주소를 설정하기 위해 8자리 다이얼 코드,보디는 16DI (공용 카소드/공용 안도 입력) 를 탑재하고 있습니다., 16DO (NPN 출력), DN35 설치를 지원합니다. |
OM523E-1NL22-ECT-MIL |
| OM523E 수직 내부 버스 분산 확장 결합기, EtherCAT 버스, 3 개의 RJ45 포트, WellAUBUS 백플레인 버스 (검은 RJ45 포트 네트워크 케이블 캐스케이드,카테고리 5e 네트워크 케이블 모듈 길이 (20m까지 제한), 전체 연장 케이블 총 (제한 150 미터), 16 모듈까지 확장 할 수 있습니다, 24VDC 전원 공급, 역 ID 주소를 설정하는 8자리 코드,보디는 16DI (공용 카소드/공용 안도 입력) 를 탑재하고 있습니다.16DO (PNP 출력), IP20 보호 수준, 지원 DN35 철도 설치 |
ON523E-1BL22-ECT |
| OM524E 수직 내부 버스 분산 확장 결합기, EtherCAT 버스, 3 개의 RJ45 포트, WellAUBUS 백플레인 버스 (검은 RJ45 포트 네트워크 케이블 캐스케이드,카테고리 5e 네트워크 케이블 모듈 길이 (20m까지 제한), 전체 연장 케이블 (150 미터로 제한), 16 모듈까지 확장 할 수 있습니다, 24VDC 전원 공급, 역 ID 주소를 설정하기 위해 8자리 다이얼 코드,보디는 16DI (공용 카소드/공용 안도 입력) 를 탑재하고 있습니다., 16DIO (NPN 입력/NPN 출력 구성 가능, 2 채널 구성), IP20 보호 수준, DN35 철도 설치를 지원 |
OM524E-2NL22-ECT |
FAQ:
1- 제조사인가요?
네, 우리는 우리의 생산 라인과 연구 개발 팀을 가지고 있습니다.
아래 VR 링크를 통해 저희 사무실과 생산 구역을 방문하시기 바랍니다.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2주문할 수 있는 기간은 얼마인가요?
지불을 받은 후, 우리는 생산을 시작합니다.
만약 여러분이 인기 있는 모델을 주문한다면, 우리는 보통 재료를 가지고 있습니다. 몇 가지 테스트를 거친 후에, 우리는 재료를 배송할 것입니다.
만약 우리가 주식을 가지고 있지 않다면, 생산 시간은 보통 50pcs/pair 이하의 3~5 일일입니다.
3어떻게 주문을 보내죠?
우리는 항공 (DHL, UPS 또는 FEDEX) 또는 바다 (대량 주문을 위해) 를 통해 물건을 보낼 것입니다.
구매한 상품을 고객의 배송 계좌 또는 운송사에서 보내면 됩니다.
3 ~ 5 일일이 걸립니다.
4MOQ는 뭐죠?
1 PC / 쌍.
많은 모델에 대해, 우리는 재고를 가지고 있습니다, 그것은 당신의 테스트를 위해 샘플을 보내는 것이 쉽습니다.
5할인 할 수 있나요?
예, 보통 양과 샘플 테스트를 통해 결정됩니다.
