4채널 광섬유 우회 모듈
OLP OBP 광학 우회 스위치에 대한 소개
올리콤 광학 스위치 모듈은 100G/40G/10G/1G 및 100M 광섬유 연결을 지원하며 SC/LC 단일 모드 및 멀티 모드 옵션을 제공합니다.
또한 복잡한 테스트 시스템의 광 경로 요구를 충족시키고 제품 테스트 효율성을 향상시키기 위해 사용자 정의 할 수 있습니다.
그것은 고밀도 광 통신 시스템에 연결 될 수있는 광 통신 시스템의 모니터링 및 보호를위한 필수 핵심 제품입니다.
전원 끄기 보호 장치의 사양
| 제품 이름 | 광섬유 우회 스위치 |

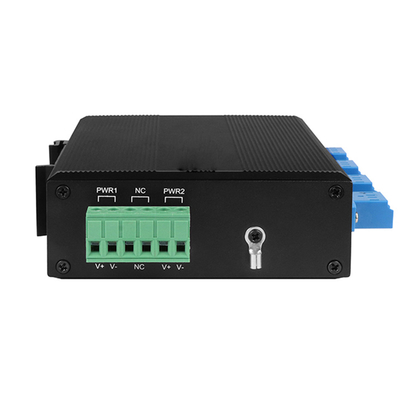

| 전원 인터페이스 | 표준 산업용 터미널 블록 |
| 극성 보호 | 지원 |
| 광섬유 인터페이스 | LC |
| 파장 범위 | 850±40/1300±40nm; 1260~1650nm |
| 테스트 파장 | 850/1300nm; 1310/1550nm |
| 손실을 삽입 | 타입:0.6 dB 최대:1.0 dB; 타입:00.6dB 최대:10.0 dB |
| 수익 손실 | MM≥30 dB SM≥50 dB |
| 채널 교류 | MM≥35 dB SM≥55 dB |
| 양극화 손실 | ≤0.05 dB |
| 파장 손실 | ≤0.05 dB |
| 온도 손실 | ≤0.05 dB |
| 반복 가능성 | ≤0.05 dB |
| 작동 전압 | DC12V-52V |
| 사용 기간 | ≥100000000번 |
| 전환 시간 | ≤ 10 ms |
| 전송 광 전력 | ≤ 500mW |
| 환경 |
작업 온도:-20°~70°C 보관 온도:-40°~85°C |
| 차원 | 114mmx93mmx35mm |

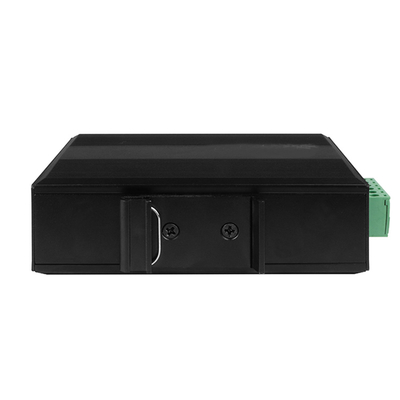

| 설치 방법 | 딘 레일 장착 |
| 보호등급 | IP40 |
바이패스 섬유 스위치 적용

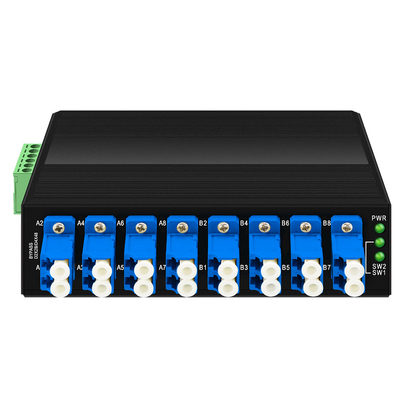

LED 상태
PWR: 이것은 장치의 전력 표시기입니다.
SW1: 우회 운용 상태 표시기 1
SW2: 우회 작동 상태 표시기 2
차원
설치
