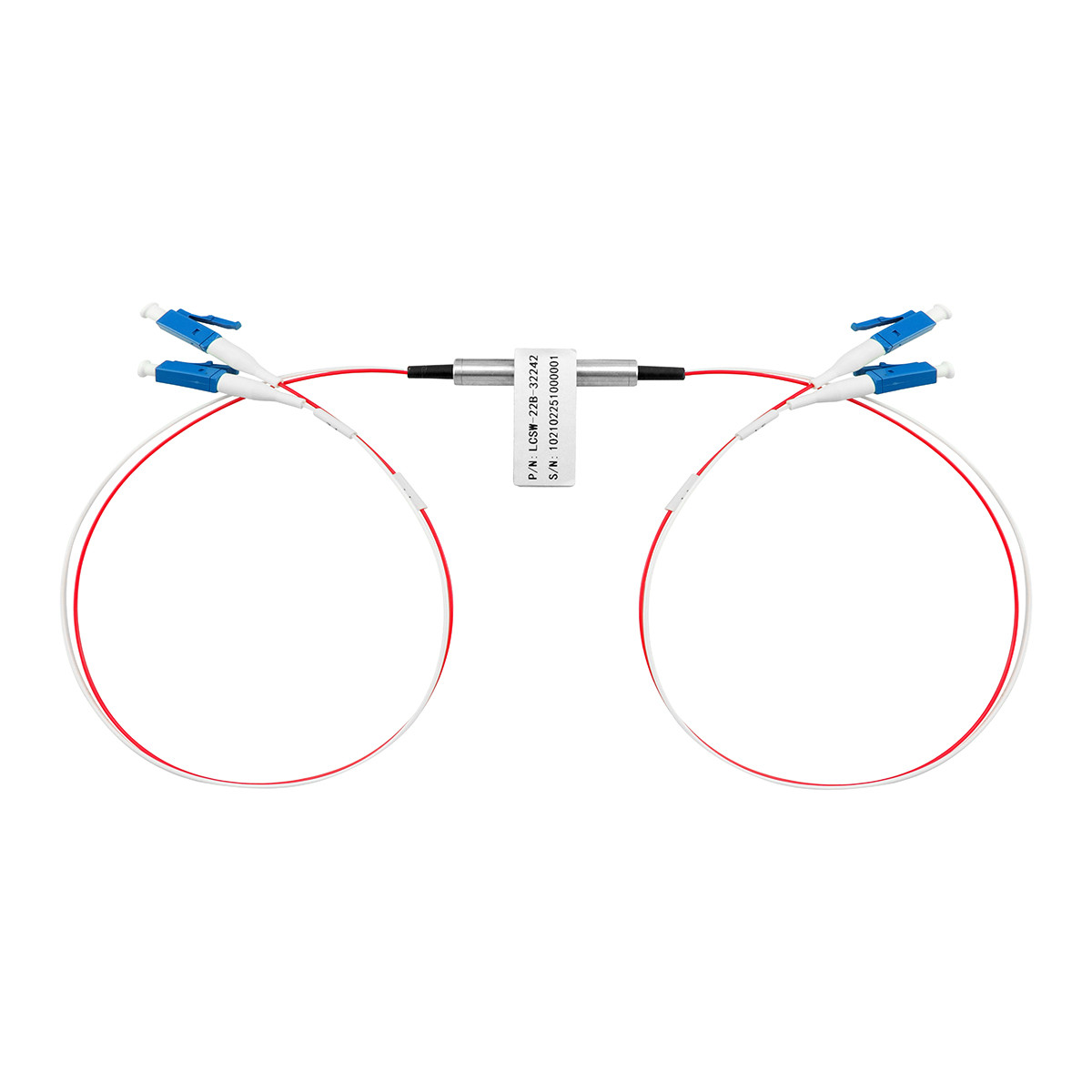

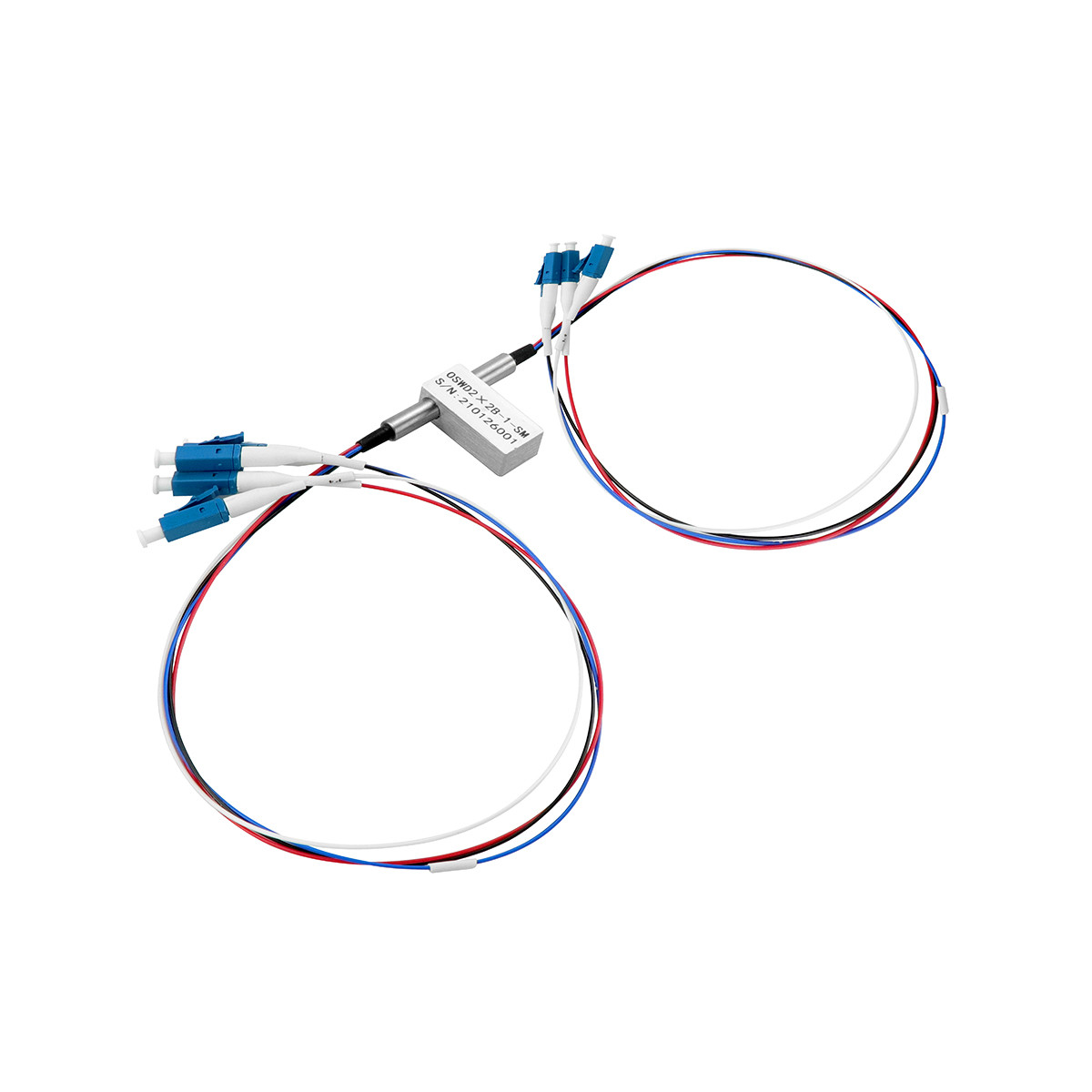

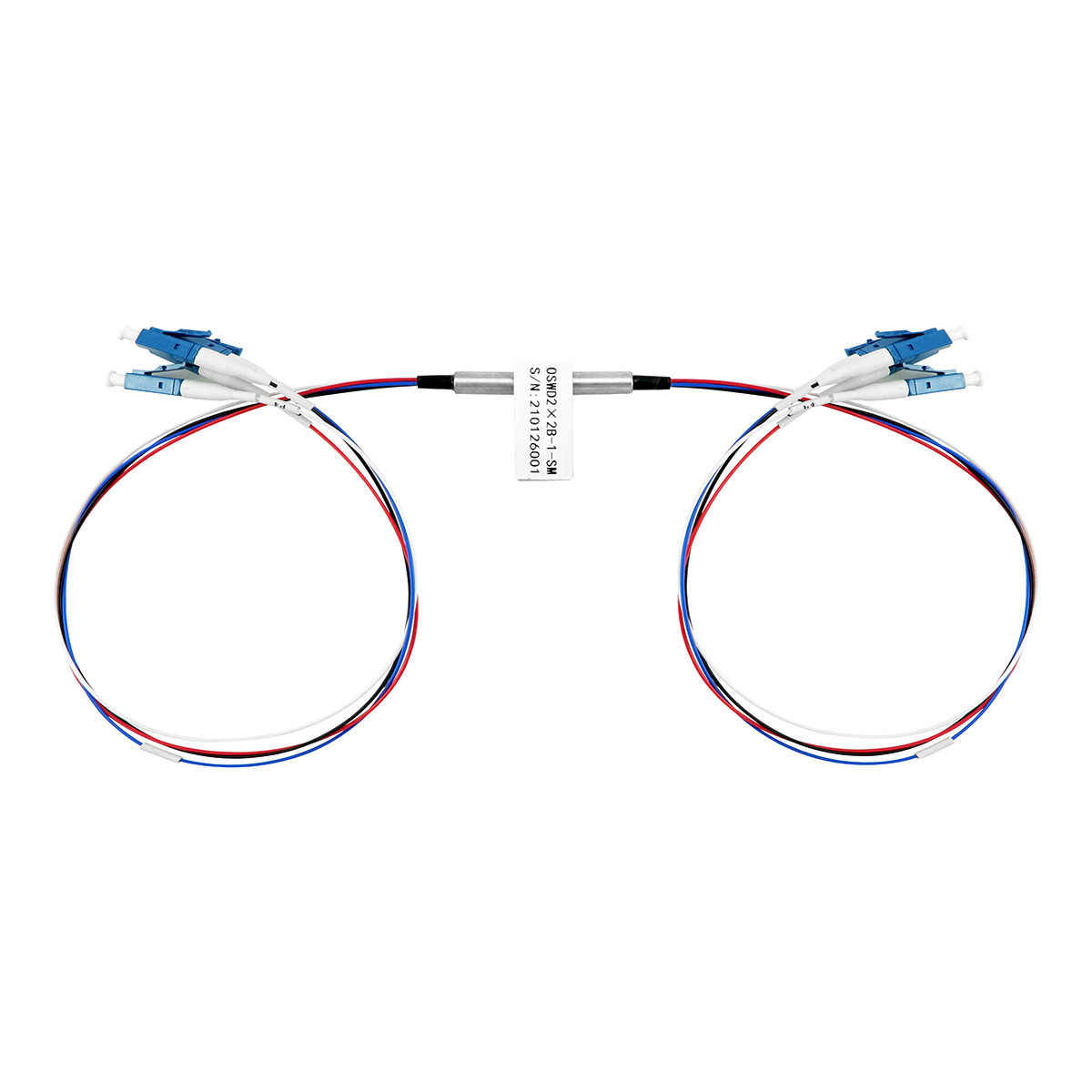

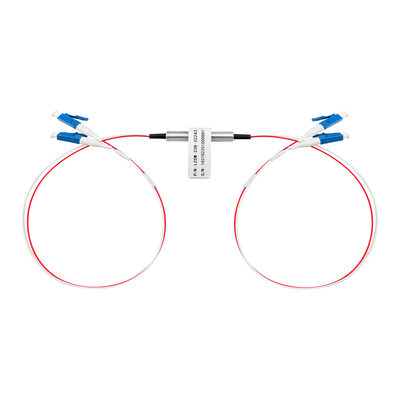

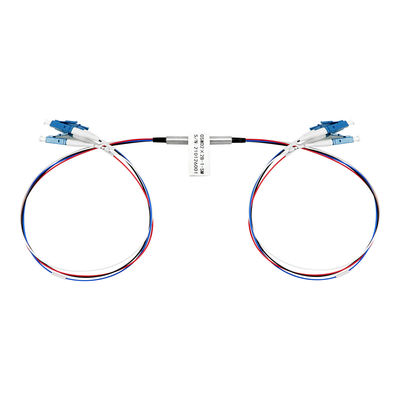

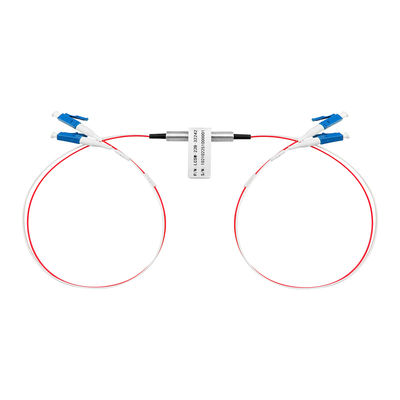

사양
| 매개 변수 | 단위 | OSWD2×2B | |
| 파장 범위 | nm | 850±40 / 1300±40 | 1260 ~ 1650 |
| 테스트 파장 | nm | 850 / 1300 | 1310 / 1550 |
| 삽입 손실 1, 2 | dB | 타입: 0.6 최대: 1.0 | 타입: 0.6 최대: 1.0 |
| 수익 손실 1, 2 | dB | MM ≥ 30 SM ≥ 50 | |
| 크로스 스톡 1 | dB | MM ≥ 35 SM ≥ 55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| 반복 가능성 | dB | ≤±0.02 | |
| 작동 전압 | V | 30.0 또는 5.0 | |
| 내구성 | 사이클 | ≥ 10 백만 | |
| 전환 시간 | ms | 타입: 3 최대: 8 | |
| 광전력 | mW | ≤ 500 | |
| 작동 온도 | °C | -20 ~ +70 | |
| 저장 온도 | °C | -40 ~ +85 | |
| 상대 습도 | % | 5 ~ 95 | |
| 무게 | g | 14 | |
| 차원 | mm | (L) 27.0×(W) 12.0×(H) 8.2 ±0.2 | |
|
참고: 1. 작동 온도 및 SOP 내에서 2커넥터를 제외하면요 |
|||
광학 스위치, 높은 성능, 낮은 삽입 손실 및 컴팩트 차원으로 유명합니다.
OADM, OXC, 시스템 모니터링 및 보호에 이상적인 구성 요소입니다.
콤팩트한 패키지로 고밀도 광 통신 시스템에 쉽게 통합 될 수 있습니다.
신청서
핀 구성
| 종류 | 국가 | 광학 경로 | 전기 드라이브 | 상태 센서 | ||||||
| D2×2B | 핀 1 | 핀 5 | 핀 6 | 핀 10 | 핀 2-3 | 핀 3-4 | 핀 7-8 | 핀 8-9 | ||
| 꽉 잡는 | A | P1-P3 ∙ P2-P4 ∙ | -- | -- | GND | V+ | 닫아 | 오픈 | 오픈 | 닫아 |
| B |
P1-P1 ∙ P2-P2 ∙ P3-P3·, P4-P4· |
V+ | GND | -- | -- | 오픈 | 닫아 | 닫아 | 오픈 | |
| 턱이 없는 것 | A | P1-P3 ∙ P2-P4 ∙ | -- | -- | -- | -- | 닫아 | 오픈 | 오픈 | 닫아 |
| B |
P1-P1 ∙ P2-P2 ∙ P3-P3·, P4-P4· |
V+ | -- | -- | GND | 오픈 | 닫아 | 닫아 | 오픈 | |
광학 경로
| 국가 A | 상태 B |
 |
|
차원
전기 사양
| 사양 | 전압 | 전류 | 저항력 |
| 5V 잠금 | 4.5~5.5V | 36~44mA | 125 Ω |
| 5V 잠금 방지 | 4.5~5.5V | 26~32mA | 175 Ω |
| 3V 잠금 | 2.7~3.3V | 54~66mA | 50 Ω |
| 3V 잠금 방지 | 2.7~3.3V | 39~47mA | 70 Ω |
주문 정보
7201-D2×2B-A-B-C-D-E-F-G
예제:7201-D2×2B-SM-FS-3-L-90-12-FA
| A | B | C | D | E | F | G |
| 섬유 종류 | 테스트 파장 | 작동 전압 | 스위치 타입 | 튜브 종류 |
섬유 길이
|
커넥터 |
|
SM: SM, 9/125 M5:MM, 50/125 M6:MM, 62.5/125 X: 다른 것 |
85: 850±40nm O: O 대역 ((1260~1360nm) C: C 대역 ((1530~1565nm) L: L 대역 ((1565~1625nm) U: U 대역 ((1625~1675nm) FS: 1260~1650nm |
3: 3V 5: 5V
|
L: 잠금 N: 잠금 없이 |
25250m (~ 250m) (공화섬유) 90:900m X: 다른 것 |
05: 0.5m±5m 10: 1.0m±5m 12: 1.2m±5m 15: 1.5m±5m X: 다른 것 |
OO: 없습니다. LP: LC/PC LU: LC/UPC LA: LC/APC FP: FC/PC FU: FC/UPC FA: FC/APC SP: SC/PC SU: SC/UPC SA: SC/APC STP: ST/PC STA: ST/APC X: 다른 것 |
