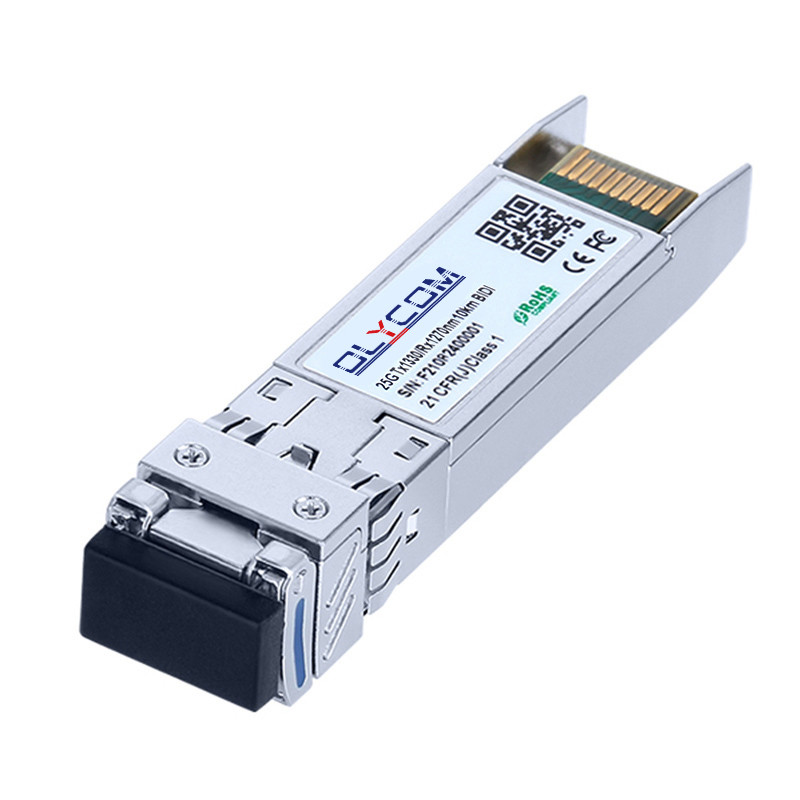

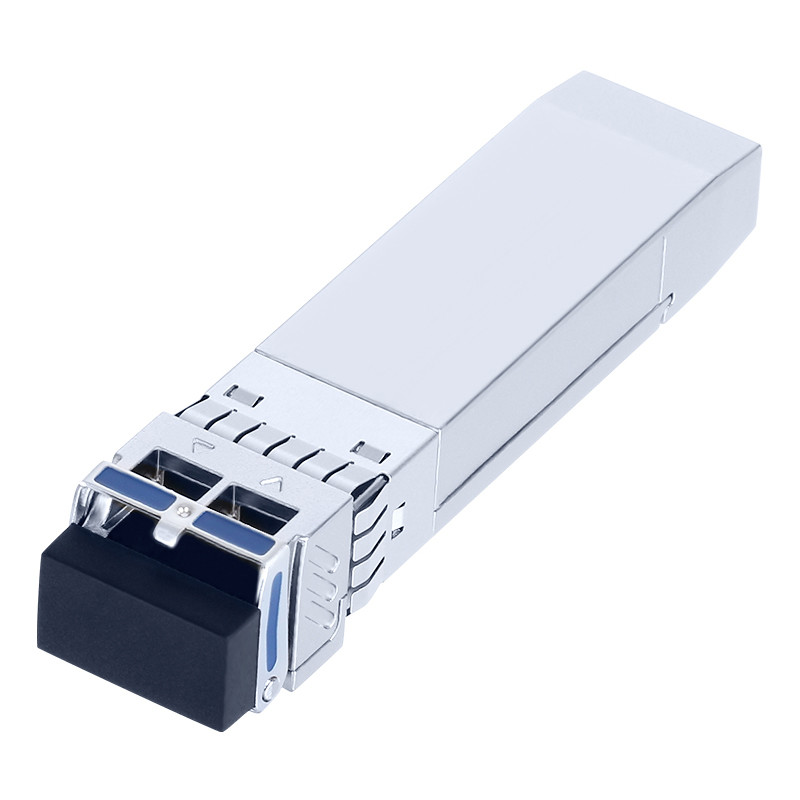

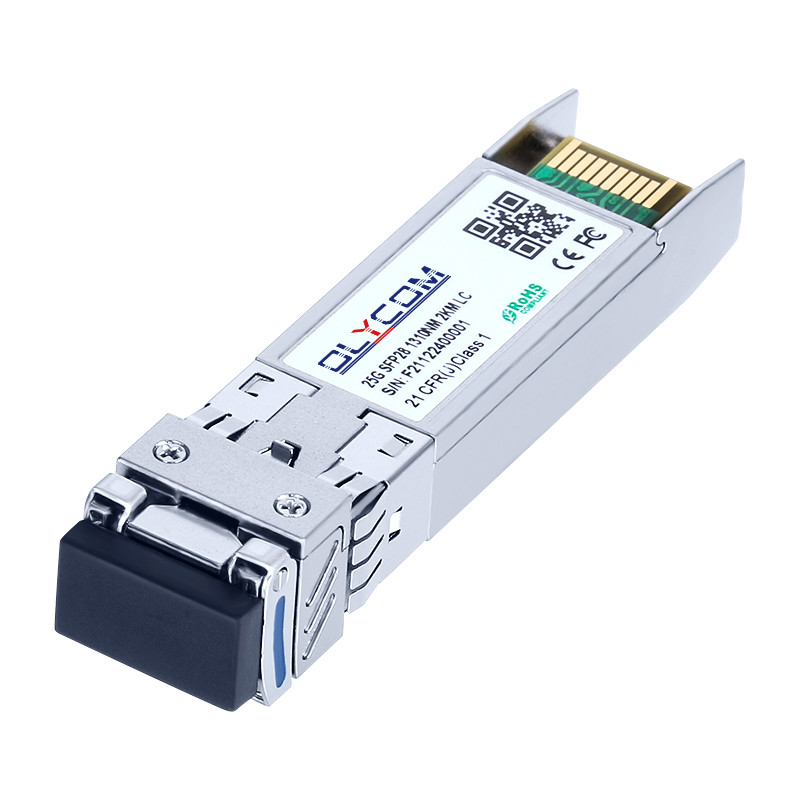

1471~1571nm CWDM 25G DDM 광섬유 송수신기
제품특징
광학 및 전기적 특성
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 메모 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | λc-6.5 | λc | λc+6.5 | nm | |||
| 스펙트럼 폭(-20dB) | Δλ | 1 | nm | |||||
| 측면 모드 억제 비율 | SMSR | 30 | - | 데시벨 | ||||
| 평균 출력 전력 | 입을 삐죽 내밀기 | -1 | +6 | dBm | 1 | |||
| 멸종 비율 | 응급실 | 6 | 데시벨 | |||||
| 데이터 입력 스윙 차동 | 빈 | 180 | 850 | mV | 2 | |||
| 입력 차동 임피던스 | 진 | 90 | 100 | 110 | Ω | |||
| 송신 비활성화 | 장애를 입히다 | 2.0 | Vcc | 다섯 | ||||
| 할 수 있게 하다 | 0 | 0.8 | 다섯 | |||||
| 송신 오류 | 잘못 | 2.0 | Vcc | 다섯 | ||||
| 정상 | 0 | 0.8 | 다섯 | |||||
| 수화기 | ||||||||
| 중심 파장 | λc | 1450 | 1620 | nm | ||||
| 수신기 감도 | -14 | dBm | 3 | |||||
| 수신기 과부하 | 2 | dBm | 3 | |||||
| LOS De-Assert | 손실 | -15 | dBm | |||||
| LOS 어설션 | 로사 | -35 | dBm | |||||
| LOS 히스테리시스 | 0.5 | 데시벨 | ||||||
| 데이터 출력 스윙 차동 | Vout | 300 | 900 | mV | 4 | |||
| 로스 | 높은 | 2.0 | Vcc | 다섯 | ||||
| 낮은 | 0.8 | 다섯 | ||||||
핀 설명
| 핀 | 신호 이름 | 설명 | 플러그 순서 | 메모 |
| 1 | 비트 | 송신기 접지 | 1 | |
| 2 | 송신 오류 | 송신기 오류 표시 | 3 | 참고 1 |
| 3 | 송신 비활성화 | 송신기 비활성화 | 3 | 참고 2 |
| 4 | SDA | SDA 직렬 데이터 신호 | 3 | |
| 5 | SCL | SCL 직렬 클록 신호 | 3 | |
| 6 | MOD_ABS | 모듈이 없습니다. 모듈 내에 접지됨 | 3 | |
| 7 | RS0 | 연결되지 않음 | 3 | |
| 8 | 로스 | 신호 손실 | 3 | 참고 3 |
| 9 | RS1 | 연결되지 않음 | 3 | |
| 10 | 바뀌다 | 수신기 접지 | 1 | |
| 11 | 바뀌다 | 수신기 접지 | 1 | |
| 12 | RD- | 투자 수신된 데이터 출력 | 3 | 참고 4 |
| 13 | RD+ | 수신된 데이터 출력 | 3 | 참고 4 |
| 14 | 바뀌다 | 수신기 접지 | 1 | |
| 15 | VCCR | 수신기 전원 공급 장치 | 2 | |
| 16 | VCCT | 송신기 전원 공급 장치 | 2 | |
| 17 | 비트 | 송신기 접지 | 1 | |
| 18 | TD+ | 데이터 전송 | 3 | 참고 5 |
| 19 | TD- | 투자 데이터 전송 | 3 | 참고 5 |
| 20 | 비트 | 송신기 접지 | 1 |
애플리케이션
설명
SFP28 트랜시버는 SMF를 통해 25.78Gbps의 데이터 속도와 10km 전송 거리를 지원하는 고성능, 비용 효율적인 모듈입니다.
트랜시버는 냉각식 EML 레이저 송신기, TIA(트랜스 임피던스 프리앰프) 및 MCU 제어 장치와 통합된 PIN 포토다이오드의 세 부분으로 구성됩니다. 모든 모듈은 클래스 I 레이저 안전 요구 사항을 충족합니다.
송수신기는 SFP 다중 소스 계약 및 SFF-8472 디지털 진단 기능과 호환됩니다.
차원
주문정보
| 부품 번호 | 제품 설명 |
| OSPLTG10D-Cxx | 1471~1571nm CWDM, 25.78Gbps,10km, DDM, 0°C~+70°C |
| λC 파장 가이드 | ||||||||
| 암호 | λC | 단위 | 암호 | λC | 단위 | 암호 | λC | 단위 |
| 47 | 1471 | nm | 51 | 1511 | nm | 55 | 1551 | nm |
| 49 | 1491 | nm | 53 | 1531 | nm | 57 | 1571 | nm |
