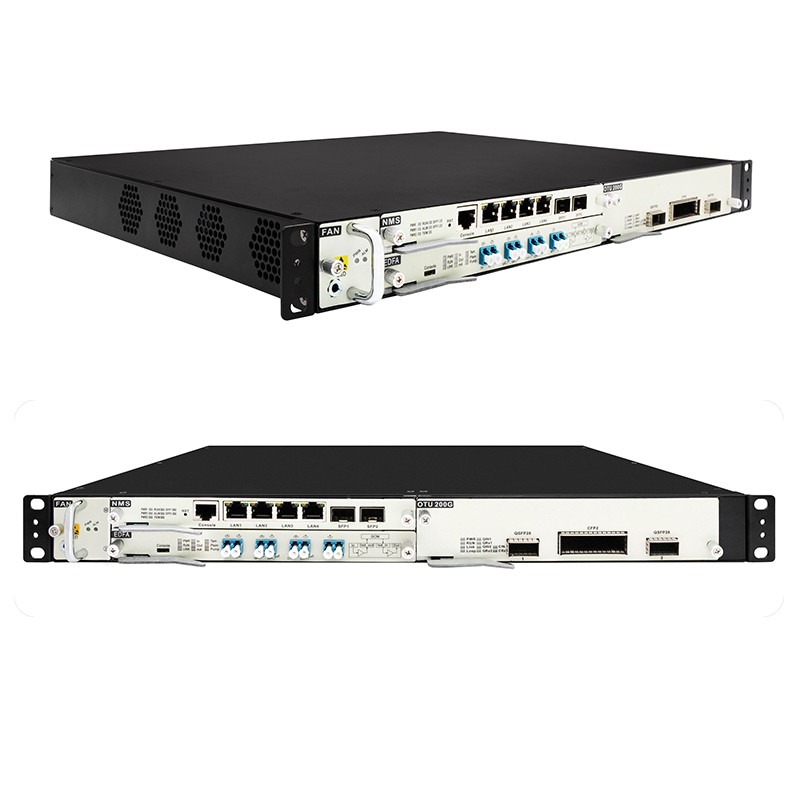

열 교환 가능한 EDFA 광 증폭기 카드
제품 특성
사양
| 기능 | 설명 | |
| 작업 파장 범위 | 표준형: 1529nm~1561nm 확장형: 1528nm~1568nm | |
| EDFA 타입 | OBA 전력 증폭 | OPA 전력 증폭 |
| 최소 입력 광 전력 | -22dBm | -32dBm |
| 최대 출력 광 전력 | +20dBm | +16dBm |
| 최대 이득 | 17dB | 20dB |
| 소음 수치 | <5.5dB | |
| 평면성 증가 | <1.5dB | |
| 독점 기술 | 지원 가이드 잠금, 가이드 조절, 일시 제어 기술, 출력 광 전력 자동 종료 | |
| 네트워크 관리 기능 |
광전력, 펌핑, 온도 등을 포함한 EDFA 작동 상태를 실시간 모니터링하는 것을 지원합니다. 지원 펌프 종료 문턱 및 자동 회복 시간 설정 기능 |
|
| 점유된 슬롯의 수 | 지원 OSP3800 전체 시리즈 체시, 1 슬롯을 차지, (0.5U) | |
| 광적 인터페이스 | LC/UPC | |
| 최대 전력 소비 | 15W | |
| MTBF | >100,000시간 | |

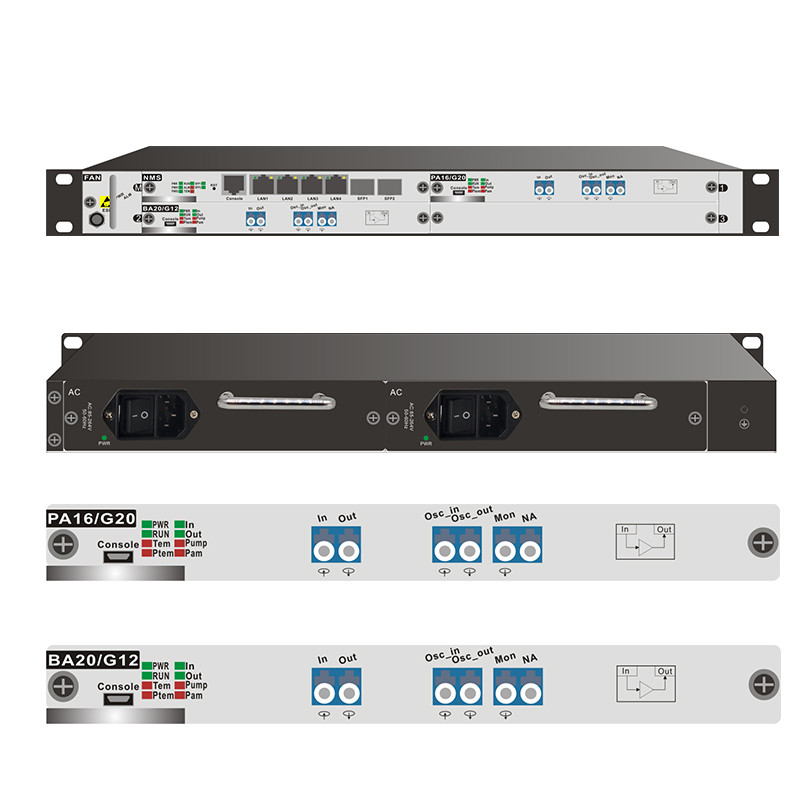

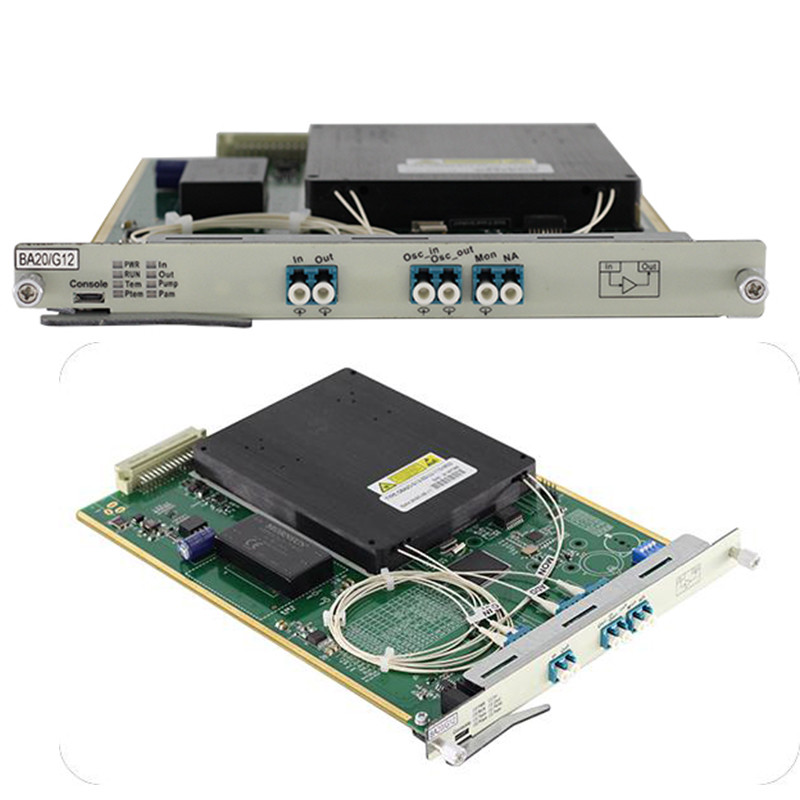

구조
인터페이스 정의
| 인터페이스 | 항목 | 기능/설명 |
| 들어와 | EDFA 입력 인터페이스 | 작은 신호 광전력 입력 포트 |
| 꺼져 | EDFA 출력 인터페이스 | EDFA 증폭 출력 광 포트 |
| OSC_IN | 모니터링 채널 입력 포트 | 네트워크 관리 정보 전송을 위해 네트워크 관리 카드 SFP TX에 연결 |
| OSC_Out | 모니터링 채널 출력 포트 | 네트워크 관리 정보 전송을 위해 네트워크 관리 카드 SFP RX에 연결 |
| MON | 감시 항구 | EDFA 성능 모니터링 인터페이스, 링크 OPM 또는 스펙트모터 |
지표 설명
| 인터페이스 | 항목 | 설명 |
| PWR | EDFA 전력 표시기 | 켜고, EDFA 전원 공급은 정상이고, 켜고, 전원 공급 고장 |
| 실행 | EDFA 운영 지표 | 켜면 EDFA가 정상적으로 작동하고, 켜면 작동이 고장난 상태입니다 |
| 들어와 | EDFA 입력 경보 표시기 | 켜면 입력값이 비정상적이죠; 끄면 입력값이 정상적이죠. |
| 꺼져 | EDFA 출력 경보 표시기 | 켜면 출력이 비정상적이죠; 끄면 출력이 정상적이죠. |
| 템 | EDFA 모듈 온도 경보 표시기 | 켜면, EDFA 모듈의 온도가 비정상적이고, 켜면, 모듈의 온도가 정상적입니다. |
| Ptem | 펌프 온도 경보 표시기 | 펌프 온도가 이상하면 펌프 온도가 정상이면 |
| 펌프 | 펌프 경고 표시기 | 펌프가 켜져, 펌프가 꺼져, 펌프가 켜져 |
| 팜 | 펌프 전류 경보 표시기 | 펌프 전류가 비정상적으로 켜져 있고, 펌프 전류가 정상적으로 켜져 있습니다. |
소개
EDFA (Erbium Doped Fiber Amplifier) 광학 증폭 카드의 주요 기능은 전송 링크의 신호 빛에 전력 보상 수행입니다.그리고 동시에 C 대역에서 최대 48개의 채널 (채널 간격은 100GHz) 또는 96개의 채널 (채널 간격은 50GHz) 까지 증폭할 수 있습니다..
광적 신호는 평면 이득, 조정 가능한 이득 및 소음 지수의 특성을 가지고 있습니다.
그것은 DWDM 시스템, 미래의 고속 시스템 및 모든 광망 장거리 전송의 필수적이고 중요한 부분입니다.
EDFA 카드 모니터링 정보
설정
1입력 및 출력 전력 경보 문턱 설정
증폭기의 입력 및 출력 전력의 경보 문턱은 네트워크 관리를 통해 설정 할 수 있습니다. 입력 전력이 문턱보다 낮으면 EDFA가 경보합니다.EDFA 펌프가 꺼져 있습니다., 그리고 EDFA는 작동하지 않습니다. EDFA 출력이 임계치보다 낮으면 경보가 요청됩니다.
2. 작업 모드 설정
증폭기의 작동 모드는 네트워크 관리를 통해 설정할 수 있습니다: AGC 일정한 증강 모드, APC 일정한 출력 모드, ACC 일정한 전류 모드, 증강은 AGC 모드로 설정할 수 있습니다.설정 범위는 ±1db가 가장 좋습니다., 출력 전력은 APC 모드에서 설정할 수 있습니다, 설정 범위는 ± 1dBm 최적입니다
3. 눈 보호 모드 설정
설치 및 디버깅 또는 문제 해결을 할 때,유지보수 직원의 부상을 피하기 위해 EDFA의 출력 전력을 줄이기 위해 네트워크 관리 시스템을 통해 증폭기의 눈 보호 모드를 켜면 됩니다.
