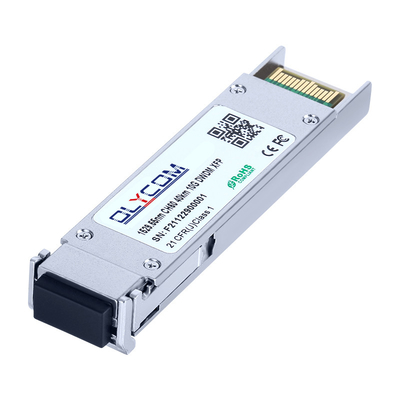

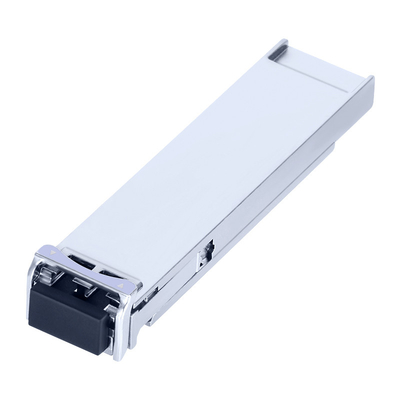

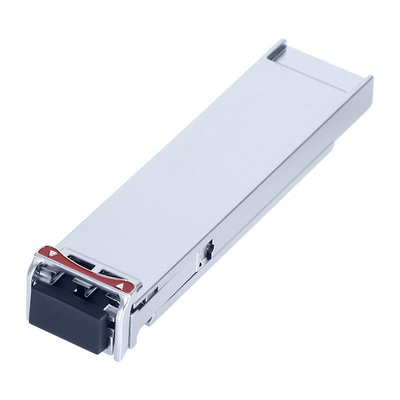

40km 도달 10G DWDM XFP 모듈
설명
XFP 모듈은 10G 소형 인자 플러거블 (XFP) 멀티 소스 계약 (MSA) 에 적합하며 9.953 ~ 11.1Gbps의 데이터 속도를 지원하며 SMF에서 최대 40km의 전송 거리를 지원합니다.
트랜스시버 모듈은 100GHz C 밴드 1528.77~1563.05nm DWDM 냉각 EML 레이저와 PIN 광다이오드를 가진 수신기를 포함합니다.송신기와 수신기는 넓은 온도 범위 내에서 분리되어 있으며 최적의 열 분산과 우수한 전자기 보호 기능을 제공하여 10 GbE 시스템에 높은 포트 밀도를 가능하게합니다..
광학 및 전기적 특성
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 | ||
| 송신기 | ||||||||
| 중앙 파장 | λc | 1528.77 | 1563.05 | nm | ||||
| 스펙트럼 너비 ((-20dB) | Δλ | 1 | nm | |||||
| 사이드 모드 억제 비율 | SMSR | 30 | dB | |||||
| 중앙 파장 간격 | 100 | GHz | ||||||
| 평균 출력 전력 | 파우트 | -1 | +2 | dBm | 1 | |||
| 멸종 비율 | 응급실 | 8.2 | dB | |||||
| 데이터 입력 스윙 미분 | VIN | 180 | 950 | mV | 2 | |||
| 입력 차차 저항 | ZIN | 90 | 100 | 110 | 오 | |||
| TX 비활성화 | 비활성화 | 2.0 | Vcc | V | ||||
| 활성화 | 0 | 0.8 | V | |||||
| 수신기 | ||||||||
| 중앙 파장 | λc | 1450 | 1620 | nm | ||||
| 수신기 감수성 | -16 | dBm | 3 | |||||
| 수신기 과부하 | 0.5 | dBm | 3 | |||||
| 부채가 적립된 경우 | LOSD | -17번 | dBm | |||||
| LOS 주장 | LOSA | -26 | dBm | |||||
| LOS 히스테레스 | 0.5 | 4 | dB | |||||
| 데이터 출력 스윙 미분 | 보트 | 400 | 600 | 800 | mV | 2 | ||
| 로스 | 높은 | 2.0 | Vcc | V | ||||
| 낮은 | 0.8 | V | ||||||
제품 특성
신청서
기계적 도면
주문 정보
| 부문 번호 | 제품 설명 |
| OXSPLXG40D-Dxx | 9.953~11.1Gbps, 1528.77~1563.05nm DWDM, 싱글 모드, 40km, 0~+70oC |
| λC 파장 가이드 | |||||
|
ITU 채널 제품 코드 |
주파수 ((THz) | 파장 |
ITU 채널 제품 코드 |
주파수 ((THz) | 파장 |
| 17 | 191.7 | 1563.86 | 40 | 194.0 | 1545.32 |
| 18 | 191.8 | 1563.04 | 41 | 194.1 | 1544.52 |
| 19 | 191.9 | 1562.23 | 42 | 194.2 | 1543.73 |
| 20 | 192.0 | 1561.41 | 43 | 194.3 | 1542.93 |
| 21 | 192.1 | 1560.60 | 44 | 194.4 | 1542.14 |
| 22 | 192.2 | 1559.79 | 45 | 194.5 | 1541.34 |
| 23 | 192.3 | 1558.98 | 46 | 194.6 | 1540.55 |
| 24 | 192.4 | 1558.17 | 47 | 194.7 | 1539.76 |
| 25 | 192.5 | 1557.36 | 48 | 194.8 | 1538.97 |
| 26 | 192.6 | 1556.55 | 49 | 194.9 | 1538.19 |
| 27 | 192.7 | 1555.74 | 50 | 195.0 | 1537.40 |
| 28 | 192.8 | 1554.94 | 51 | 195.1 | 1536.61 |
| 29 | 192.9 | 1554.13 | 52 | 195.2 | 1535.82 |
| 30 | 193.0 | 1553.32 | 53 | 195.3 | 1535.04 |
| 31 | 193.1 | 1552.52 | 54 | 195.4 | 1534.25 |
| 32 | 193.2 | 1551.72 | 55 | 195.5 | 1533.46 |
| 33 | 193.3 | 1550.92 | 56 | 195.6 | 1532.68 |
| 34 | 193.4 | 1550.11 | 57 | 195.7 | 1531.89 |
| 35 | 193.5 | 1549.32 | 58 | 195.8 | 1531.12 |
| 36 | 193.6 | 1548.51 | 59 | 195.9 | 1530.33 |
| 37 | 193.7 | 1547.71 | 60 | 196.0 | 1529.55 |
| 38 | 193.8 | 1546.92 | 61 | 196.1 | 1528.77 |
| 39 | 193.9 | 1546.12 | - | - | - |
