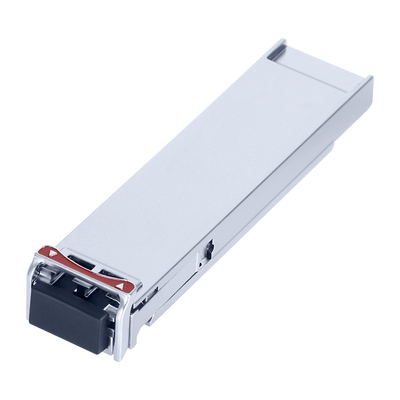

1470nm XFP40KMCWDM 광 모듈
제품 특징
응용 분야
광학 및 전기적 특성
| 매개변수 | 기호 | 최소 | 일반 | 최대 | 단위 | 참고 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | λc-6.5 | λc | λc+6.5 | nm | |||
| 스펙트럼 폭(-20dB) | Δλ | 1 | nm | |||||
| 측면 모드 억제비 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | Pout | -1 | +2 | dBm | 1 | |||
| 소광비 | ER | 8.2 | dB | |||||
| 데이터 입력 스윙 차동 | VIN | 180 | 950 | mV | 2 | |||
| 입력 차동 임피던스 | ZIN | 90 | 100 | 110 | Ω | |||
| TX 비활성화 | 비활성화 | 2.0 | Vcc | V | ||||
| 활성화 | 0 | 0.8 | V | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1450 | 1620 | nm | ||||
| 수신기 감도 | -16 | dBm | 3 | |||||
| 수신기 과부하 | 0.5 | dBm | 3 | |||||
| LOS 비활성화 해제 | LOSD | -17 | dBm | |||||
| LOS 활성화 | LOSA | -26 | dBm | |||||
| LOS 히스테리시스 | 0.5 | 4 | dB | |||||
| 데이터 출력 스윙 차동 | Vout | 400 | 600 | 800 | mV | 2 | ||
| LOS | 높음 | 2.0 | Vcc | V | ||||
| 낮음 | 0.8 | V | ||||||
권장 작동 조건
| 매개변수 | 기호 | 최소 | 일반 | 최대 | 단위 |
| 작동 케이스 온도 | Tc | -5 | +70 | °C | |
| 전원 공급 전압 @3.3V | Vcc | 3.135 | 3.30 | 3.465 | V |
| 전원 공급 전류 | Icc | 1000 | mA | ||
| 데이터 속도 | 9.95 | 11.1 | Gbps |
설명
XFP 모듈은 10G 소형 폼 팩터 플러그형(XFP) 다중 소스 계약(MSA)을 준수하며, 9.953~11.1Gbps의 데이터 속도를 지원하고 SMF에서 최대 40km의 전송 거리를 지원합니다.
트랜시버 모듈은 1470~1610nm CWDM 냉각 EML 레이저를 갖춘 송신기 및 PIN 포토다이오드를 갖춘 수신기로 구성됩니다. 송신기 및 수신기는 넓은 온도 범위 내에서 분리되어 최적의 열 방출 및 우수한 전자기 차폐 기능을 제공하여 10GbE 시스템에서 높은 포트 밀도를 가능하게 합니다.
기계 사양
주문 정보
| 부품 번호 | 제품 설명 |
| OXSPLXG40D-Cxx | 9.953~11.1Gbps, 1450~1610nm CWDM, 단일 모드, 40km, 0 ~ +70°C |

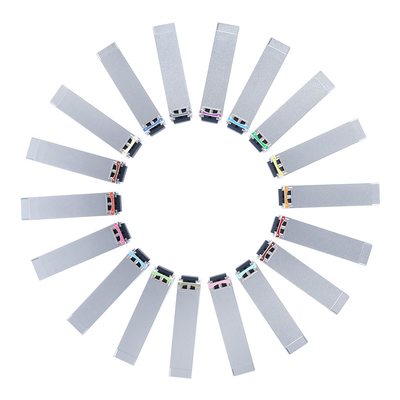

| λC 파장 가이드 | |||||||||||
| 코드 | λC | 단위 | 코드 | λC | 단위 | 코드 | λC | 단위 | 코드 | λC | 단위 |
| 47 | 1470 | nm | 51 | 1510 | nm | 55 | 1550 | nm | 59 | 1590 | nm |
| 49 | 1490 | nm | 53 | 1530 | nm | 57 | 1570 | nm | 61 | 1610 | nm |
