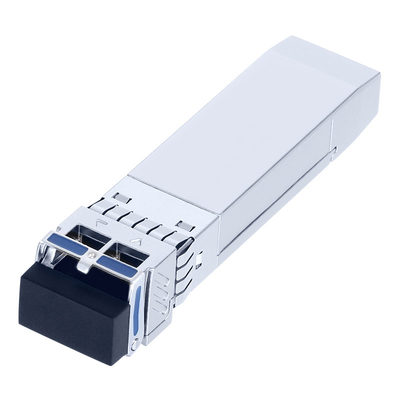

싱글 모드 40KM 25G SFP28 트랜시버
제품 특성
광학적 특성
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| 송신기 | ||||||
| 레인 파장 (Range) |
1272.55에서 1274.54 1276.89에서 1278까지89 1281.25에서 1283.27 1285.65에서 1287.69 12900.07에서 1292.12 1294.53에서 1296.59 1299.02에서 1301까지09 1303.54에서 1305까지63 1308.09에서 1310까지19 |
nm | ||||
| 평균 발사 전력 | 직무장 | 0 | +60 | dBm | ||
| 평균 발사 전력 (레이저 종료) | 뽀뽀 | - | - | -30 | dBm | |
| 스펙트럼 대역폭 ((-20dB) | Dl | - | - | 1 | nm | |
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |
| 송신자와 분산에 대한 처벌 | TDP | 1 | dB | |||
| 멸종 비율 | 응급실 | 3.5 | - | dB | ||
| 출력 눈 마스크 | IEEE 802.3cc 기준을 준수합니다. | 참고 (2) | ||||
| 수신기 | ||||||
| 입력 광학 파장 | λIN | 1272.55 | - | 1310.19 | nm | |
| 수신기 감수성 AVG | PSens | -19 | dBm | 참고 (1) | ||
| 수신기 감수성-OMA | PSens-OMA | -18세2 | dBm | 참고: (1) | ||
| 입력 포화력 (오버로드) | PSAT | -4 | - | - | dBm | 참고 (1) |
| 수신기 반사성 | -26 | dB | ||||
| 신호의 손실 | PA | -30 | - | - | dBm | |
| 신호 취소 손실 | PD | - | - | - 20 | dBm | |
| LOS - 히스테레시스 | PHys | 0.5 | dB | |||
참고:
참고 (1): BER≤5x10-5
전기 인터페이스 특성
고속 전기 인터페이스 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고문서 |
| 송신기 | ||||||
| 입력차 변수 스윙 | Vin ((pp) | 190 | 700 | mV | ||
| 입력값의 역수출 분수 손실 (분) | RLd(f) | 9.5·0.37f, 0.01≤f<8 | dB | |||
| 4757.4log10 (f/14), 8 ≤f<19 | ||||||
|
일반 모드 입력으로의 이차 회수 손실 (분) |
RLdc (f) | 22-20 (f/25.78), 0.01≤f<12.89 | dB | |||
| 15-6 (f/25.78), 12.89≤f<19 | ||||||
| 분차 종료 불일치 | Tm | - | - | 10 | % | |
| 눈 너비 | 오 | - | - | 0.46 | UI | |
| pk-pk 시누오이드 지터 | Ppj | IEEE 802.3bm에 따라 | ||||
| 눈 높이 | 어? | - | 95 | - | mV | |
| DC 일반 모드 전압 | DCv | -350 | - | 2850 | mV | |
| 수신기 | ||||||
| 분산 데이터 출력 스윙 | 보트 (pp) | 300 | - | 850 | mV | |
| 눈 너비 | 오 | 0.57 | - | - | UI | |
| 수직 눈 닫기 | 더 이상 | - | - | 5.5 | dB | |
| 분산 출력 반환 손실 (분) | RLd(f) | 9.5·0.37f, 0.01≤f<8 | dB | |||
| 4757.4log10 (f/14), 8 ≤f<19 | ||||||
| 분차 모드 변환의 공통 회귀 손실 (분) | RLdc (f) | 22-20 (f/25.78), 0.01≤f<12.89 | dB | |||
| 15-6 (f/25.78), 12.89≤f<19 | ||||||
| 분차 종료 불일치 | Tm | - | - | 10 | % | |
| 전환 시간, 20%에서 80% | Tr/Tf | 12 | - | - | ps | 20%~80% |
저속 전기 인터페이스 특성
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| 송신기 | ||||||
| 송신기 결함 출력 높습니다. | VFaultH | 2 | - | Vcc+03 | V | |
| 송신기 결함 출력 낮은 | VFaultL | 0 | - | 0.8 | V | |
| 송신기 비활성화 전압- 높은 | VDisH | 2 | - | Vcc+03 | V | |
| 송신기 비활성화 저전압 | VDisL | 0 | - | 0.8 | V | |
| 수신기 | ||||||
| LOS 출력 고전압 | VLOSH | 2 | - | Vcc+03 | V | |
| LOS 출력 저전압 | VLOSL | 0 | - | 0.8 | V | |
진단
| 매개 변수 | 범위 | 단위 | 정확성 | 캘리브레이션 |
| 온도 | 0~70 | °C | ±3°C | 내부 |
| 전압 | 30.0에서 36 | V | ±3% | 내부 |
| 비아스 전류 | 0에서 100까지 | mA | ±10% | 내부 |
| TX 파워 | 0에서 6 | dBm | ±3dB | 내부 |
| RX 전력 | -19 ~ -4 | dBm | ±3dB | 내부 |
설명
SFP28 트랜시버는 성능이 뛰어나고 비용 효율적인 모듈로 25.78Gbps의 데이터 속도와 SMF로 40km 전송 거리를 지원합니다.
트랜스시버는 세 개의 섹션으로 구성됩니다: 냉각 된 DML 레이저 송신기, 트랜스 임피던스 전 증폭기 (TIA) 와 통합 된 APD 광 다이오드 및 MCU 제어 장치.모든 모듈은 레이저 안전 요구 사항을 충족 I 클래스.
트랜시버는 SFP 멀티 소스 계약 및 SFF-8472 디지털 진단 기능과 호환됩니다.
적용
25GBASE-ER
주문 정보
| 부문 번호 | 제품 설명 |
| OSPLTG40D | LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM |
| λC 파장 가이드 | ||
| 채널 | 중앙 파장 | 파장 범위 |
| 02 | 1273.54 | 1272.55에서 1274.54 |
| 03 | 1277.89 | 1276.89에서 1278까지89 |
| 04 | 1282.26 | 1281.25에서 1283.27 |
| 05 | 1286.67 | 1285.65에서 1287.69 |
| 06 | 1291.10 | 12900.07에서 1292.12 |
| 07 | 1295.56 | 1294.53에서 1296.59 |
| 08 | 1300.05 | 1299.02에서 1301까지09 |
| 09 | 1304.58 | 1303.54에서 1305까지63 |
| 10 | 1309.14 | 1308.09에서 1310까지19 |
