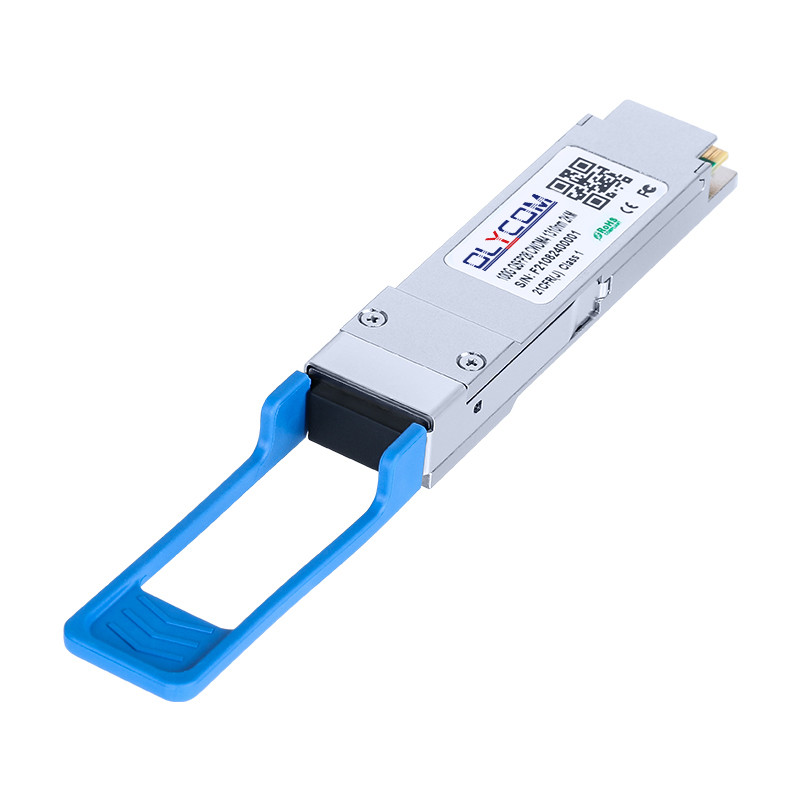

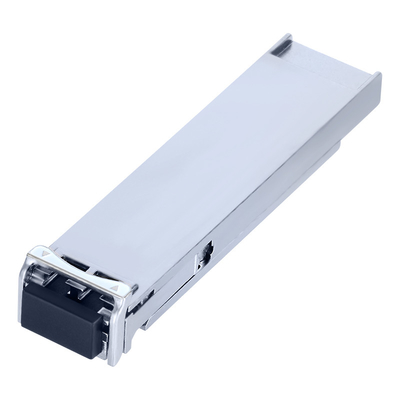

OQSPLHG02D CWDM 4 싱글 모드 100G QSFP28 트랜시버
100G 광섬유 모듈의 설명
OQSPLHG02D는 100Gb/s QSFP28 IR4 트랜시버이다. QSFP28 MSA 및 IEEE 802.3ba에 적합하다.QSFP28 IR4 트랜시버 모듈은 단일 모드 섬유를 통해 100 기가 비트 이더넷 인터페이스에서 사용하도록 설계되었습니다..
QSFP 28 트랜시버의 특징
광학적 사양
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 | ||||||||
| 송신기 | ||||||||||||||
| 경로별 신호율 | 250.78125±100ppm | Gb/s | 1 | |||||||||||
| 중심 파장 | λ |
1264.5 ₹12775 1284.5 ₹12975 1304.5 13175 1324.5 ₹13375 |
nm | |||||||||||
| 사이드 모드 소시션 비율 | SMSR | 30 | nm | |||||||||||
| 레인별로 OMA 전송 | TXP | -4 | 2.5 | dBm | ||||||||||
| 경로당 평균 전력 전송 | 파우트 | - 6개5 | 2.5 | dBm | ||||||||||
| 광학 소멸 비율 | 응급실 | 3.5 | dB | |||||||||||
| 오프 송신기의 평균 발사 전력, 각 차선 | -30 | dBm | ||||||||||||
| 송신기 및 분산 벌금, 각 차선 | TDP | 3 | dB | |||||||||||
| 송신기의 반사율 | RL | -12 | dB/Hz | |||||||||||
|
송신기 눈 마스크 정의 {X1, X2, X3, Y1, Y2, Y3}
|
0이네요31, 0.4, 0.45, 0.34, 0.380.4 | 2 | ||||||||||||
| 수신기 |
|
-130 | ||||||||||||
| 경로별 신호율 | 250.78125±100ppm | Gb/s | 1 | |||||||||||
| 중심 파장 | λ |
1264.5 ₹12775 1284.5 ₹12975 1304.5 13175 1324.5 ₹13375 |
nm | |||||||||||
| 경로당 평균 수신 전력 | RXP | - 11번5 | 2.5 | dBm | ||||||||||
| 각 노선에 대한 손해 제한 | 3.5 | dBm | ||||||||||||
| 스트레스가 없는 수신기 감수성 (OMA), 각 차선 | RX센스 | -10 | dBm | |||||||||||
| 스트레스 받는 수신기 OMA 민감도 | SRS | -7번3 | dB | |||||||||||
| 부채가 적립된 경우 | LOSD | -12 | dBm | |||||||||||
| LOS 주장 | LOSA | -30 | dBm | |||||||||||
| LOS 히스테레스 | 로시 | 0.5 | dB | |||||||||||
적용
PIN 설명
| 핀 | 기호 | 이름/상명 | 심판님 |
| 1 | GND | 토지 | 1 |
| 2 | Tx2n | 송신기 반전 데이터 입력 | |
| 3 | Tx2p | 송신기 반전되지 않은 데이터 입력 | |
| 4 | GND | 토지 | 1 |
| 5 | Tx4n | 송신기 반전 데이터 입력 | |
| 6 | Tx4p | 송신기 반전되지 않은 데이터 입력 | |
| 7 | GND | 토지 | 1 |
| 8 | ModSelL | 모듈 선택 | |
| 9 | 재설정 | 모듈 재설정 | |
| 10 | Vcc Rx | +3.3 V 전원 공급 수신기 | |
| 11 | SCL | 2선 직렬 인터페이스 시계 | |
| 12 | SDA | 2선 직렬 인터페이스 데이터 | |
| 13 | GND | 토지 | 1 |
| 14 | Rx3p | 수신기 반전되지 않은 데이터 출력 | |
| 15 | Rx3n | 수신기 역으로 된 데이터 출력 | |
| 16 | GND | 토지 | 1 |
| 17 | Rx1p | 수신기 반전되지 않은 데이터 출력 | |
| 18 | Rx1n | 수신기 역으로 된 데이터 출력 | |
| 19 | GND | 토지 | 1 |
| 20 | GND | 토지 | 1 |
| 21 | Rx2n | 수신기 역으로 된 데이터 출력 | |
| 22 | Rx2p | 수신기 반전되지 않은 데이터 출력 | |
| 23 | GND | 토지 | 1 |
| 24 | Rx4n | 수신기 역으로 된 데이터 출력 | |
| 25 | Rx4p | 수신기 반전되지 않은 데이터 출력 | |
| 26 | GND | 토지 | 1 |
| 27 | ModPrsL | 모듈 현재 | |
| 28 | IntL | 끊어 | 2 |
| 29 | Vcc Tx | +3.3 V 전원 공급 송신기 | |
| 30 | Vcc1 | +3.3V 전원 공급 | |
| 31 | LPMode | 저전력 모드 | |
| 32 | GND | 토지 | 1 |
| 33 | Tx3p | 송신기 반전되지 않은 데이터 입력 | |
| 34 | TX3n | 송신기 반전 데이터 입력 | |
| 35 | GND | 토지 | 1 |
| 36 | Tx1p | 송신기 반전되지 않은 데이터 입력 | |
| 37 | T1n | 송신기 반전 데이터 입력 | |
| 38 | GND | 토지 | 1 |
디지털 진단 기능
스펙
주문 정보
| 부문 번호 | 제품 설명 |
| OQSPLHG02D | 100Gbps QSFP28 CWDM4, LC, 2km, 0°C~+70°C, DDM |
