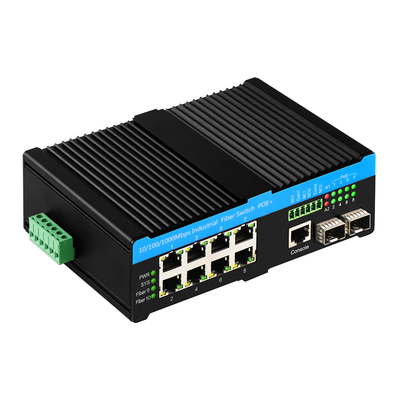

올리콤 8 포트 PoE++ 네트워크 기가 비트 관리 스위치
90 와트 PoE 스위치의 주요 특징
포스 스위치 단단한 사양
| 제품 이름 | 10/100/1000Mbps 관리 산업용 POE 섬유 스위치 ((2F+8TP) |
| 항구 |
2 x 1000Mpbs SFP 포트, 1G/2.5G 둘 다 지원 SM: 1310nm/1550nm,20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500m 8x10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) |
| 표준 | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| 덤보 프레임 | 9.6KB |
| MAC 주소 테이블 크기 | 8K |
| 전환 기능 |
전송 방식: 저장 및 전달 시스템 대역폭: 26Gbps (트래픽 혼잡이 아닌 경우) |
| 네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) SFP 포트, 전송 거리: 20km, 40km, 60km, 80km, 100km |
| LED | 전력, 네트워크, 섬유 |
| 전원 공급 |
POE 전원 공급 입력 전압: 48V (최대 57V) 단일 PoE 전원 공급 출력 전력: 90W (포트 1~8) PoE 출력 전압: 48V |
| 환경 |
작동 온도: -40~75°C 보관 온도: -40~85°C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 10%~95%, 응축되지 않습니다. |
| 산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A112020 FCC: 47 CFR FCC 15부 B (Class B) ANSI C63.4:2014 |
| 기계 정보 |

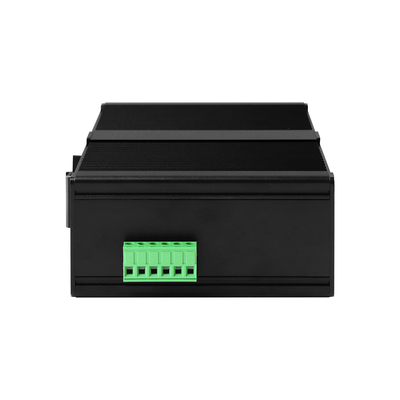

껍데기: 물결 모양의 금속 껍데기 안전급: IP40 차원: 165 x 112 x 45.5mm 장착 방법: 선반 장착 |
| 보증 | 1년 이내에 교체 3년 후 수리 |
관리
90W BT PoE 스위치의 적용
FAQ
관리를 통해 POE 출력을 조정해도 됩니다.
예를 들어 한 테스트에서 이더넷 포트 1~8 POE를 90W로 만들 수 있습니다.
또 다른 경우, 포트 1 ~ 4 POE bt 90W 및 포트 5 ~ 8 POE 30W 또는 POE 없이.
일반적으로 실제 응용 프로그램에서 POE 출력의 4 단계가 있습니다.
15.4W/30W/60W/90W, 모두 지원되고 관리를 통해 조절할 수 있습니다.
POE가 작동할 때 녹색입니다.
POE가 비활성화되면 꺼집니다.
관리를 통해 2개의 포트 (섬유 또는 이더넷) 를 모니터링해도 됩니다.
위의 예와 마찬가지로, 관리에서는 포트 조합을 조정할 수 있습니다.
예를 들어, 하나의 경보 설정은 이더넷 5 포트이고 다른 하나는 광섬유 1 포트입니다.
참고로 이 경우 이더넷 포트 6가 다운되면, 경보 포트는 응답하지 않습니다.
설정의 또 다른 방법은 아래 인터페이스를 참조 하 여 모든 포트를 클릭 합니다 ((섬유 / 이더넷)
어떤 포트가 꺼지면, 경보 포트가 빨강색으로 변합니다.
이것은 STP 또는 ERPS를 통해 구성될 수 있습니다.
2-SFP 링 (가장 기본적인 형식) 을 기반으로
6~7개의 스위치가 STP 링으로 작동하면 한 루프에 괜찮습니다.
기본적으로 ERPS를 통해 무수히 많은 경우입니다.
8개의 UTP 포트를 위한 PD 장치에 지속적으로 POE++ 전력을 공급할 수 있습니다.
이 경우 전하가 48V*15A=720W인 경우 최소 15A 전원 공급이 필요합니다.
하지만 실제 적용에서는 너무 많은 전력 소모 장치를 하나의 스위치에 연결하는 것을 제안하지 않습니다. 이것은 안정성에 영향을 줄 것입니다.
