OLYCOM OM615-HDSDIWT/R sdi에서 광섬유 변환기는 최대 40km의 장거리 전송을 제공합니다. 이 광섬유 비디오 송신기는 자동으로 SDI를 인식하고 전송합니다.HD-SDI 신호 및 SMPTE 259M에 완전히 적합합니다, 292M, 424M 및 ITU 디지털 비디오 표준
| 광학 | |
| 파장 | 1310nm/1550nm |
| 섬유 종류 및 거리 |
멀티모드 (50/125um) 5km, (62.5/125um) 2km 단일 모드 (9/125um) 20km / 40km |
| 전력 전달 | -5dBm ~ -10dBm |
| 감수성 을 받는 것 | -26dBm ~ -30dBm |
| 수익 손실 | > 14dB |
| 지터 | < 0.2UI |
| 인터페이스 | LC |
| 비디오 | |
| 신호 종류 | HD-SDI, SDI 디지털 비디오 신호 |
| 이득 | 연합 |
| 결의 | 8 또는 10 비트, 자동 |
| 데이터 비율 | 270 Mbps, 1.485 Gbps |
| 운영 표준 | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT601ITU-R BT1120 |
| 자동 데이터 속도 잠금 | 네 |
| 비디오 입력 - 송신기 | |
| 번호/신호 유형 | 2개의 단일 링크 SDI, HD-SDI 디지털 컴포넌트 비디오 1개의 Tx, 1개의 로컬 프리뷰 |
| 인터페이스 | 여성 BNC 2명 |
| 임페던스 | 750 오함 |
| 명목 수준 | 0.8 Vp-p |
| 최소/최대수준 | 0.5V ~ 1.0Vp-p |
| 수익 손실 | ≥15 dB @ 5 MHz ~ 1.5 GHz, ≥10 dB @ 1.5 GHz ~ 3.0 GHz |
| 입력 케이블 평형 | 케이블 손실 최대 -30dB까지 자동 |
| 비디오 출력 - 수신기 | |
| 번호/신호 유형 | 2 싱글 링크 SDI, HD-SDI 디지털 컴포넌트 비디오 1 Rx, 1 백업 / 공유 |
| 인터페이스 | 여성 BNC 2명 |
| 임페던스 | 750 오함 |
| 재클로킹 | 자동으로 270 Mbps, 1.485 Gbps 또는 인식되지 않은 속도로 우회 |
| 명목 수준 | 0.8 Vp-p |
| 최소/최대수준 | 0.5V ~ 1.0Vp-p |
| 수익 손실 | < 25 dB @ 100 MHz |
| 전기, 환경, 기계 | |
| 전압 | DC12V1A |
| 전력 소비 | 12W |
| 작동 온도 | -35°C+75°C |
| 저장 온도 | -40°C~85°C |
| 습도 | 5~95% 비 응고 |
| 차원 | 117mm L x 80mm W x 22mm |
| 무게 | 01개당 0.35kg |
| EMI/RFI | FCC 15부 A급, EU EMC 표시 |
| MTBF | >100000시간 |
적용
이 비디오 광 변환기 송신기는 정부, 군사 및 의료 환경에서 디지털 사이니지, 방송, 스테이지 및 HD CCTV 응용 프로그램에서 사용하기 위해 선호됩니다.
주문 옵션
| OM615-HDSDIWT/R-LC20 | HD-SDI 광섬유 비디오 송신기와 수신기, SDI/HD-SDI 비디오 및 임베디드 신호, HD 비디오 SFP, 단일 모드, LC 커넥터, 20km |
|
OM615-HDSDIWT/R-LC40 |
HD-SDI 광섬유 비디오 송신기 및 수신기, SDI/HD-SDI 비디오 및 임베디드 신호, HD 비디오 SFP, 단일 모드, LC 커넥터, 40Km |

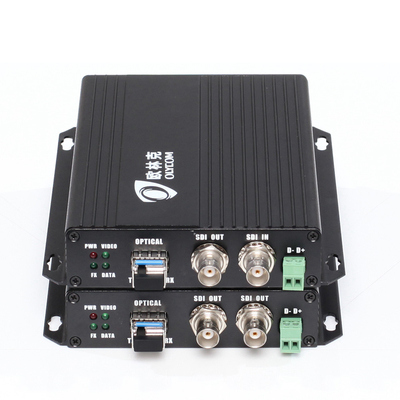

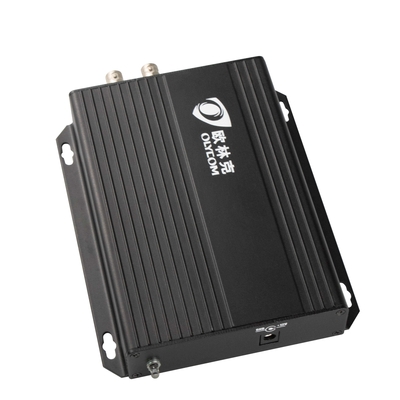

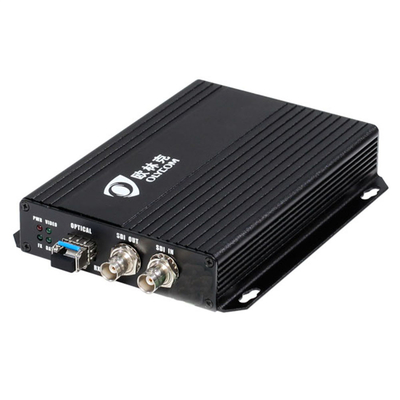

제품 사진
