아날로그 비디오 데이터 오디오 접촉 폐쇄 광섬유 변환기
모델 이름: OM610-1V↑1D↑↓1A ↑↓1K↑↓1EWT/R
우리는 당신의 모델 이름을 지지합니다.
또한 광섬유 변환기, 미디어 변환기, 광 광 비디오 변환기, 이 광섬유 비디오 송신기 및 수신기는 아래 기능을 제공하고 따라서 정부에서 선호됩니다.군사, 의료 환경 프로젝트 및 입찰.
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 출력 전력 | -8~3dBm |
| 광섬유 |
단일 모드 (9/125um) 20km ~ 80km 멀티모드 (50/125um) 1km, (62.5/125um) 500m |
| 감수성 을 받는 것 | -30dBm |
| 인터페이스 | FC/ST/SC |
| 비디오 | |
| 대역폭 | 8MHz |
| 호환성 있는 시스템 | NTSC/PAL/SECAM |
| 저항력/전압 | BNC 75Ω (불균형) / 2.0Vp-p |
| 이득의 차이 | < ± 1% |
| 분차 단계 | < ± 1 |
| S/N 비율 | >60dB (중량) (8비트) |
| 인터페이스 | BNC |
| 데이터 | |
| 데이터 프로토콜 | RS232, RS422, 맨체스터, BIPHASE 데이터 |
| 대역폭 | 0~300kbps |
| 오류율 | 10-9 |
| 인터페이스 | 피닉스 터널 |
| 오디오 | |
| 임페던스 / 전압 | 600ohm (불균형) / 2.0Vp-p |
| 주파수 반응 | 10~20kHz |
| 전체 하모닉 왜곡 | 0.05% |
| 분차 단계 | < ± 1 |
| S/N 비율 | >95dB (중량) |
| 인터페이스 | 피닉스 터널 |
| 표본 비율 | 48k Hz |
| 결의 | 16비트 |
| 연결 종료 | |
| 신호 입력 | 알람, 바이너리 입력, 지원 TTL RS-232/422/485 또는 수동 스위치 버튼 |
| 신호 출력 | 임의적인 경보, 바이너리 출력, 지원 TTL RS-232/422/485 또는 릴레이 출력 |
| 인터페이스 | 피닉스 터널 |
| 이더넷 | |
| 작업 모드 | 풀 듀플렉스 / 반 듀플렉스, 자동 감지 |
| 네트워크 속도 | 10/100Mbps, 자동 감지 |
| 인터페이스 | RJ45 |
| 전기, 환경, 기계 | |
| 작동 전압 |
독립적: 220V AC에서 5V/12VDC, 랙: 듀얼 220V/-48V AC 카드: 차시에 의해 작동 |
| 작동 온도 | -35°C+75°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 0~95% 비 응고 |
| 크기와 무게 | 독립 및 카드: 다른 구성에 따라 다릅니다. 차체: 19 ′′3U |
적용
주문 세부 사항
올리콤 OM610 시리즈 광적 송신기와 수신기는 다양한 구성을 제공합니다.특정 유형의 신호의 단일 채널을 가진 간단한 설정에서 다양한 신호의 많은 채널을 가진 정교한 솔루션 (비디오), 오디오, 데이터, 전화, 경보 및 이더넷).
유연한 구성은 다양한 요구를 충족시키기 위해 사용자 정의 및 ODM에 열려 있습니다.
| OM610-1V↑1D↓1P1E WT/R | 1ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 연락 종료 Tx |
| OM610-2P1EWT/R | 2ch 전화 + 1ch 10/100M 이더넷 |
| OM610-2V↑1D↓1P1E WT/R | 2ch 비디오 Tx + 1ch RS485 데이터 Rx + 1ch 10/100M 이더넷 + 1 전화 |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch 비디오 Tx + 2ch RS485 데이터 Rx + 2ch 오디오 Tx + 1ch 10/100M 이더넷 |
| OM610-4EWT/R | 4ch 10/100M 이더넷 |
| OM610-4P2D↓WT/R | 4ch 전화 + 2ch RS485 데이터 Rx |
| OM610-4V↑1D↓4E WT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 10/100M 이더넷 |
| OM610-4V↑1D↓4PWT/R | 4ch 비디오 Tx + 1ch RS485 데이터 Rx + 4ch 전화 |
| OM610-4V↑12D↓WT/R | 4ch 비디오 Tx + 12ch RS485 데이터 Rx |
| OM610-2D↓8PWT/R | 2ch RS485 데이터 Rx + 8ch 전화 |
| OM610-20D↓WT/R | 20ch RS485 데이터 Rx |
| 항목 번호 코드 | |
| OM600 |
OM600-비디오 광 송신기 / 수신기, 610-데스크탑 독립, 620 카드 스타일, 613 미니 시리즈, 615-HD 시리즈 |
| V | 비디오 |
| A | 오디오 |
| D | 데이터 |
| K | 경보 (I/O, 연결 종료) |
| P | 전화 |
| E | 이더넷 |
| M,W | M 다중 모드, W 단위 모드 |
| S,U | S-1310nm, U-1550nm |
| T,R | T - 송신기, R - 수신기 |
| FC,ST,SC,LC | 섬유 연결 장치 유형 |
| ↑,↓, ↑↓ | ↑- 앞 (TX에서 RX로), ↓ - 뒤 (RX에서 TX로), ↑↓- 양방향 |
| 1,2,3... | 필요한 채널의 신호 양보다 앞의 숫자 |
| 0520, 40... | 섬유 연결 장치 작업 거리의 옆에 있는 숫자 |

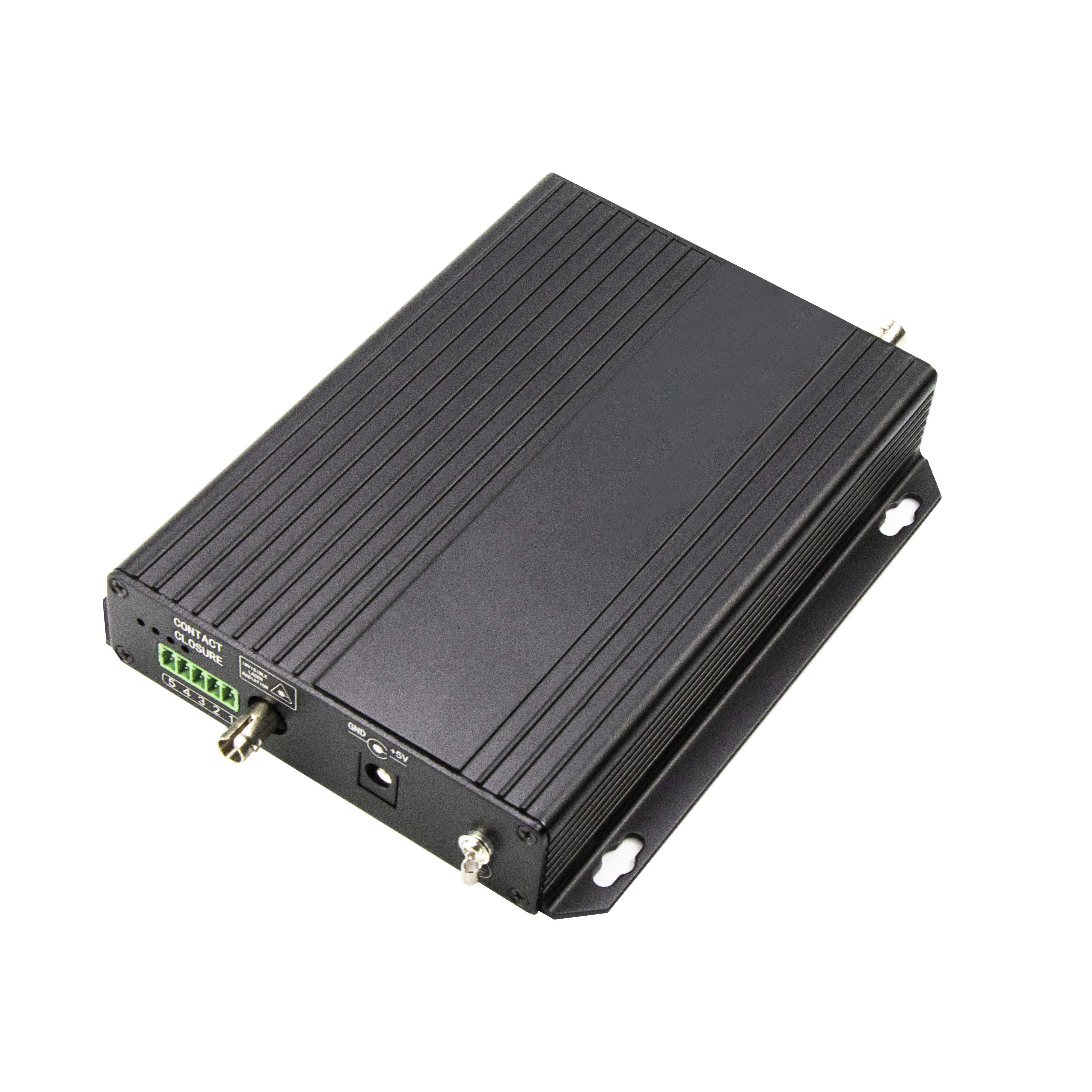

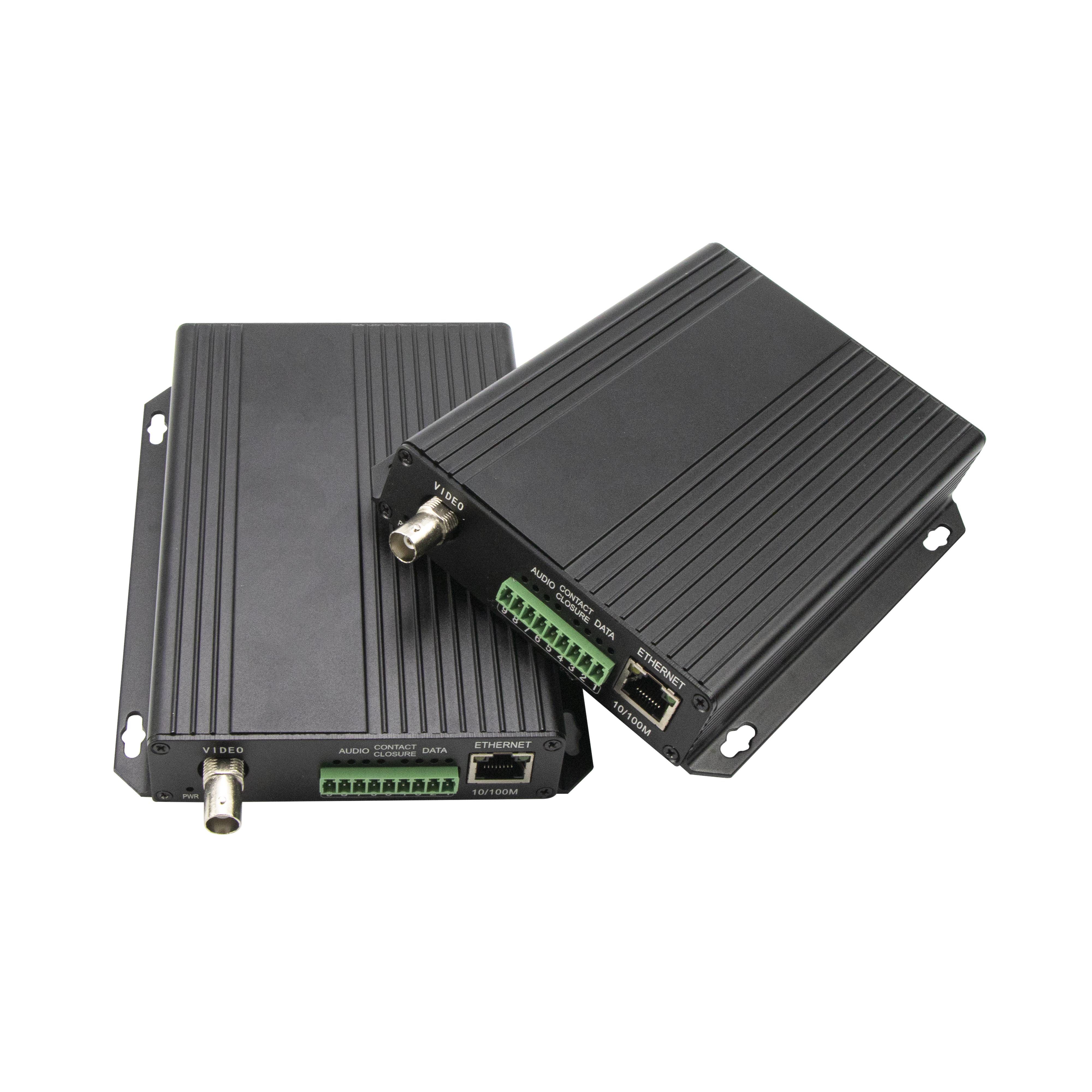

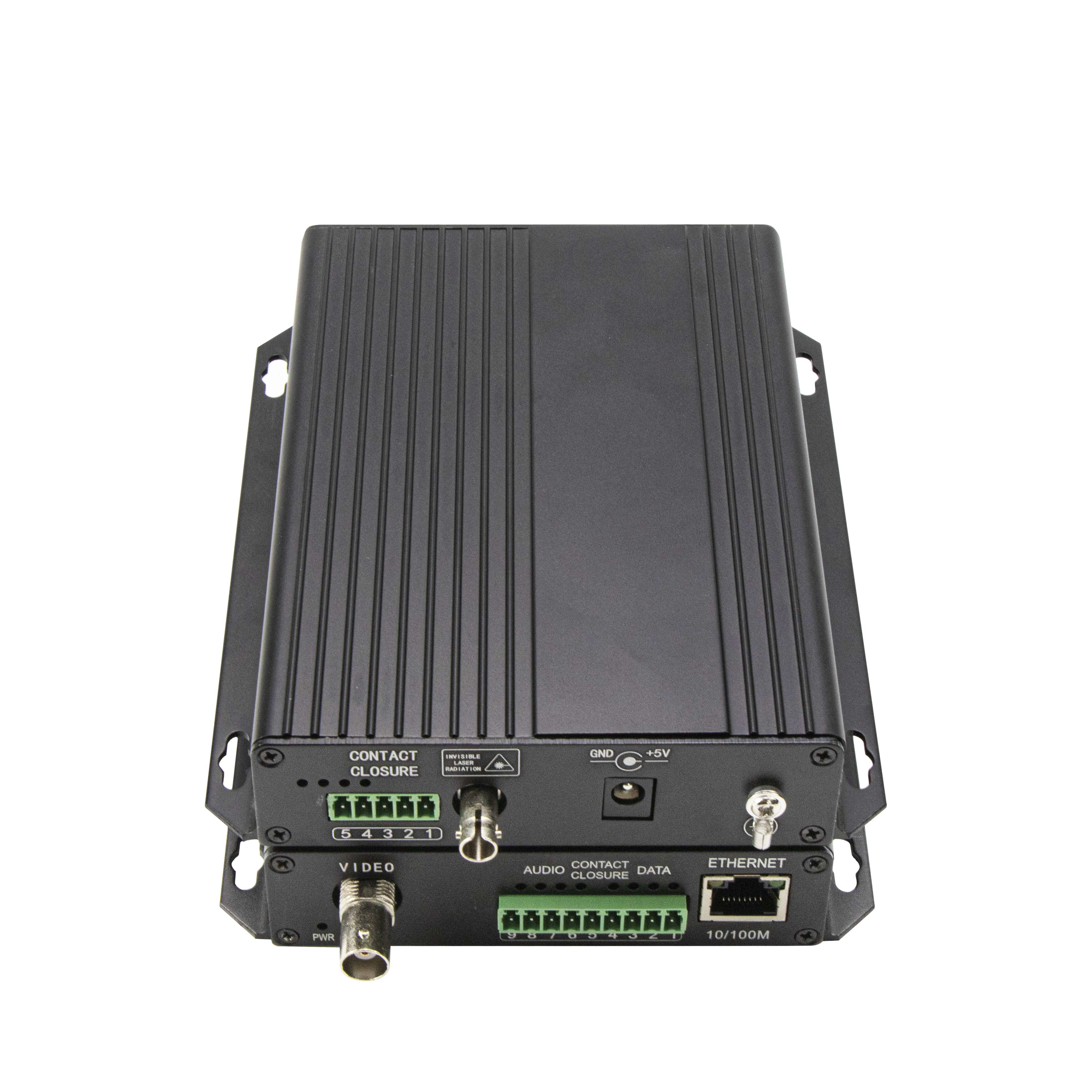

제품 사진
