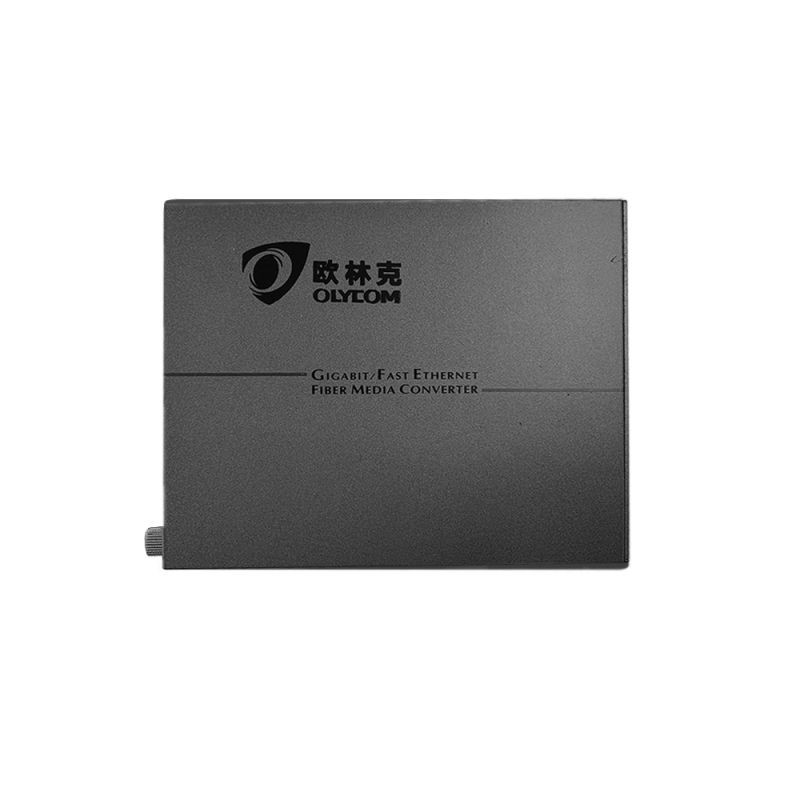

기가비트 PoE 광섬유 미디어 컨버터
제품 소개
Olycom 10/100/1000Mbps POE PSE PD 이더넷-광섬유 미디어 컨버터의 특징은 다음과 같습니다.
꼬임선 포트의 IEEE 802.3af/at 전원 공급 이더넷(PSE) 기능
데이터와 전기 전류를 장치에 공급
WiFi 액세스 포인트, VoIP 전화기 및 IP 보안 카메라에 널리 사용됨
독특한 프리미엄 알루미늄 컴팩트 케이스
주요 특징

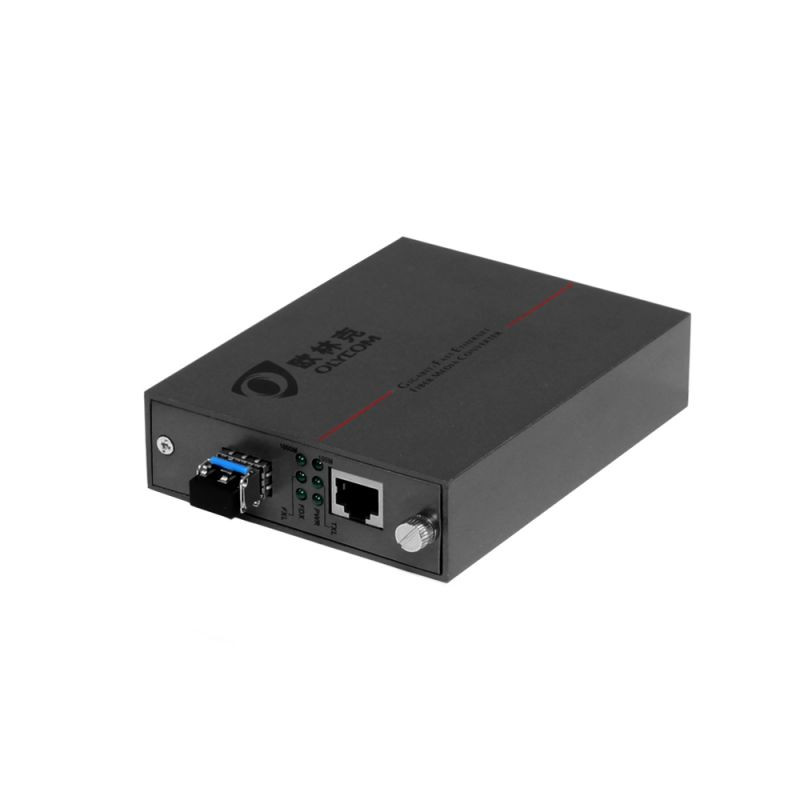

데이터 및 전원용 1 x 10/100/1000Base-TX 포트
외부 전원 공급 장치
1 x 1000Base-FX 또는 SX 광섬유 포트
AVB 지원
링크 장애 통과(LFPT)
IEEE802.3af/at 규격 준수
기술 매개변수
|
표준 |
IEEE802.3(10Mbps), IEEE802.3u(100Mbps), IEEE802.3z(1000Mbps), IEEE802.3x(흐름 제어), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d 스패닝 트리, IEEE802.3af PoE/PSE |
|
10/100/1000BASE-T |
STP 또는 UTP 카테고리 5/5e/6 케이블(최대 100m) |
|
1000BASE-FX |
50/125um(1Km), 62.5/125um MMF(550m), 9/125um SMF(20/40/60/80/100km) |
|
변환 모드 지연 시간 |
스토어-앤드-포워드< 10us 스트레이트-스루<0.9us |
|
흐름 제어 |
전이중 흐름 제어, 반이중 백압 |
|
RJ-45 포트 |
자동 MDI/MDIX |
|
광섬유 커넥터 |
LC 표준, SC/FC 선택 사항 |
|
파장 |
1310/1550nm |
|

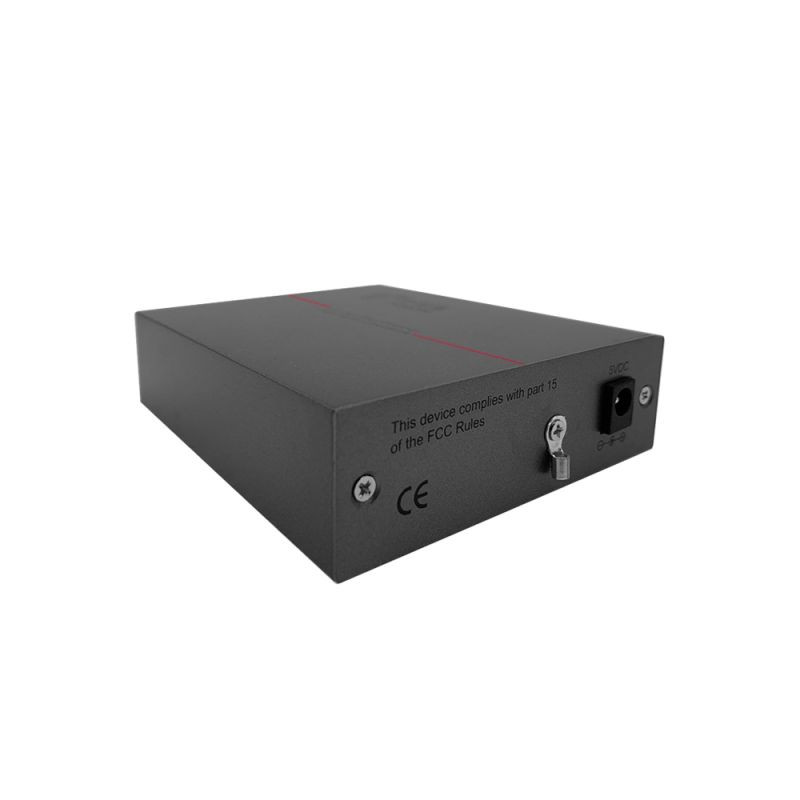

입력 전압 |
48VDC/1A 외부 전원 공급 장치 |
|
소비 전력 |
<2.5W |
|
PoE 핀 할당 |
1/2 (V+), 3/6 (V-) |
|
PoE 출력 |
-48V, 0.54A, 25W |
|
MTBF |
50,000시간 |
|
BER |
<1> |
|
MAC 주소 테이블 |
4K |
|
버퍼 크기 |
1.75M |
|
작동 온도 |
0℃~50℃ |
|
보관 온도 |
-20℃~85℃ |
|
보관 습도 |
5%~90% 비응축 |
|
크기 및 무게 |
135mm(L) x 90mm(W) x 28mm(H) 순중량: 0.3kg, 총중량: 0.5kg |
응용 분야
학교, 사무실, PC방
FTTX 프로젝트
통신망
주문 정보
|
TA343-PSE-GE |
PSE/PoE 광섬유 미디어 컨버터, 10/100/1000Mbps, 단일 포트, 220VAC 입력 -48VDC 출력, 25W, SFP 모듈 없음 |
|
TA343-PSE-GE/ M05-LC |
PSE/PoE 광섬유 미디어 컨버터, 10/100/1000Mbps, 단일 포트, 220VAC 입력 -48VDC 출력, 25W, MMF, 듀얼 파이버, 1310nm, 550M, LC |
|
TA543-PSE-GE/ S20- SC |
PSE/PoE 광섬유 미디어 컨버터, 10/100/1000Mbps, 단일 포트, 220VAC 입력 -48VDC 출력, 25W, SMF, 싱글 파이버, 1310nm / 1550nm, 20Km, SC |
자주 묻는 질문
1. 링크 장애 통과(LFPT)란 무엇이며 왜 중요한가요?
링크 장애 통과(Link Fault Pass-Through), 일반적으로 LFPT 또는 LFP로 약칭되는 이 기능은 이 미디어 컨버터에 내장된 장애 감지 및 알림 기능입니다. 링크의 광섬유 측에서 장애가 감지되면 컨버터는 해당 RJ45 구리 포트를 자동으로 다운시켜 연결된 장치에 종단 간 링크가 더 이상 사용할 수 없음을 알립니다.
이 기능이 없으면 구리 포트에 연결된 스위치 또는 라우터는 광섬유 연결이 실패했더라도 링크가 활성 상태라고 계속 믿게 되어 진단하기 어려운 트래픽 손실을 유발할 수 있습니다. LFPT는 네트워크 장애 감지를 더 빠르고 안정적으로 만들어 스패닝 트리 프로토콜 또는 장애 조치 메커니즘이 정확한 링크 상태 보고에 의존하는 관리형 네트워크 환경에서 특히 중요합니다.
2. 이 미디어 컨버터는 단일 모드 및 다중 모드 광섬유를 모두 지원하나요?
예. 이 미디어 컨버터에는 고정 광섬유 인터페이스 대신 개방형 SFP 슬롯이 장착되어 있어 광섬유 유형과 전송 거리는 삽입된 SFP 모듈에 의해 결정됩니다.
적절한 SFP 모듈을 선택하기만 하면 최대 550미터의 단거리 연결을 위한 다중 모드 광섬유 또는 선택한 모듈에 따라 최대 20km, 40km, 80km 이상의 장거리 링크를 위한 단일 모드 광섬유를 지원할 수 있습니다.
이 설계는 각 광섬유 유형에 대해 별도의 컨버터를 구매할 필요 없이 다양한 프로젝트 요구 사항에 걸쳐 최대의 유연성을 제공하여 매우 비용 효율적이고 미래 지향적인 솔루션입니다.
3. 이 컨버터는 디지털 진단 모니터링(DDM)을 지원하나요?
예, 이 미디어 컨버터는 DDM 지원 SFP 모듈이 설치된 경우 SFP 슬롯을 통해 DDM(Digital Optical Monitoring이라고도 함)을 지원합니다.
DDM을 사용하면 호환되는 관리 인터페이스에서 직접 송신 전력, 수신 전력, 온도, 공급 전압 및 레이저 바이어스 전류를 포함한 실시간 광학 매개변수를 모니터링할 수 있습니다. 이를 통해 네트워크 관리자는 추가 테스트 장비 없이 광 링크의 상태를 귀중하게 파악할 수 있습니다.
이 기능은 사전 예방적 유지 관리에 특히 유용하며, 더러운 커넥터, 광섬유 열화 또는 노후화된 레이저 구성 요소와 같은 잠재적인 문제를 링크 장애로 이어지기 전에 식별하고 해결할 수 있습니다.
4. 이 기가비트 SFP 미디어 컨버터는 어떤 장치와 호환되며 일반적으로 어디에 사용되나요?
이 미디어 컨버터는 IEEE 802.3, IEEE 802.3u 및 IEEE 802.3ab 표준을 완벽하게 준수하여 Cisco, Huawei, H3C, MikroTik 등 모든 주요 공급업체의 네트워크 장비와 광범위한 호환성을 보장합니다.
광섬유 백본을 구리 기반 액세스 계층에 연결하거나 건물 간 네트워크 링크를 확장하거나 기존 이더넷 환경에 광섬유 인프라를 통합하는 등 네트워크 스위치에 내장된 광섬유 업링크 포트가 없고 광섬유-구리 변환이 필요한 시나리오에서 널리 배포됩니다.
구리 측의 10/100/1000Mbps 자동 협상을 지원하여 거의 모든 최종 장치와 원활한 연결을 보장하며, 개방형 SFP 슬롯은 다양한 광섬유 플랜트 구성에 적응할 수 있습니다.
