16ch AHD CVI TVI 비디오에서 광섬유 변환기
소개
OM615-16V↑WT/R AHD/TVI/CVI 광적 비디오 송신기 및 수신기 지원
주요 특징
사양
| 광학 | |
| 파장 | 1310nm/1550nm |
| 출력 전력 | -8~3dBm |
| 광섬유 | 단일 모드:20km/40km, 멀티 모드:550m |
| 감수성 | -30dBm |
| 인터페이스 | FC 표준, ST/SC 선택 |
| 비디오 | |
| 채널량 | 16ch, 카메라에서 제어 센터로 |
| 비디오 입력/출력 폭 | 전형적인 1Vpp (피크에서 피크까지), 피크 1.2Vpp |
| 비디오 입력 장애 | BNC 75Ω (불균형) |
| 디지털 샘플링 | 64 MHz |
| 디지털 대역폭 | 512 MHz |
| 이득차단계 | 10%~90% APL DG <1% (보통) |
| 비디오 비트 너비 | 8비트 |
| S/N 비율 | > 70dB |
| 인터페이스 | BNC |
| 전기, 환경, 기계 | |
| 작동 전압 | AC220V |
| 작동 온도 | -20°C+70°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 0~95%비연결성 |
| 차원 단독 | 485 ((L) * 237 ((W) * 45 ((H) mm, 19 ′′1U |
| 무게 | 2.24kg/단위 (순량), 5.58kg/쌍 (총량) |
주문 세부 사항
| OM615-16V↑WT/R-FC20 | 16ch 비디오 Tx, 싱글 모드, 싱글 파이버, 20Km, FC 커넥터 |
| OM615-16V↑MT/R-FC5 | 16ch 비디오 Tx, 멀티 모드, 단일 섬유, 0.5Km, FC 커넥터 |
| 항목 번호 코드 | |
| OM600 |
OM600-비디오 광 송신기 / 수신기, 615-데스크탑 독립, 625 카드 스타일 613 미니 시리즈, 610 아날로그 시리즈 |
| V | 비디오 |
| A | 오디오 |
| D | 데이터 |
| K | 경보 (I/O, 연결 종료) |
| P | 전화 |
| E | 이더넷 |
| M,W | M 다중 모드, W 단위 모드 |
| S,U | S-1310nm, U-1550nm |
| T,R | T - 송신기, R - 수신기 |
| FC,ST,SC,LC | 섬유 연결 장치 유형 |
| ↑,↓, ↑↓ | ↑- 앞 (TX에서 RX로), ↓ - 뒤 (RX에서 TX로), ↑↓- 양방향 |
| 1,2,3... | 필요한 채널의 신호 양보다 앞의 숫자 |
| 0520, 40... | 섬유 연결 장치 작업 거리의 옆에 있는 숫자 |
적용

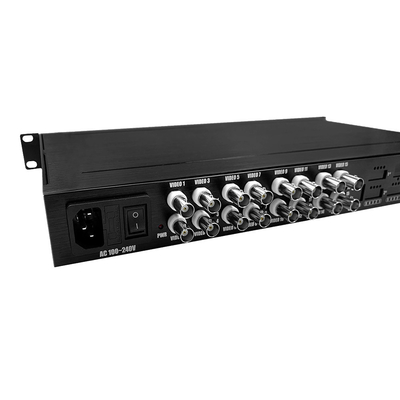

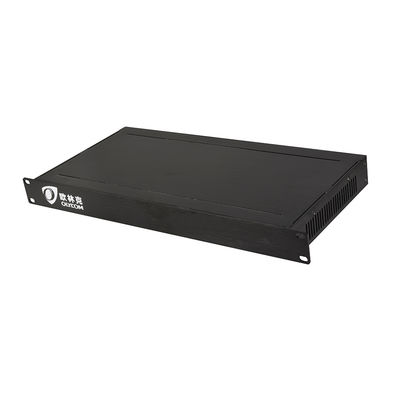

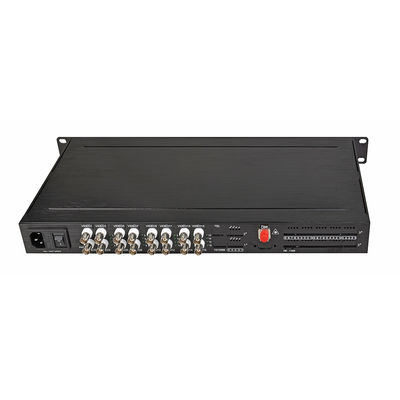

제품 사진
