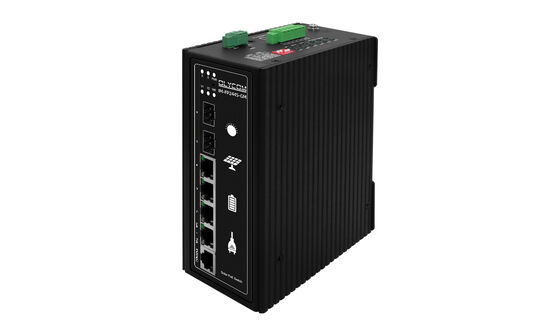

6 포트 MPPT 태양광 PoE 관리형 네트워크 스위치(802.3at PoE+ 포함)
주요 특징
|
제품명 |
10/100/1000Mbps 관리형 산업용 태양광 PoE 스위치(2F+4TP) |
|
모델번호 |
IM-FP244S-GM |
|

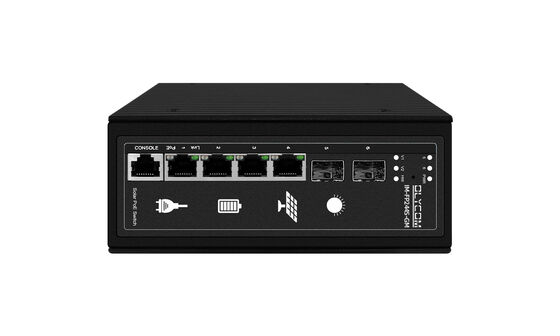

포트 |
4*10/100/1000Base TX PoE 포트(데이터) 2*100/1000M SFPl 포트 |
|
PoE 포트 |
포트 1개는 IEEE802.3af/at/poe++/bt, 최대 90W PoE 출력을 지원합니다. 2-4 포트는 IEEE802.3af/at, 최대 30W/포트, PoE 출력을 지원합니다. |
|
포트 관리 |
콘솔 포트 1개 |
|
재설정 키 |
하나 |
|
PoE 브리지 |
최대 120W |
|
네트워크 프로토콜 |
IEEE 802.3; IEEE 802.3u 100BASE-TX; IEEE 802.3ab1000BASE-T; IEEE 802.3x; IEEE 802.3z 1000BASE-X; IEEE 802.3af/at; AI PSE; IEEE 802.3ad; IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S STP(스패닝 트리 프로토콜);RSTP/MSTP(빠른 스패닝 트리 프로토콜) EPPS 링 네트워크 프로토콜;EAPS 링 네트워크 프로토콜 |
|
포트 사양 |
10/100/1000BaseT(X)자동 |
|
전달 모드 |
저장 및 전달(최대 회선 속도) |
|
대역폭 |
20Gbps |
|
패킷 전달 |
40.32pps |
|
MAC 주소 테이블 |
8K |
|
은닉처 |
410만 |
|
전송 거리 |
10BASE-T:Cat3,4,5 UTP(=250미터) 100BASE-TX:Cat5 이상 UTP(=100미터) 1000BASE-TX: Cat6 이상 UTP(=1000미터) 1000BASE-SX:62.5μm/50μm MMF(2m~550m) 1000BASE-LX:62.5μm/50μm MM(2m~550m) 또는 10μm SMF(2m~5000m) 범용 BIDI 지원 |
|
비율 |
이더넷 10Mbps 반이중, 20Mbps 전이중 고속 이더넷 100Mbps 반이중, 200Mbps 전이중 기가비트 이더넷 2000Mbps 완전 이중 |
|
CPU |
500MHZ |
|
플래시 |
16M |
|
숫양 |
128M |
|
와트 |
충전 + 완전 부하: 300w; |
|
스위치 기능 스위치 |
PWR: 전원 표시기 SYS: 시스템 표시기 네트워크 포트: (네트워크 연결 표시등이 녹색으로 켜짐) PoE 표시등: (네트워크 연결 표시등 주황색) |
|

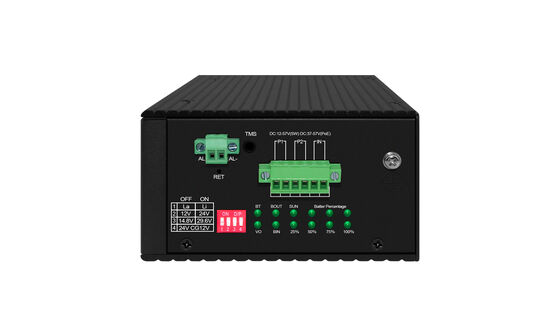

충전 LED 표시기 |
BT: 배터리 상태 표시기; VO: POE 부스트 성공 표시기 BOUT: 배터리 방전 표시기; BIN: 배터리 충전 표시기 SUN: 태양 에너지 상태 표시기; 25%-100%: 배터리 잔량 표시기 |
|
충전 기능 |
완전 자동 충전, 최대 효율 98%, 최대 충전 전류 15A 통합 MPPT 제어 통합 배터리 보호 기능 완전 자동 배터리 전압 인식 통합 리튬 배터리 자동 활성화 시스템 통합 저용량 시동 보호 시스템 통합 배터리 온도 모니터링 인터페이스 과열 보호 기능 지원 |
|
전원 입력 |
12V 태양광 패널 입력 지원(32V 이하) / 12V 배터리 팩과 페어링 24V 태양광 패널 입력 지원(45V 이하) / 24V 배터리 팩과 페어링 최대 전력 1200W 최대 태양광 입력 전압: 57V DC 입력 37-57V 지원 DC/배터리 충전 및 방전 32-45V 지원 |
|
배터리 유형 |
기본 6가지 배터리 유형 1: 12V 납산 배터리 팩 2: 24V 납산 배터리 팩 3: 12.6V 리튬 배터리 팩 4: 25.2V 리튬 배터리 팩 5: 14.8V 리튬 철 인산염 배터리 팩 6: 29.6V 리튬 철 인산염 배터리 팩 맞춤형 배터리 매개변수 최대 용량 500AH 지원 |
|
사용환경 |
작동온도 : -20℃~65℃ 보관온도 : -40℃~70℃ 작동 습도 : 10%~90%, RH 비응고 보관 습도 :5%~90%, RH 비응고 |
|
번개 보호 수준 |
6KV 8/20us;8KV ESD 정전기 보호 IP40 |
|
크기(L*W*H) |
제품 크기: 157mm*115mm*45mm 포장 크기: 410mm*280mm*100mm |
|
NW/GW(kg) |
3.5/4.1kg (기타: 이 제품에는 태양광 패널이나 배터리가 포함되어 있지 않습니다.) |
|
설치 |
DIN 레일 유형(벽면 장착 러그 포함) |
|
보증 |
1년 동안 전체 장치(액세서리는 포함되지 않음) |
발전 컨트롤러의 매개변수
|
배터리 유형 |
납축전지 |
리튬 배터리 |
리튬인산철 배터리 |
|||
|
배터리 전압 |
12V |
24V |
12.6V |
25.2V |
14.8V |
29.6V |
|
충전 모드 |
MPPT(전류 및 전압 제한 - 정전류 - 전압 제한 - 압력 및 전류 제한 --- 부동 충전) |
MPPT(전류 및 전압 제한 정전류 정전압) |
||||
|
보조 충전 기능 |
지원하다 |
|||||
|
배터리 전압 감지 임계값 |
<12.6V |
<24.8V |
<12.2V |
<24.4V |
<14.2V |
<28.8V |
|
정격 충전 전류 |
15A |
|||||
|
부동 전류 |
50mA-1000mA |
— |
||||
|
플로트 타임 |
3시간 |
— |
||||
|
충전 중지 |
도착 플로트 타이밍 |
정격 전압 및 동시 충전 전류 < 30mA |
||||
|
정격 방전 전류 |
6.5A |
3.6A |
8.5A |
4A |
6.5A |
4A |
|
PoE 출력 전압 |
42~57V |
|||||
|
PoE 출력 전력 |
최대 120W |
|||||
|
광전지 개방 회로 전압 |
32V |
45V |
32V |
45V |
32V |
45V |
|
광전지 입력 |
최대 57V, 최대 1200W |
|||||
|
최대 충전 전압 |
14.7V |
29.6V |
12.6V |
25.2V |
14.8V |
29.6V |
|
부동 충전 전압 |
13.7V |
27.4V |
— |
— |
— |
— |
|
방전 차단 전압E |
10.1V |
20.2V |
9V |
18V |
10.2V |
20.4V |
|
유형 |
기본 6개 배터리 유형 사양(12V 배터리 팩 * 3, 24V 배터리 팩 * 3) 사용자 정의 가능한 배터리 매개변수 최대 500AH까지 지원 |
|||||
|
과열 보호 |
온도 초과 시 마더보드 및 온도 초과 시 배터리 자동 종료 지원(옵션) |
|||||
|
입력 보호 |
과전류, 과전압, 지연된 시작 및 연결 방지 보호 |
|||||
|
출력 기능 |
과전류, 과전압 및 단락 |
|||||
|
표시 등 |
시스템 정상 작동 표시기, 배터리 램프, 입력 정상 표시기, 충전 방전 표시기 및 다기능 복합 오류 표시기 |
|||||
|
작동 온도 |
-20℃ ~+65℃ |
|||||
품질 관리 개요
네트워킹 및 광통신 제품의 경우 신뢰성은 격리된 테스트 단계가 아닌 잘 구성된 품질 시스템에 달려 있습니다.
OLYCOM에서는 실제 배포 환경에서 일관된 성능을 보장하기 위해 구성 요소 소싱부터 최종 배송까지 전체 제품 수명주기에 걸쳐 품질 관리가 구현됩니다.
광학 모듈, 전자 부품, 기계 구조 등 모든 재료는 생산 전에 검증됩니다. 제조 과정에서 조립의 정확성을 유지하고 변동성을 줄이기 위해 자동화된 검사 시스템이 사용됩니다.
각 제품은 해당되는 경우 데이터 전송 성능, 기능 작동 및 전원 공급을 포함하는 기능 검증을 거칩니다. 광학 시스템의 경우 파장 정확도, 신호 품질, 전송 안정성과 같은 매개변수가 신중하게 평가됩니다.
장기적인 신뢰성을 보장하기 위해 장치는 온도 변화, 습도 노출 및 기계적 스트레스를 포함한 극한 조건에서 테스트됩니다. 또한 잠재적인 조기 오류를 식별하기 위해 확장된 런타임 테스트가 수행됩니다.
모든 장치는 배송 전 최종 검사를 거치며, 문서화된 테스트 기록과 규정 준수 데이터를 통해 완전한 추적이 가능합니다.
표준화된 프로세스와 지속적인 개선을 결합함으로써 OLYCOM은 안정적이고 내구성이 뛰어나며 현장에서 바로 사용할 수 있는 네트워킹 솔루션을 보장합니다.
