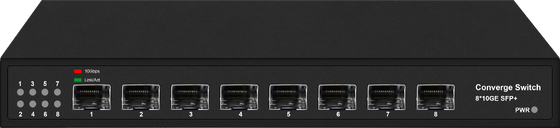

올리콤 8포트 10G SFP+ 이더넷 스위치
주요 특징
1고성능 10G 광섬유 연결
8 × 10G SFP+ 광섬유 포트
1.25G, 2.5G 및 10G 전송 속도를 지원합니다.
기가 비트, 멀티 기가 비트 및 10G 광 모듈과 유연한 호환성
2. 막지 않는 와이어 속도 전환
160Gbps의 스위치 용량
1190.04Mpps 패킷 전송 속도
12Mbit 패킷 버퍼와 함께 저장 및 전달 아키텍처
모든 항구에서 동시에 전체 라인 속도 전송을 제공합니다.
3대용량 하드웨어 자원
16K MAC 주소 테이블
128MB RAM
16MB 플래시 메모리
최대 12KB까지의 대용량 프레임을 지원합니다
4안정적이고 안정적인 작동
산업용 고성능 스위치 칩셋
강화된 내구성을 위한 철기 장막 설계
장기 안정성을 위한 팬 없는 열 분산
최대 8KV의 공기 방출과 6KV의 접촉 방출까지의 ESD 보호
5플러그 앤 플레이 배포
자동 MDI/MDIX 지원
구성이 필요하지 않습니다.
전력, 연결 상태, 속도 및 활동 모니터링을 위한 LED 표시기
6표준 준수
IEEE 802.3 이더넷
IEEE 802.3ab 기가비트 이더넷
IEEE 802.3bz 2.5G 이더넷
IEEE 802.3ae 10 기가비트 이더넷
IEEE 802.3x 흐름 제어
7유연한 섬유 호환성
멀티 모드 및 단일 모드 섬유를 지원합니다.
SFP 및 SFP+ 광 수신기와 호환성
SR, LR, ER 및 BiDi 광 모듈을 지원합니다.
기술 자료
|
I/O 인터페이스 |
|
|
전력 입력 |
DC 12V |
|
섬유 |
8*1000/2500/10000M SFP |
|
성능 |
|
|
대역폭 |
160Gbps |
|
패킷 전송 비율 |
1190.04Mpps |
|
RAM |
128MByte |
|
플래시 메모리 |
16MByte |
|
메모리 캐시 |
12Mbit |
|
Mac 주소 테이블 |
16K |
|
덤보 프레임 |
12K바이트 |
|
표준 |
|
|
네트워크 프로토콜 |
IEEE802.3 (이더넷) IEEE802.3u (빠른 이더넷) IEEE 802.3ab (기가비트 이더넷) IEEE 802.3z (기가비트 이더넷 섬유 표준) IEEE 802.3ae (10G 이더넷) IEEE802.3x (흐름 조절) |
|
산업 표준 |
EMS: EN61000-4-2 (ESD) EN61000-4-5 (파동) |
|
광학 매체
|
멀티모드 섬유: 50/125, 62.5/125, 100/140um 단일 모드 섬유: 8/125, 8.7/125, 9/125, 10/125um |
|
인증 |
|
|
안전 인증 |
CE, FCC, RoHS |
|
환경 표준 |
|
|
작업 환경 |
작업 온도: - 10~50°C 저장 온도: -40 ~ 70 ° C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 5% ~ 95%, 응축되지 않습니다. |
|
기능 표시 |
|
|
표시등 |
PWR (전력 표시기) |
|
PWR (전력 표시기) |
켜져 있다 꺼져: 꺼져 |
|
SFP 포트 라이트 |
빨간색: 10G 연결 녹색: 1000M/2500M 연결 플래싱: 데이터 전송 꺼: 링크가 작동하지 않습니다. |
|
물리적 사양 |
|
|
구조 크기
|
제품 크기: 225mm*105mm*35mm 패키지 크기: 265mm*220mm*68mm 순중량:00.6kg 총중량:1.4KG |
|
공급 전압 |
전원 어댑터: 12V2A |
|
힘 |
최대 25W |
|
포장 목록 |
스위치 1PCS, 수동 1PCS, 적합성 인증서 1PCS, 전원 케이블 1PCS |
신청서
1기업 캠퍼스 네트워크
캠퍼스 건물, 연구소, 교육 기관 및 행정 네트워크에 높은 대역폭의 섬유 집합을 제공합니다.
2데이터 센터 엣지 연결
고속 서버 액세스, 스토리지 네트워크 및 신뢰성 있는 10G 성능을 요구하는 집계 링크를 지원합니다.
3보안 및 비디오 감시 시스템
고해상도 비디오 스트림이 안정적이고 방해가없는 광섬유 전송을 필요로하는 대규모 IP 카메라 배포에 이상적입니다.
통신 및 광대역 네트워크
통신 사업자, ISP 인프라 및 광선 광대역 네트워크에 적합합니다.
4산업 및 유틸리티 네트워크
전력 유틸리티, 교통 시스템, 철도 네트워크 및 정부 인프라 프로젝트에 대한 신뢰할 수 있는 섬유 통신을 제공합니다.
5멀티미디어 전송 플랫폼
비디오 컨퍼런스, 원격 교육, 방송 및 멀티미디어 응용 프로그램을 위한 음성, 비디오 및 데이터의 동시에 전송을 지원합니다.
7스마트 시티 인프라
지능형 교통 시스템, 공공 보안 네트워크 및 도시 디지털 인프라를 위한 고 용량 광섬유 척추 연결을 가능하게 합니다.
QC 프레임워크
1품질 표준 및 준수
산업 광 송신 장비는 장거리 안정성, 전자기 저항 및 연속 작동이 필수적인 비중이 높은 통신 환경에 설계되었습니다..가혹한 배치 조건에서 안정적인 성능을 보장하기 위해,모든 제품은 국제 산업 표준에 부합하는 포괄적인 품질 관리 시스템에서 개발 및 제조됩니다..
제조 및 검증 프로세스는 다음의 사항을 준수합니다.
* ISO9001 품질 관리 시스템
* CE 및 FCC 인증 요구 사항
* RoHS 환경 준수
* IEC 61753 광섬유 장치 성능 표준
* ITU-T G.694.1 광적 전송 시스템에 대한 파장 사양
국제 준수 표준 외에도 제품은 산업 네트워크 및 장거리 섬유 통신 요구 사항에 따라 검증됩니다. 일반적으로 다음과 같습니다.
* 산업 자동화 시스템
* 전력 통신 네트워크
* 교통 인프라
* 지능형 교통 시스템
* 석유 및 가스 시설
* 철도 통신 네트워크
* 보안 및 감시 시스템
광학 전송 신뢰성, 반 간섭 능력, 급증 보호 및 복잡한 산업 운영 환경에서 안정적인 통신 성능에 특별한 관심이 있습니다.
2품질 관리 과정
엄격한 끝에서 끝까지 품질 관리 프레임 워크는 재료 공급, 광학 조립, 전송 검증 및 최종 배달 검사 전반에 걸쳐 구현됩니다.
2.1 들어오는 물품 검사
모든 중요한 광학 및 전자 부품은 생산 라인에 들어가기 전에 검증됩니다.
검사목표는 다음을 포함합니다.
* 광섬유 및 패치 부품
* 섬유 연결 장치 및 어댑터
* 광학 전송 칩
* 산업용 전원 모듈
* 전압 및 번개 보호 장치
* PCB 집합 및 통신 인터페이스
* 금속 가구 및 열 부품
들어오는 검사는 부품 일관성, 전송 안정성 및 산업 운영 조건에서 장기 신뢰성을 보장합니다.
2.2 생산 조립 및 광적 결합 제어
제조 과정에서 안정적인 광 신호 전송 및 기계적 무결성을 유지하기 위해 엄격한 조립 절차가 시행됩니다.
주요 제어 지점은 다음과 같습니다.
* 광 경로 정렬 검증
* 섬유 결합 정밀 검사
* 커넥터 삽입 일관성
* PCB 용접 검사
* 보호 및 지상 확인
* 열 분산 구조 확인
생산 직원과 자동 검사 시스템은 신호 손실을 줄이고 전송 안정성을 향상시키기 위해 조립 품질을 공동으로 확인합니다.
2.3 기능 및 변속기 성능 검증
각 단위는 출하 전에 광범위한 전송 및 통신 테스트를 거칩니다.
테스트 절차는 다음을 포함합니다.
* 광적 전송 지수 검증
* 릴레이 전송 기능 테스트
* 패킷 전송 안정성 테스트
* 광학 약화 검증
* 링크 무결성 검증
* 섬유 통신 연속성 테스트
* 불필요한 전송 경로 검증
* 이더넷 및 산업 프로토콜 통신 검사
제품들은 장거리 광 통신의 안정적인 성능을 보장하기 위해 시뮬레이션 네트워크 부하에서 테스트됩니다.
2.4 보호 및 신뢰성 검사
산업용 광전달 장비는 전기적으로 시끄럽고 환경적으로 까다로운 조건에서 안정적으로 작동해야 합니다.
현장 신뢰성을 보장하기 위해 제품은 다음과 같은 테스트를 받아야 합니다.
* 전압 보호 테스트
* ESD 면역 검사
* 전자기 간섭 저항 검증
* 전력 변동 견딜 수 있는 테스트
* 연속 작동 스트레스 테스트
* 열 사이클 및 고/저 온도 작동 테스트
이러한 절차는 실제 산업용 배포 시나리오에서 통신 안정성을 검증하는 데 도움이 됩니다.
2.5 노화 및 최종 검사
운송 전에 모든 장비는 연장된 노화 및 회귀 테스트를 받습니다.
이 과정은 다음을 포함합니다.
* 장기간 중단 없이 작동하는 테스트
* 열 스트레스 중 안정성 모니터링
* 완전 함수 회귀 테스트
* 광적 신호 일관성 검사
* 포트 및 인터페이스 검증
* 라벨 및 일련 번호 검사
모든 검증 단계를 성공적으로 통과한 제품만 납품에 승인됩니다.
3신뢰성 및 성능 테스트 항목
산업용 광섬유 통신 환경에서 안정적인 배포를 보장하기 위해 제품은 여러 광학 및 환경 매개 변수에서 테스트됩니다.
주요 확인 항목은 다음과 같습니다.
* 광적 삽입 손실
* 분산 허용량
* 장거리 전송 능력
* 광적 릴레이 전송 성능
* ESD 저항 능력
* 번개 보호 및 급증 보호 성능
* 전자기 간섭 아래 통신 안정성
* 넓은 온도 적응력 (-40°C ~ 75°C)
이러한 테스트는 광학 전송 품질과 장기적인 하드웨어 내구성을 확인하는 데 도움이됩니다.
4전문 시험 장비
QC 프로세스 전반에 걸쳐 첨단 광학 및 환경 테스트 장비가 사용되어 정확한 검증과 반복 가능한 성능 측정이 보장됩니다.
주요 테스트 도구는 다음과 같습니다.
* 광학 시간 영역 반사계 (OTDR)
* 광섬유 손실 검사기
* 광학 전력계
* ESD 시뮬레이터
* 전압 및 번개 보호 시험 시스템
* 환경 온도 챔버
* 산업용 통신 분석기
* 장시간 노화 랙
이 도구들은 실제 배포 환경의 정확한 시뮬레이션을 가능하게 하고 산업용 애플리케이션에서 안정적인 광 통신 성능을 보장하는데 도움을 줍니다.
5추적성 및 품질 관리 시스템
모든 산업용 광학 송신 제품에 대한 완전한 추적 시스템이 구현됩니다.
각 장치는 다음과 같이 연결됩니다.
* 생산 대량 정보
* 광 경로 시험 기록
* 노화 및 신뢰성 테스트 데이터
* 부품 공급 기록
* 공급자 품질 문서
* 펌웨어 및 구성 역사
* 최종 검사 보고
이 품질 관리 시스템은 효율적인 문제 추적, 장기적인 라이프 사이클 지원 및 지속적인 생산 최적화를 가능하게합니다.
추적성 프레임워크는 특히 산업 및 인프라 프로젝트의 경우 운영 연속성 및 유지보수 가시성이 매우 중요합니다.
6지속적인 개선 및 신뢰성 최적화
품질 개선은 생산 분석, 현장 피드백 및 장기적인 배치 데이터 수집을 통해 지속적으로 추진됩니다.
지속적인 최적화 활동은 다음을 포함합니다.
* 광적 전송 안정성 분석
* 현장 오류 시뮬레이션 및 재생
* 간섭 방지 구조 강화
* 급증 및 번개 보호 최적화
* 열 관리 개선
* 공급자 품질 성능 평가
* 제조 공정 정제
제품 설계, 테스트 표준 및 생산 일관성을 지속적으로 개선함으로써 산업 광학 전송 시스템의 전반적인 신뢰성과 안정성이 더욱 향상 될 수 있습니다.
The ultimate objective is to provide highly reliable optical communication equipment capable of maintaining stable long-distance transmission performance in complex industrial and outdoor environments while minimizing communication interruption and field failure rates.
