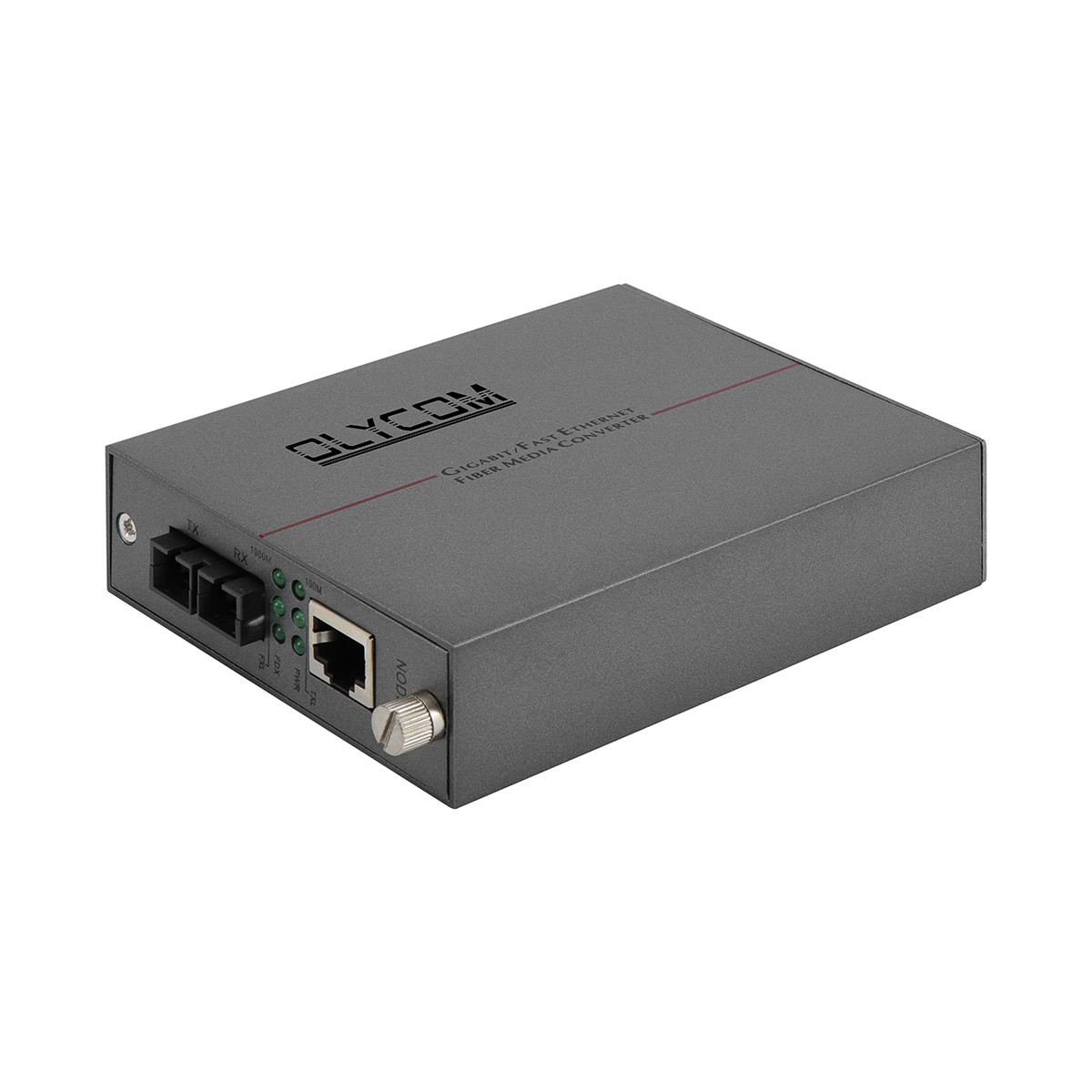

단일 모드 광섬유 기가비트 이더넷 미디어 컨버터
비관리형 미디어 컨버터 소개
광섬유 익스텐더의 주요 기능
기가비트 미디어 컨버터 사양
| 표준 |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (고속 이더넷), IEE802.3z 1000BASE-SX/LX(기가비트 이더넷), IEEE802.3x (흐름 제어), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d 스패닝 트리, IEEE1588V2, IEEE802.3az |
| 10/100/1000BASE-T | STP 또는 UTP 카테고리 5/5e/6 케이블 (최대 100m) |
| 1000BASE-FX |
50/125um 광섬유 케이블 (5km), 62.5/125um 멀티모드 광섬유 케이블 (2km) 9/125um 단일 모드 광섬유 케이블 (20/40/60/80/100km) |
| 변환 모드 / 지연 시간 | 스토어-앤드-포워드< 10us, 스트레이트-스루<0.9us |
| 흐름 제어 | 전이중 흐름 제어, 반이중 백압 |
| RJ-45 포트 | 자동 MDI/MDIX |

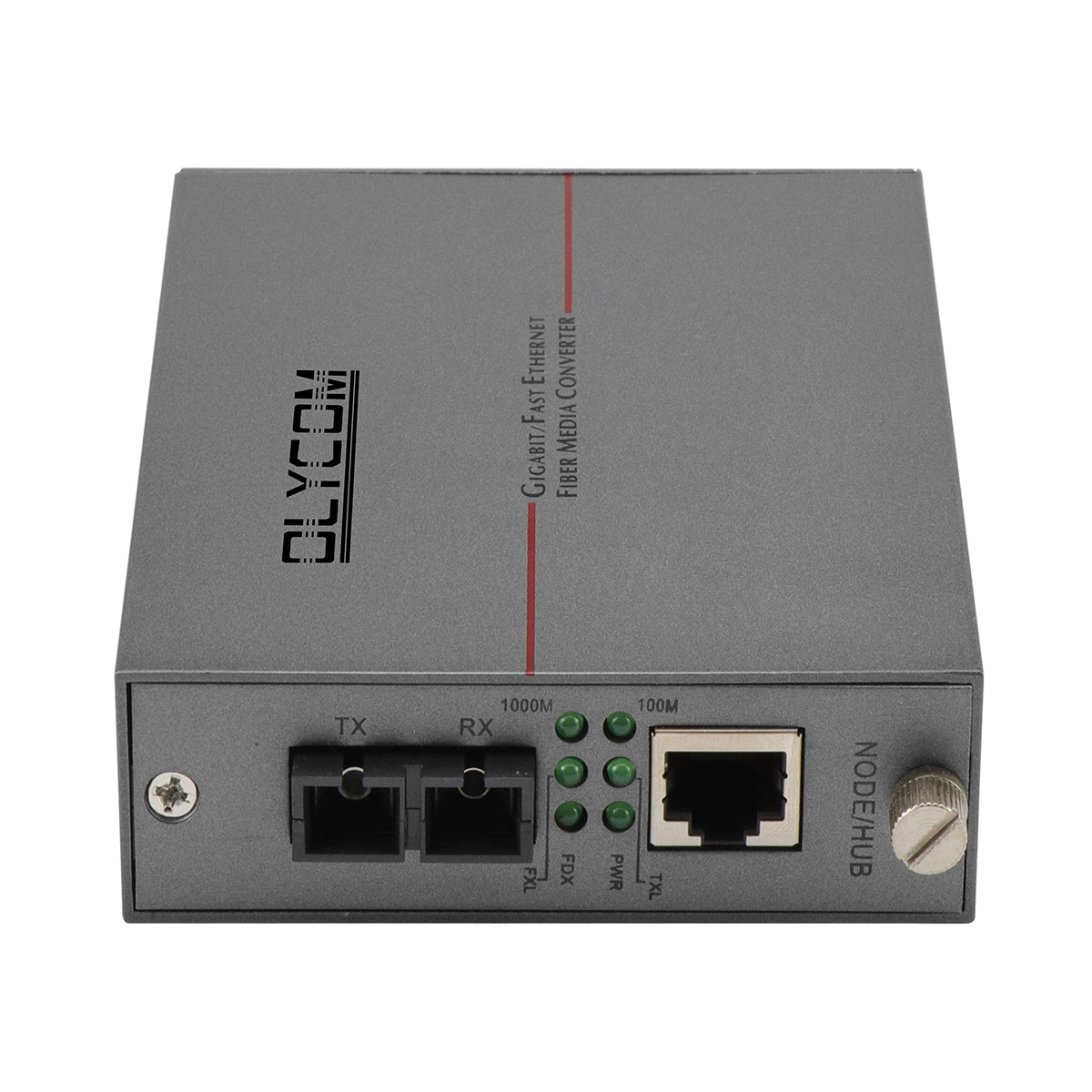

| 광섬유 커넥터 | SC 표준, ST/FC 옵션 |
| 파장 | 1310/1550nm |

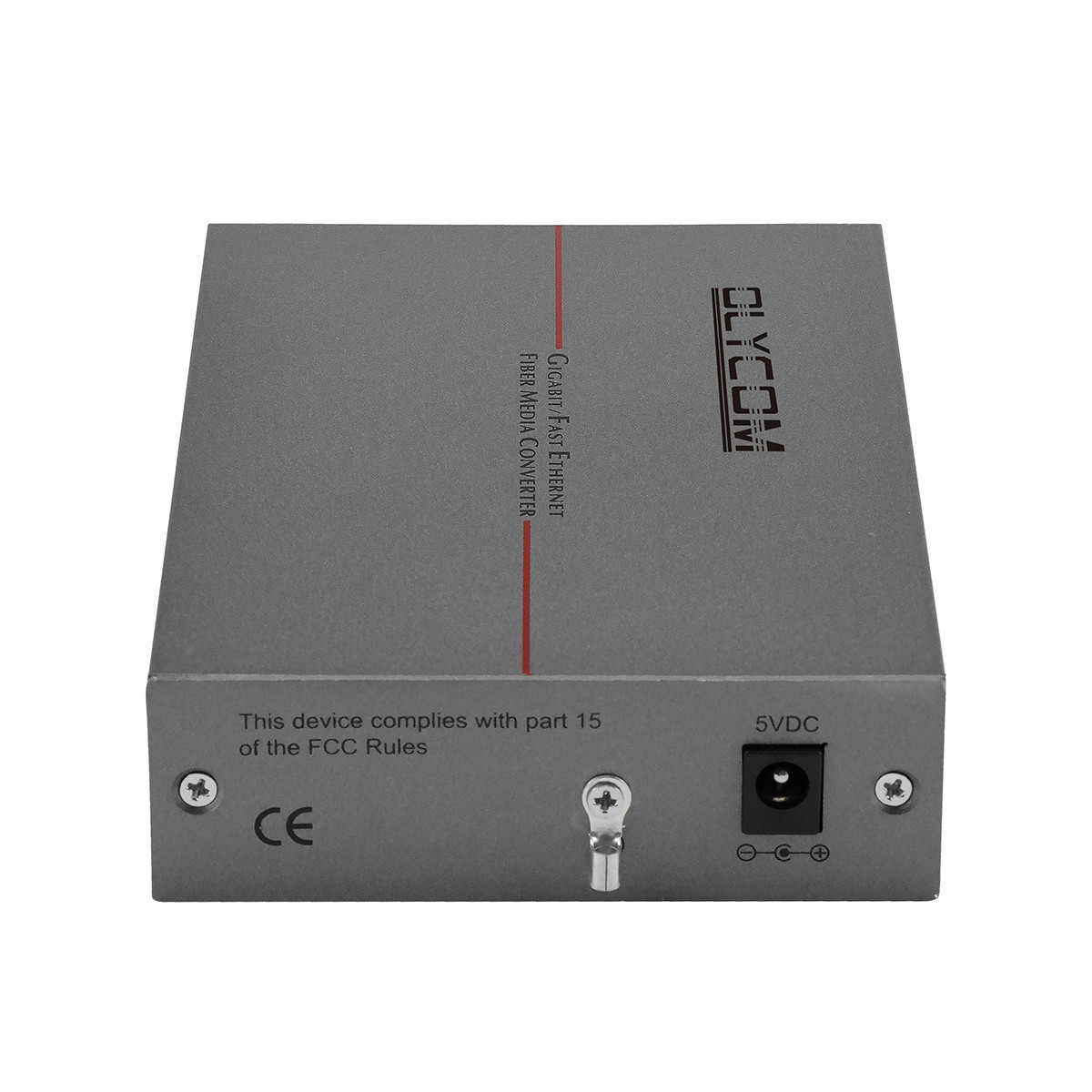

| 입력 전압 | DC 5V1A (외부 전원 어댑터 포함) |
| 소비 전력 | <2.5W |
| MTBF | 50,000 시간 |
| BER | <1> |
| MAC 주소 테이블 | 4K |
| 버퍼 크기 | 1.75M |
| 작동 온도 | 0°C~50°C |
| 보관 온도 | -40°C~70°C |
| 보관 습도 | 5%~90% 비응축 |
| 치수 | 117mm(W) x 90mm(D) x 28mm(H) |
| 무게 | 순중량: 0.18kg, 총중량: 0.44kg |
이더넷 광섬유 컨버터 응용 분야
네트워크 미디어 컨버터 주문 정보
| TA340-GE/M05 | 10/100/1000M, MM, 듀얼 파이버, 550m, SC, 1310nm, 독립형, 프리미엄 케이스, 외부 PSU |
| TA340-GE/S20 | 10/100/1000M, SM, 듀얼 파이버, 20km, SC, 1310nm, 독립형, 프리미엄 케이스, 외부 PSU |
| TA340-GE/S40 | 10/100/1000M, SM, 듀얼 파이버, 40km, SC, 1310nm, 독립형, 프리미엄 케이스, 외부 PSU |
| TA340-GE/S60 | 10/100/1000M, SM, 듀얼 파이버, 60km, SC, 1550nm, 독립형, 프리미엄 케이스, 외부 PSU |
| TA340-GE/S80 | 10/100/1000M, SM, 듀얼 파이버, 80km, SC, 1550nm, 독립형, 프리미엄 케이스, 외부 PSU |
| TA340-GE/S100 | 10/100/1000M, SM, 듀얼 파이버, 100km, SC, 1550nm, 독립형, 프리미엄 케이스, 외부 PSU |
OEM/ODM
전문적인 제품과 서비스의 약속에서 시작되지만, 우리의 작업은 그 이상으로 나아갑니다. 단순한 광섬유 연결이 아니라 인간적인 연결입니다.
자주 묻는 질문
1. 이 미디어 컨버터는 어떤 광섬유 유형과 최대 전송 거리를 지원합니까?
TA340-GE는 멀티모드 및 단일 모드 광섬유를 모두 지원하며, 다양한 프로젝트 규모와 기존 광섬유 인프라에 맞게 광범위한 전송 거리를 제공합니다.
멀티모드 광섬유에서는 62.5/125μm 케이블에서 최대 2km, 50/125μm 케이블에서 최대 5km의 거리를 지원하여 캠퍼스 내 및 건물 간 연결에 적합합니다. 단일 모드 광섬유에서는 9/125μm 케이블에서 20km, 40km, 60km, 80km, 최대 120km의 거리를 지원하여 메트로 네트워크 링크부터 대규모 지리적 영역에 걸친 장거리 연결까지 모든 것을 포괄합니다.
표준 광섬유 커넥터는 SC이며, ST 및 FC는 옵션으로 제공됩니다. 1310nm 및 1550nm 파장 모두 지원되어 추가 어댑터나 패치 패널 없이 기존 광섬유 설비에 완벽하게 맞출 수 있습니다.
2. 링크 장애 통과(LFPT)란 무엇이며, 네트워크에 왜 중요한가요?
LFPT(Link Fault Pass-Through)는 링크의 광섬유 측에서 장애가 감지될 때 구리 RJ45 포트를 자동으로 다운시키고, 그 반대의 경우도 마찬가지인 장애 전파 기능입니다.
LFPT가 없으면 구리 포트에 연결된 스위치나 라우터는 광섬유 연결이 실패했더라도 종단 간 링크가 활성 상태라고 계속 인식하여 트래픽이 끊어진 링크로 조용히 전송됩니다. 이로 인해 장애 진단이 훨씬 어려워지고 네트워크 복구가 지연될 수 있습니다. LFPT가 활성화되면 연결된 스위치는 즉시 링크 다운 이벤트를 감지하고 장애 조치, 스패닝 트리 재계산 또는 경고 생성을 자동으로 트리거할 수 있습니다.
이 기능은 관리형 네트워크 환경, 이중화 링 토폴로지 및 서비스 가용성을 유지하기 위해 빠르고 정확한 장애 감지가 중요한 모든 배포에서 특히 중요합니다.
3. 이 컨버터를 독립형 장치와 19인치 랙 섀시 내부에서 모두 사용할 수 있습니까?
예, 이것이 TA340-GE 시리즈의 가장 독특한 기능 중 하나입니다. 모듈 카드는 독립형 데스크톱 작동과 19인치 2U 랙 섀시에 설치하는 것 사이에서 하드웨어 수정 없이 완전히 교체 가능하도록 설계되었습니다.
이는 초기 프로젝트 단계나 소규모 설치에서 컨버터를 독립형 장치로 배포한 다음, 네트워크가 성장함에 따라 동일한 카드를 중앙 집중식 랙 섀시로 직접 마이그레이션할 수 있음을 의미합니다. 컨버터 모듈 자체를 교체할 필요 없이 말입니다. 이는 초기 하드웨어 투자를 보호하고 향후 네트워크 확장 및 중앙 집중식 관리를 크게 단순화합니다.
컴팩트한 알루미늄 케이스는 두 가지 배포 구성 모두에서 효율적인 열 방출에 기여하며, 장치당 2.5W 미만의 전력 소비로 인해 밀집된 섀시 설치에서 열 관리가 간단하게 유지됩니다.
4. 기본 미디어 변환 외에 이 컨버터가 지원하는 고급 네트워크 기능은 무엇입니까?
표준 광섬유-구리 미디어 변환 외에도 TA340-GE는 더 까다롭고 기능이 풍부한 네트워크 환경에 적합한 여러 고급 네트워킹 기능을 지원합니다.
IEEE 802.1q VLAN 태깅, IEEE 802.1p QoS 우선 순위 표시, IEEE 802.1d 스패닝 트리 프로토콜을 지원하여 트래픽 분류를 제거하거나 수정하지 않고 관리형 네트워크 토폴로지에 투명하게 참여할 수 있습니다. IEEE 1588v2 정밀 시간 프로토콜 지원은 산업 자동화, 금융 거래 시스템, 방송 제작 환경과 같이 네트워크 전체에서 매우 정확한 시간 동기화가 필요한 응용 프로그램에 적합합니다.
또한 AVB(오디오 비디오 브리징) 및 10K 점보 프레임 전송을 지원하여 대형 패킷 크기와 시간 민감한 스트리밍이 필수적인 고대역폭 멀티미디어 및 스토리지 네트워킹 응용 프로그램에 매우 적합합니다.
