IP40 등급 기가비트 비관리형 광 네트워크 스위치 4 포트
4 포트 네트워크 스위치의 주요 특징
IP 감시, 풍력, 전력, 지하철 PIS, 조립 자동화, 전력 SCADA, 하수 처리, 야금, 지능형 교통, 철도 운송, 군사 및 기타 산업 분야에 이상적인 솔루션입니다.
기가비트 광 스위치 사양
제품 이름 | 10/100/1000Mbps 산업용 광 스위치(2F+4TP) |
모델 번호 | IM-FS240GE |
포트 |
2x100/1000M SFP 광 SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500미터 2x10/100/1000M UTP RJ45(MDI/MDIX 자동 감지 지원) 1x6-PIN 전원 단자 블록 |
프로토콜 |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) |
스위칭 기능 |
전송 모드: 저장 및 전달 전달 지연:<10us 시스템 대역폭: 8Gbps (트래픽 정체 없음) 전달 속도: 11.904Mmps MAC: 4K 패킷 버퍼 크기: 1.75Mb |
네트워크 매체 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100/1000BASE-TX: CAT5 이상 차폐 연선(≤100m) |
LED |
전원, 광, 네트워크, PoE PWR: 전원
광: FX1, FX2 켜짐: 전송 정상 꺼짐: 전송 비정상(광 모듈 고장 또는 연결 끊김)
구리색 주황색: PoE 표시기 켜짐: PoE 작동 중 꺼짐: PoE가 작동하지 않거나 비 PoE 장치임
구리색 녹색: 속도 표시기 켜짐: 전송 속도가 1000Mbps 깜박임: 전송 중 꺼짐: 연결 끊김 또는 작동 속도가 10/100Mbps |
전력 소비 | 최대 부하 ≤5W |
전원 공급 장치 |
이중화 DC12V~DC52V 입력, 일반적으로 DC12V/DC24V/DC48V 역방향 연결: 지원 |
환경 |
작동 온도: -40°C~75°C 보관 온도: -40°C~85°C 작동 습도: 10%~90%, 비응축 보관 습도: 10%~95%, 비응축 |
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 서지: IEC61000-4-5, 차동 ±2KV, 공통 ±6KV |
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
기계적 정보 |
쉘: 골판지 금속 쉘, IP40 등급 치수: 114*93*35mm 장착 방법: Din-rail/벽면 장착 무게: 0.35Kg/0.45Kg(순/총) |
보증 | 3년, 평생 기술 지원 |
치수 및 포장 정보
비고
액세서리(DIN 레일 브래킷, 광 모듈, 전원 공급 장치, 패치 코드, 네트워크 케이블 등)는 포장 상자에 포함되어 있지 않으므로 직접 준비하거나 당사에서 전체 세트를 구매하십시오.
배송 상자 정보
제품 크기: 11.4*9.3*3.5cm
내부 상자 크기: 23*16.5*5.8cm
제품 무게: 0.35Kg
포장 무게: 0.45Kg
마스터 상자 크기: 67*33*47cm
포장 수량: 40개
포장 무게: 20Kg
응용 프로그램
액세서리
산업용 광 모듈 | |
OSPL1G05D | 1000BASE-SX |
OSPL1G06D | 1000BASE-SX(1310nm) |
OSPL1G20D | 1000BASE-LX |
OSPL1G40D | 1000BASE-EX |
OSBL1G20D-35 | 1000BASE-BX-U(TX 1310 RX1550) |
OSBL1G20D-53 | 1000BASE-BX-D(TX 1550 RX1310) |
산업용 DIN 전원 공급 장치 | |
IM-DAC220/DC12V1.67A | AC220V ~ DC12V1.67A, -30℃~70℃ |
IM-DAC220/DC24V1A | AC220V ~ DC24V1A, -30℃~70℃ |

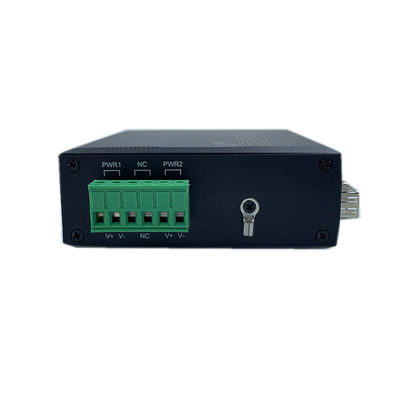

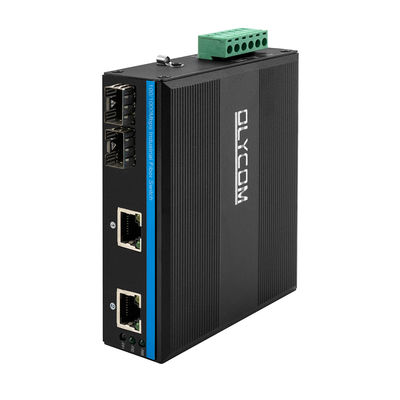

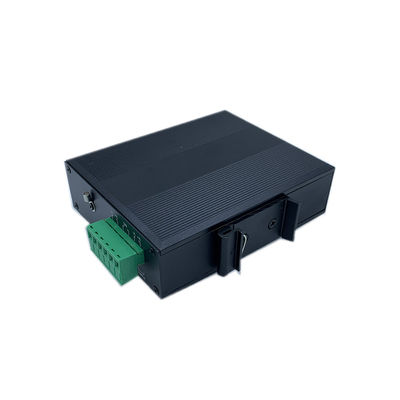

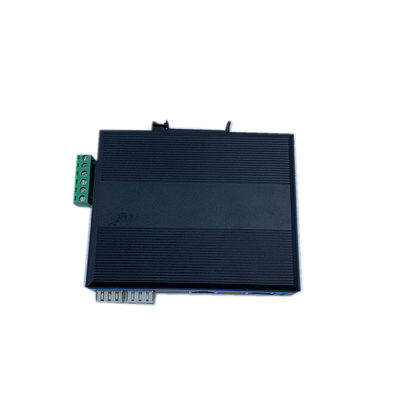

사진
