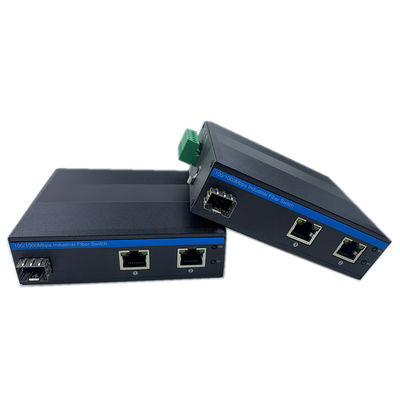

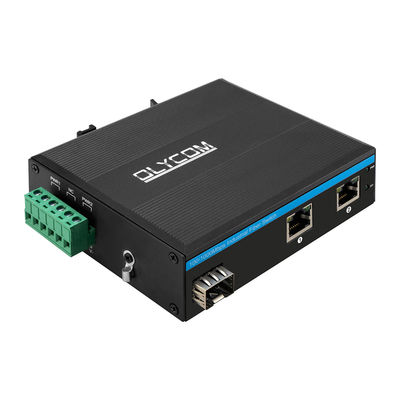

올리콤 기가비트 15.4W 30W PoE 견고한 네트워크 스위치
산업용 이더넷 스위치 도입
IM-FP122GE 시리즈는 10/100/1000 Mbps 산업 PoE 섬유 스위치를 특징으로합니다.
신뢰성 높은 산업용 설계는 자동화 시스템의 연속적이고 안정적인 작동을 보장 할 수 있습니다.
산업용 섬유 스위치 사양
| 제품 이름 | 기가비트 관리되지 않은 산업용 PoE 섬유 스위치 ((1F+2TP) |
| 모델 번호 | IM-FP122GE |
| 항구 |

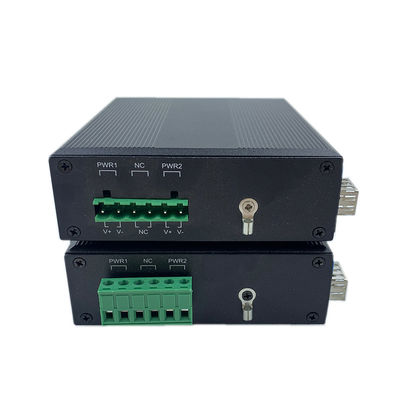

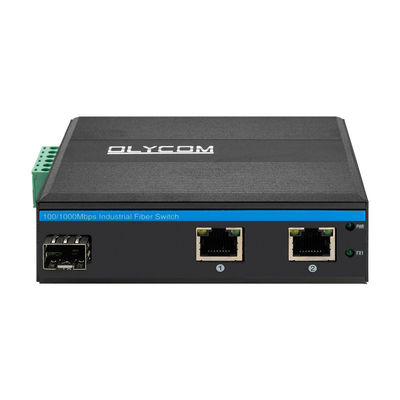

1x100/1000M SFP 섬유 SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500미터 2x10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) 1x6-PIN 전원 터미널 블록 |
| 조약 |
IEEE 802.3 (Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3 at 30W ((PoE+) |
| 변경 기능 |
전송 방식: 저장 및 전달 전송 지연: <10s 시스템 대역폭: 6Gbps (트래픽 혼잡이 아닌 경우) 전송 속도: 8.928Mmps MAC: 4K 패킷 버퍼 크기: 1.75Mb |
| 네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) |
| LED |
전력, 섬유, 네트워크, PoE PWR: 힘
섬유: FX1 가동: 전송 정상 꺼져: 전송은 정상적이지 않습니다 (오전 모듈이 고장 났거나 연결이 끊겼습니다)
구리 오렌지: PoE 표시기 전: PoE가 작동하고 있습니다. 꺼: PoE가 작동하지 않거나 이것은 비 PoE 장치입니다.
구리 녹색: 속도 표시기 켜고: 전송 속도는 1000Mbps입니다. 깜박이는: 전송 중 꺼: 연결이 끊어졌거나 작동 속도는 10/100Mbps입니다. |
PoE에 대해
PoE 전원 공급 입력 전압: 48V (최대 52V)
단일 PoE 전원 공급 출력 전력: 30W (포트 1~4)
전체 예산: 120W
PoE 출력 전압: 48V
역 연결: 지원
전력 소비: PoE≤5W 없이 완전한 부하
PoE 배선: 1/2 (V+), 3/6 (V-)
산업 표준
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉
EFT: IEC61000-4-4, 일반 ±6KV
전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV
인증
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A112020
FCC: 47 CFR FCC 15부 B (B 클래스) ANSI C63.42014년
포장 목록
언급
액세서리 (DIN 레일 브래킷, 광 모듈, 전원 공급, 패치 코드, 네트워크 케이블 등) 포장 상자에 포함되지 않습니다, 직접 준비하거나 우리에게 전체 세트를 구입하십시오
운송 상자 정보
제품 크기: 11.4*9.3*3.5cm
내부 상자 크기: 23*16.5*5.8cm
제품 무게: 0.35Kg
포장 무게: 0.45Kg
마스터 박스 크기: 67*33*47cm
포장량: 40pcs
포장 무게: 20kg
| 산업용 광학 모듈 | |
| OSPL1E06D-85 | 100BASE-FX ((850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX ((1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D ((TX 1550 RX1310) |
| 산업용 DIN 전원 공급 장치 | |
| IM-DAC220/DC48V1.6A | AC220V ~ DC48V1.6A, -30°C~70°C |
| IM-DAC220/DC48V2.5A | AC220V ~ DC48V2.5A, -40°C~70°C |
CCTV PoE 스위치의 적용
