PTZ 카메라 검정색을 위한 섬유 광학의 변환기에 대한 1ch AHD 항체의 수가 감소한 상태 TVI 비디오 데이터 Rs232
도입
키특성
단독 수행 장치로서의 에바일러블과 19 인치에 3U 랙
상술
| 광학적입니다 | |
| 사고 방식 | 1310nm/1550nm |
| 출력 전원 | - 8~3dBm |
| 광학 섬유 | 단일모드 :20Km/40km, 다중 모드 :550m |
| 수신 감도 | -30dBm |
| 인터페이스 | FC 표준, 선택적인 ST / SC |
| 화면 | |
| 채널 양 | 센터를 제어하기 위한 카메라로부터, 1ch |
| 영상 입력 /Output 크기 | 전형적 1Vpp (피크 대 피크), 성수기 1.2Vpp |
| 영상 입력 임피던스 | (균형 잡히지 않은) BNC 75Ω |
| 디지털 샘플링 | 64MHZ |
| 디지털 대역폭 | 512MHZ |
| 미분 이득 단계 | 10%-90% APL DG<1> |
| 비디오 비트 폭 | 8비트 |
| S/N 비 | >70dB |
| 인터페이스 | BNC |
| RS232는 자료를 수집합니다 | |
| 채널 양 | 관제실에서부터 카메라까지, 1ch |
| 자료 비율 | 115Kbps |
| 전기적입니다. 환경적입니다. 기계적입니다 | |
| 동작 전압 | DC 5V1A |
| 작동 온도 | -20C~+70C |
| 저장 온도 | -45C~+85C |
| 중량 | 0.30개 킬로그램 / 부분 (정미중량), 1.00개 킬로그램 / 쌍 (총 중량) |
| 차원 독립형 | 120 밀리미터 ×105mm ×28mm |
애플리케이션
명령 정보
| 품목 번호 코드 | |
| Ｖ | 화면 |
| A | 오디오 |
| Ｋ | 알람 (입출력, 접점의 개폐) |
| Ｐ | 전화 |
| Ｅ | 이더넷 |
| M,W | M-다중-모드, W-단일 방식 |
| S,U | S-1310nm, U-1550nm |
| T,R | Ｔ -송신기, R-수신기 |
| FC, 거리, SC, LC | 섬유 접속구의 형태 |
| ↑,↓, ↑↓ | (TX에서부터 RX까지) ↑- 포워드, ↓ - 반대 (RX에서부터 TX까지), 양방향성인 ↑↓- |
| 1,2,3,... | 요구된 채널의 신호 수량에 앞서서 디지트 |
| 05, 20, 40... | 파이버 컨넥터 일하는 거리의 옆의 디지트 |
가장 빈번하게 주문 항목이 아래 목록화됩니다. 다른 형태를 위해 우리에 연락하세요
| OM615-1V↑1D↓WT/R-FC20 | 1ch RS232 데이터 Rx, 단일모드, 단일 파이버, 20Km, FC 공항인 1ch 비디오 Tx |
| OM615-1V↑1D↓MT/R-FC5 | 1ch RS232 데이터 Rx, 다중-모드, 단일 파이버, 0.5Km, FC 공항인 1ch 비디오 Tx |

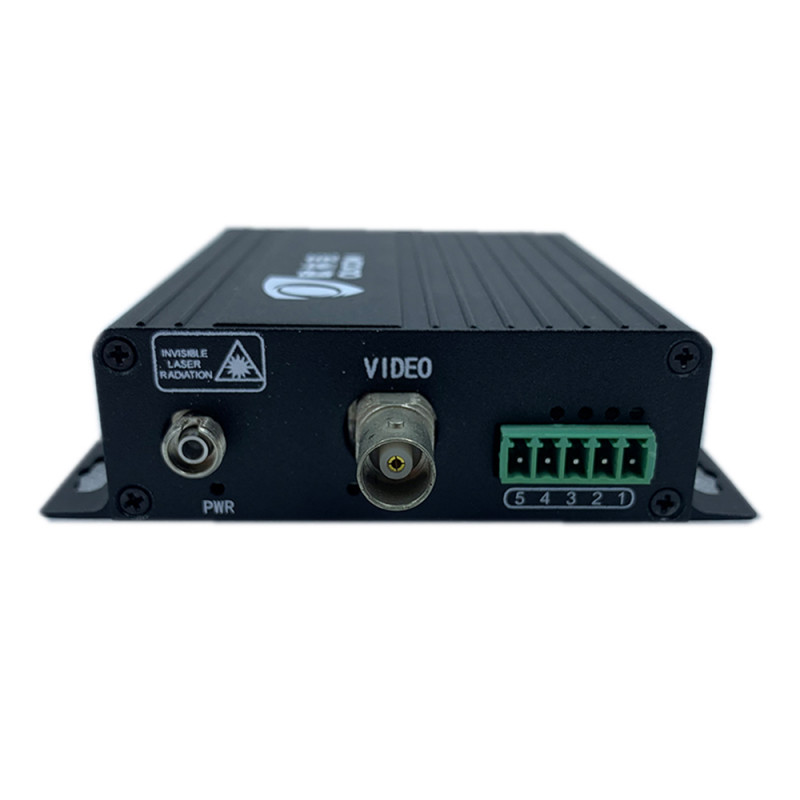

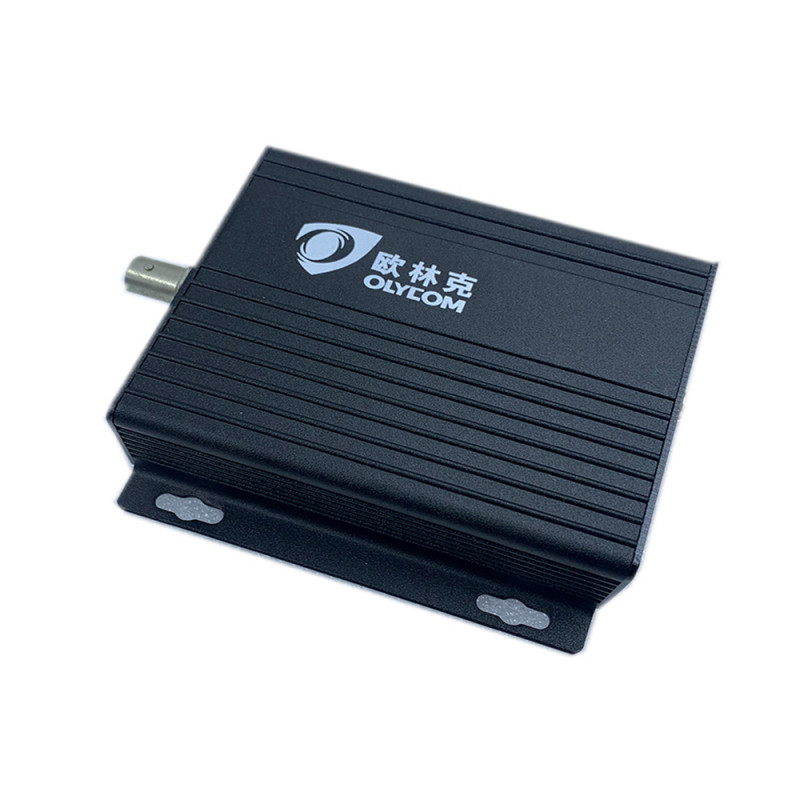

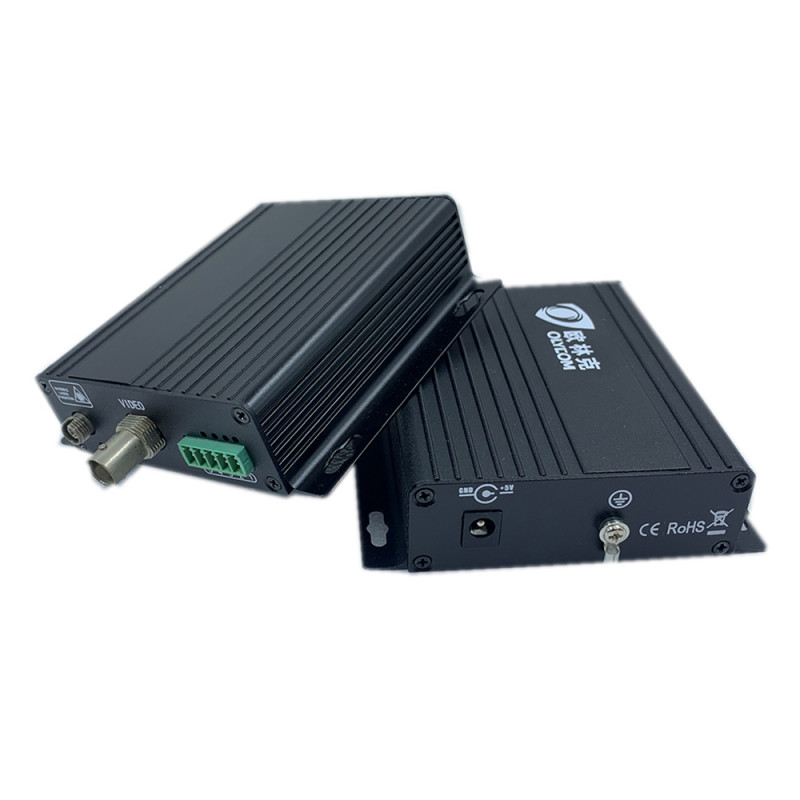

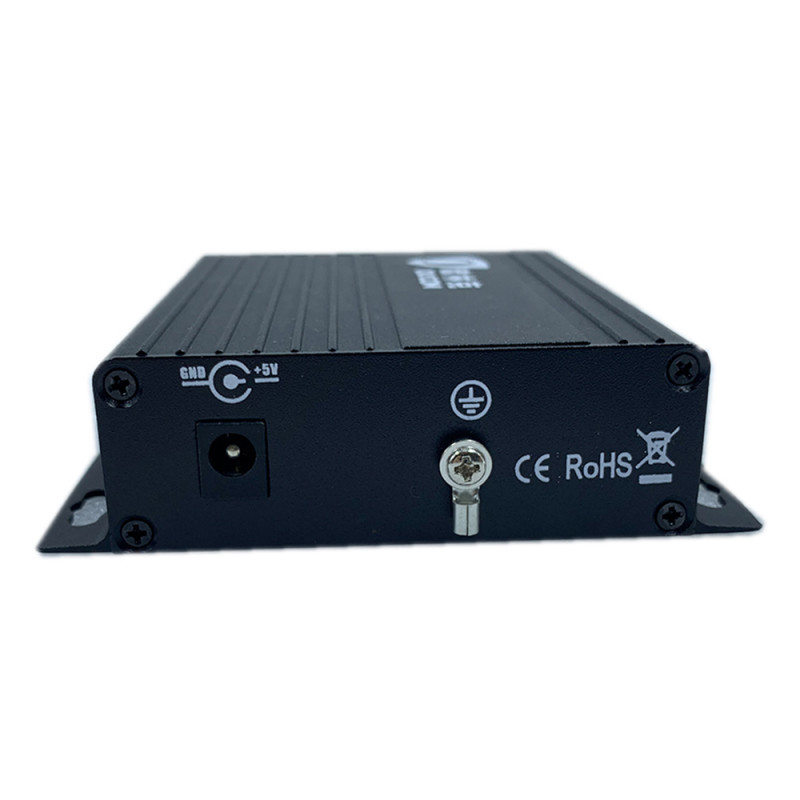

제품 이미지
